1．正时链单元拆卸步骤
    1）链条上部导槽。
    2）正时链条张紧器。
    3）张紧器拉杆。
    4）正时链导槽。
    5）正时链。
    6）机油喷嘴。
    7）排气V. V. T．链轮螺栓。
    8）排气V. V. T．链轮总成。
    9）进气V. V. T．链轮螺栓。
    10）进气V. V. T．链轮总成。
    以上步骤所拆部件如图1所示。


    2．正时链单元安装步骤
    1）对正V. V. T．链轮的正时标记，见图2。

    2）将曲轴链轮键与图12-9位置对齐。

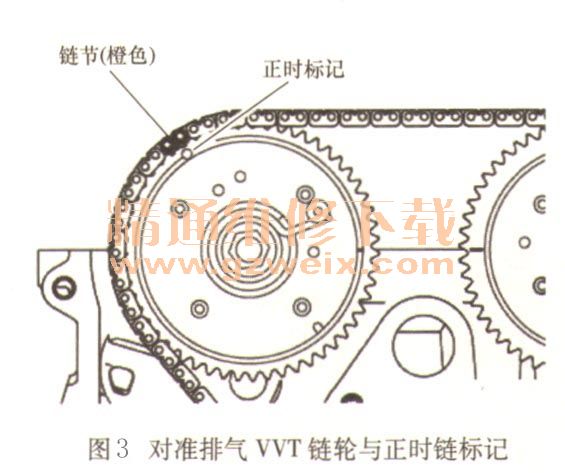

    3）将链节（橙色）与排气V. V. T．链轮的正时标记对齐，然后闭合正时链，见图3。

    4）将链节（蓝色）与进气V. V. T．链轮的正时标记对齐，以闭合正时链。将进气V. V. T.链轮转动一个或两个齿，以使其与正时标记对齐，见图4。

    5）使曲轴链轮的正时标记与链节（蓝色）对齐，以闭合正时链。由于正时链松弛，应将其固定住，以防正时标记脱离链节，见图5。

    6）确保每个链轮的正时标记在三个位置上都能与正时链的链节对齐，见图6。

    7）安装正时链导槽和张紧器拉杆。
    8）将正时链条张紧器安装到气缸体上，并拧紧至规定力矩（10±2） N·m。
    9）从正时链条张紧器上拆下ψ1. 5mm的高碳钢丝（钢琴丝或类似物体）或内六角扳手（1. 5mm）。这可使正时链条张紧器的柱塞推动张紧器拉杆，以使正时链张紧，见图7。
