2015~2017东南三菱翼神1. 6L 4A92发动机正时校对方法
来源:本站整理  作者:佚名  2019-03-05 10:18:53

    1.正时链单元拆卸步骤
    1)正时链条张紧器总成。
    2)张紧器拉杆总成。
    3)链导槽总成。
    4)正时链条。
    5)凸轮轴链轮螺栓。
    6)凸轮轴链轮。
    7) V. V. T.链轮螺栓。
    8) V. V. T.链轮。

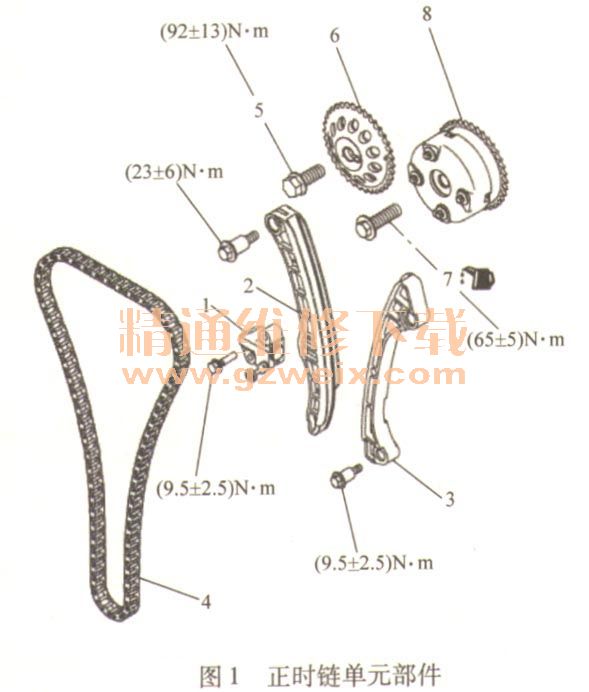

    以上1) ~8)步骤所拆卸部件如图1中1~8所示。

    2.正时链单元安装步骤

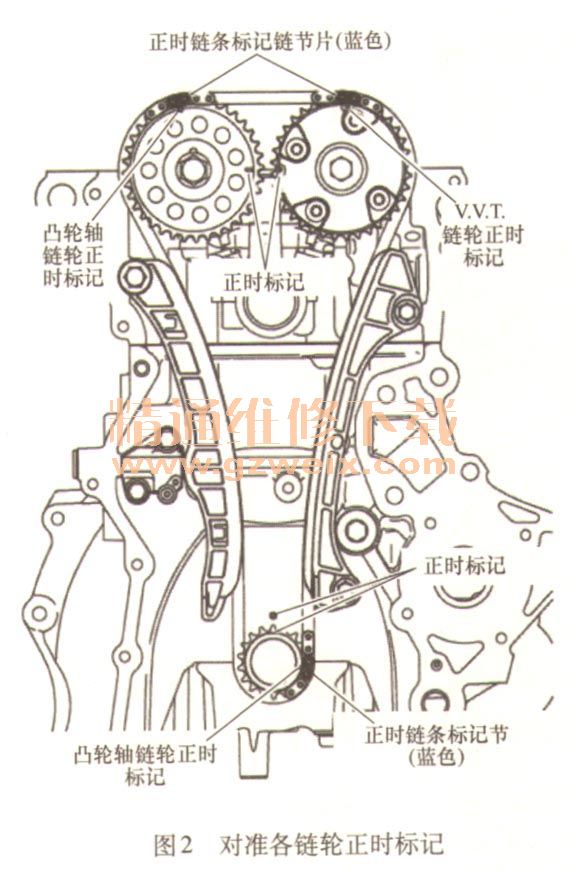

    1)设置正时链条时,使它与链条中被另外两条蓝色连杆分开的那条蓝色链节位于曲轴侧,见图2。

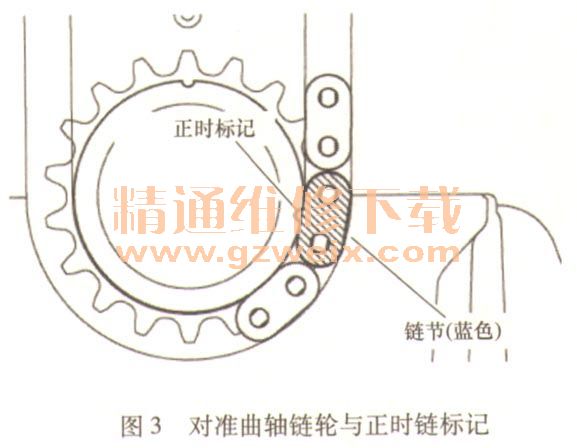

    2)将正时链条安装到曲轴链轮上,使蓝色链节与链轮上的标记对齐,见图3。

    3)将链条安装到V. V. T.链轮上节与链轮上的标记对齐,见图4。

    4)将链条安装到凸轮轴链轮上,节与链轮上的标记对齐,见图5。

    进行此操作时,用一个或两个齿转动V. V. T.链轮或凸轮轴链轮,然后使蓝色链节与标记对齐。
    5)确保三对正时标记全部对齐。
    6)安装链条导槽和张紧器拉杆。

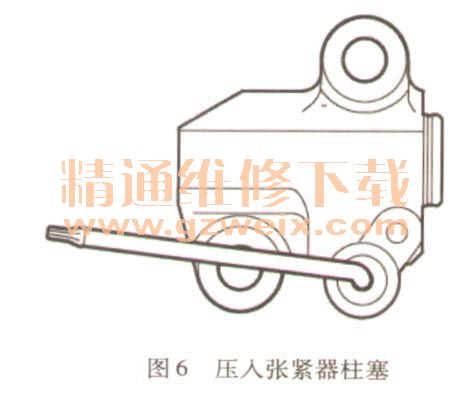

    ①压入正时链条张紧器的柱塞时,如图6所示,将插入销子以锁住柱塞。

    ②将正时链条张紧器安装到气缸体上,拧紧正时链条张紧器螺栓至规定力矩(9.5±2 .5)N·m。

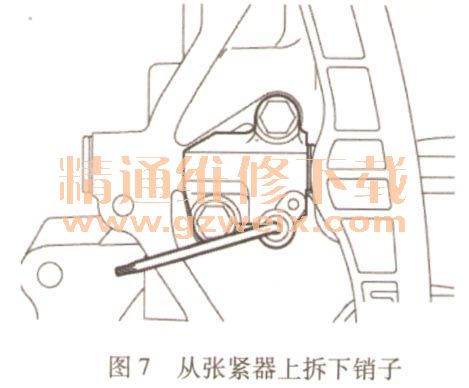

    ③从张紧器上拆下销子,见图7。正时链条应用张紧器拉杆张紧。
