拆卸步骤如下。
    右侧和左侧正时链：
    1）拆除发动机前盖板。

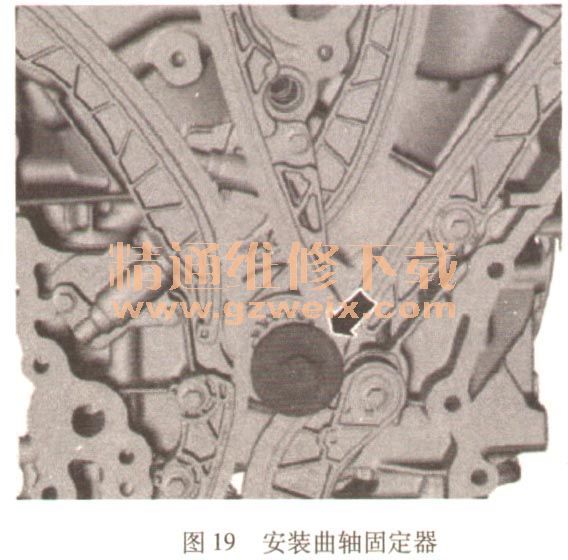

    2）安装曲轴固定器，见图19。

    3） VCT装置拥有2个正时标记，一个三角形标记和一个圆形标记。在装卸RH侧时，请使用三角形标记。
    ①顺时针旋转曲轴。
    ②在11点钟方向放置一个曲轴链轮锁孔。
    ③检查VCT装置上的三角形正时标记是否处于2点钟方向（进气）和11点钟方向（排气）。如果圆形正时标记处于这些位置，必须顺时针旋转曲轴一圈（360°），见图20。

    4）如图21所示，拆下张紧器螺栓，取下张紧器。

    5）拆下右侧正时链张紧臂螺栓，并取下，见图22。

    6）拆下右侧正时链导轨，见图23。

    7）取下右侧正时链条，见图24。

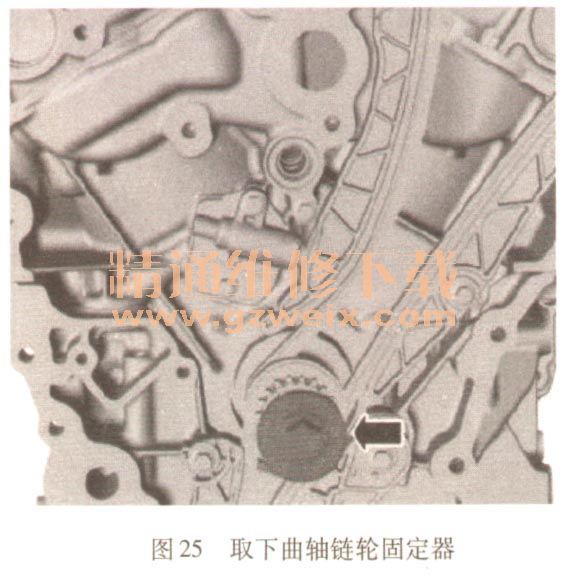

    8）取下曲轴固定器，见图25。

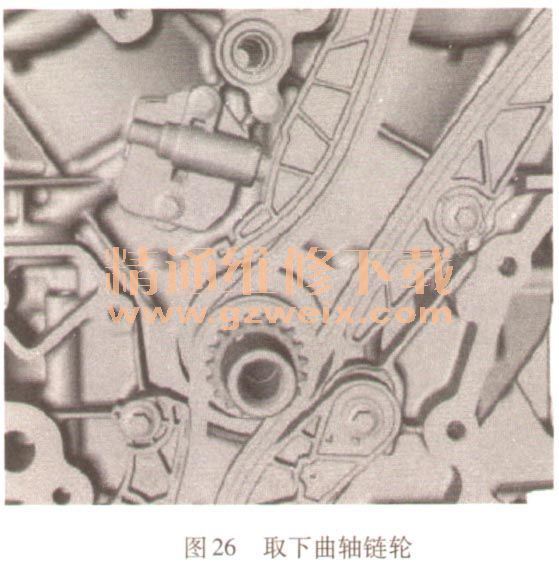

    9）取下曲轴链轮，见图26。
