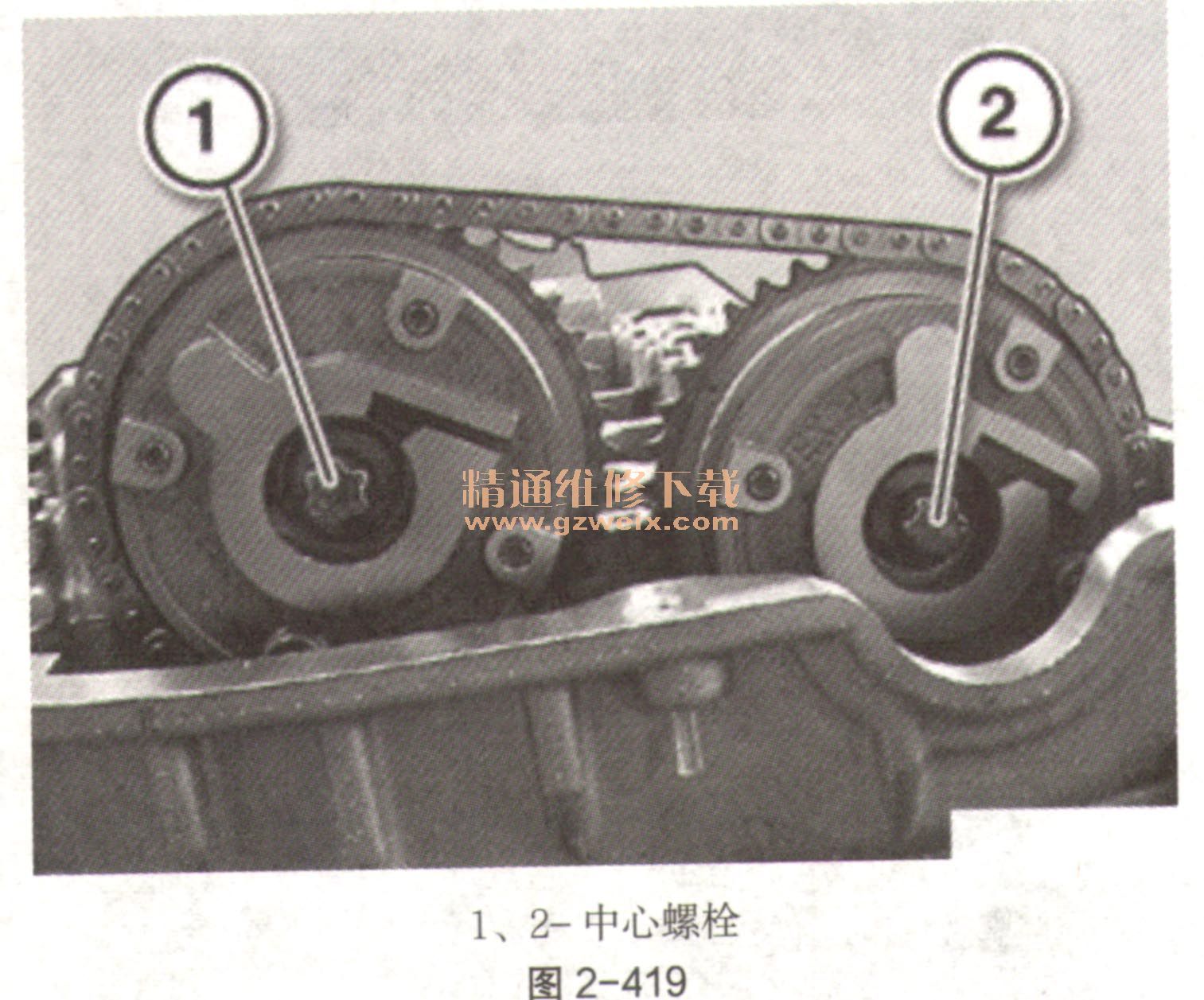

④要打开凸轮轴上的中心螺栓（如图2-419中1和2）时，安装专用工具119540。松开中心螺栓。
⑤进气凸轮轴的零件名称（IN）和排气凸轮轴的零件名称（EX）朝上，如图2-420。2个进气和排气凸轮轴具有3个已加工的表面，因此能够安装专用工具11 9450。第4个面未加工，结构为半月形，此面必须朝下。
⑥排气凸轮轴（如图2-421中A的位置）向右倾斜，指向上部外侧。
⑦进气凸轮轴（如图2-422中E的位置）向左倾斜，指向上部外侧。

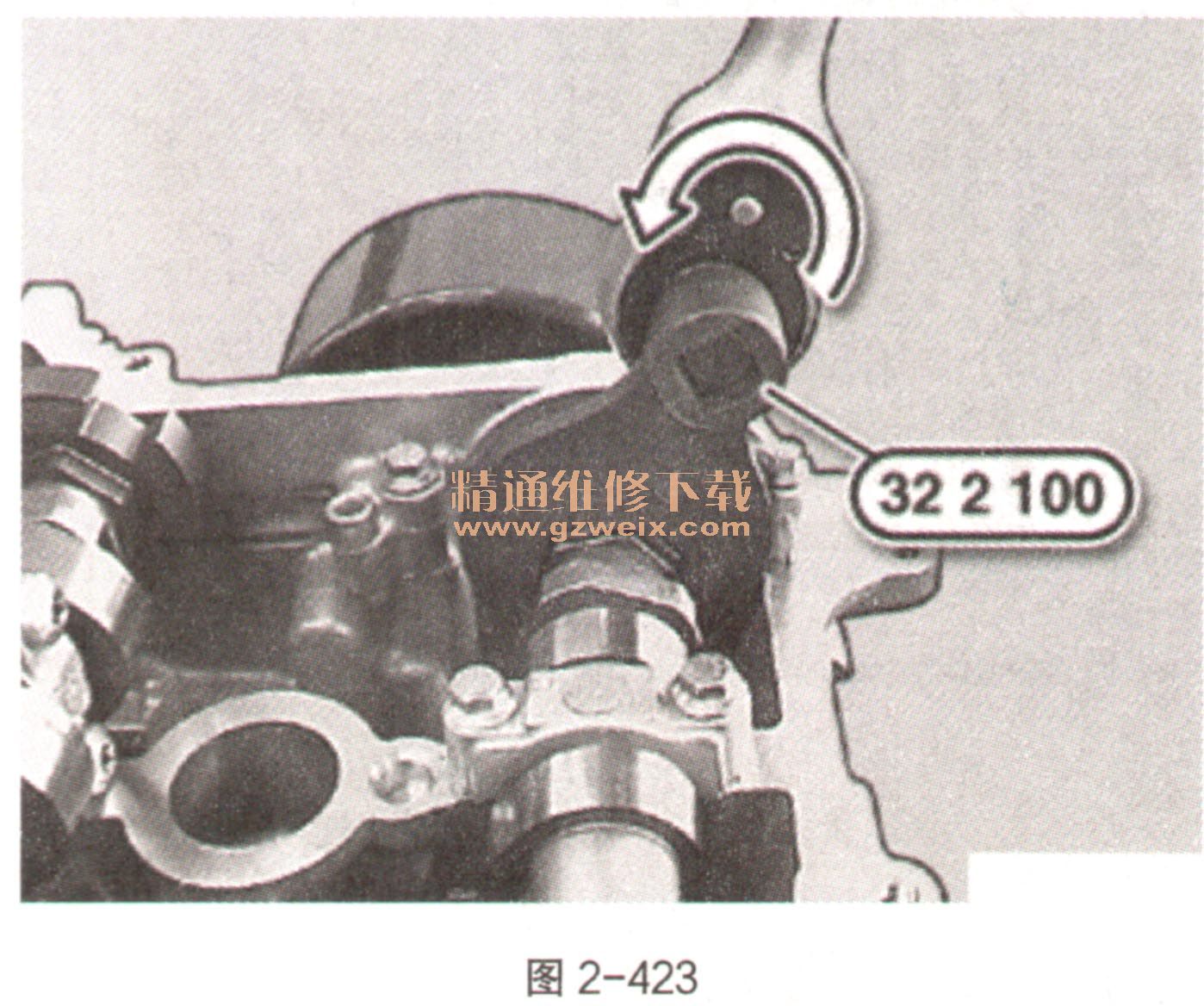

⑧用专用工具322100沿箭头方向旋转排气凸轮轴，如图2-423。
⑨用专用工具322100预紧凸轮轴。将专用工具119540在排气侧插到双平面段上，然后用螺栓（如图2-424中1）固定。
⑩将专用工具119540在进气侧插到双平面段上，然后用螺栓（如图2-425中1和2）固定。

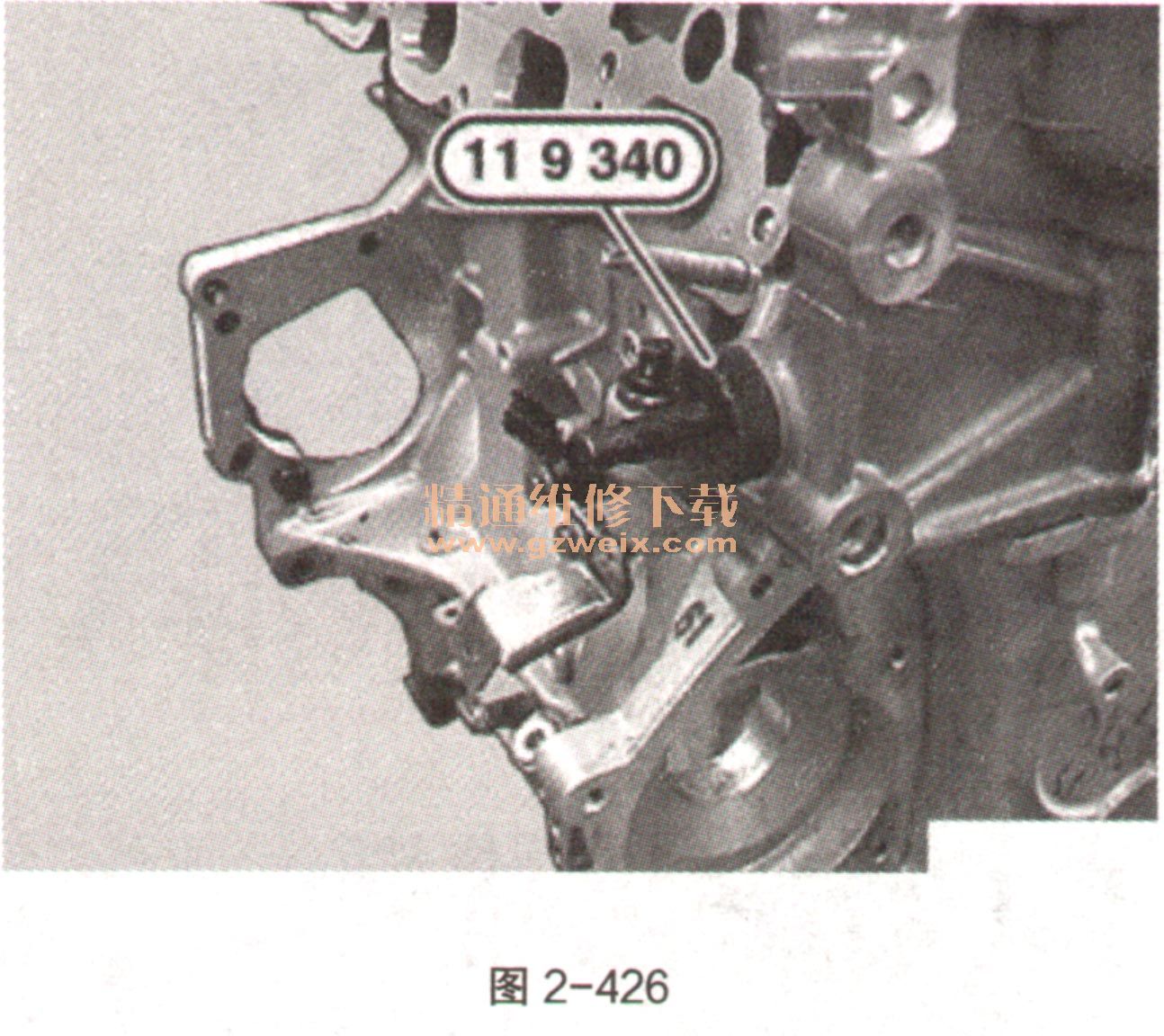

11将专用工具119340旋入汽缸盖，如图2-426。用专用工具009250将正时链预紧至0.6N·m.
12用专用工具009 120或电子扭力扳手固定中心螺栓（如图2-427中1）。

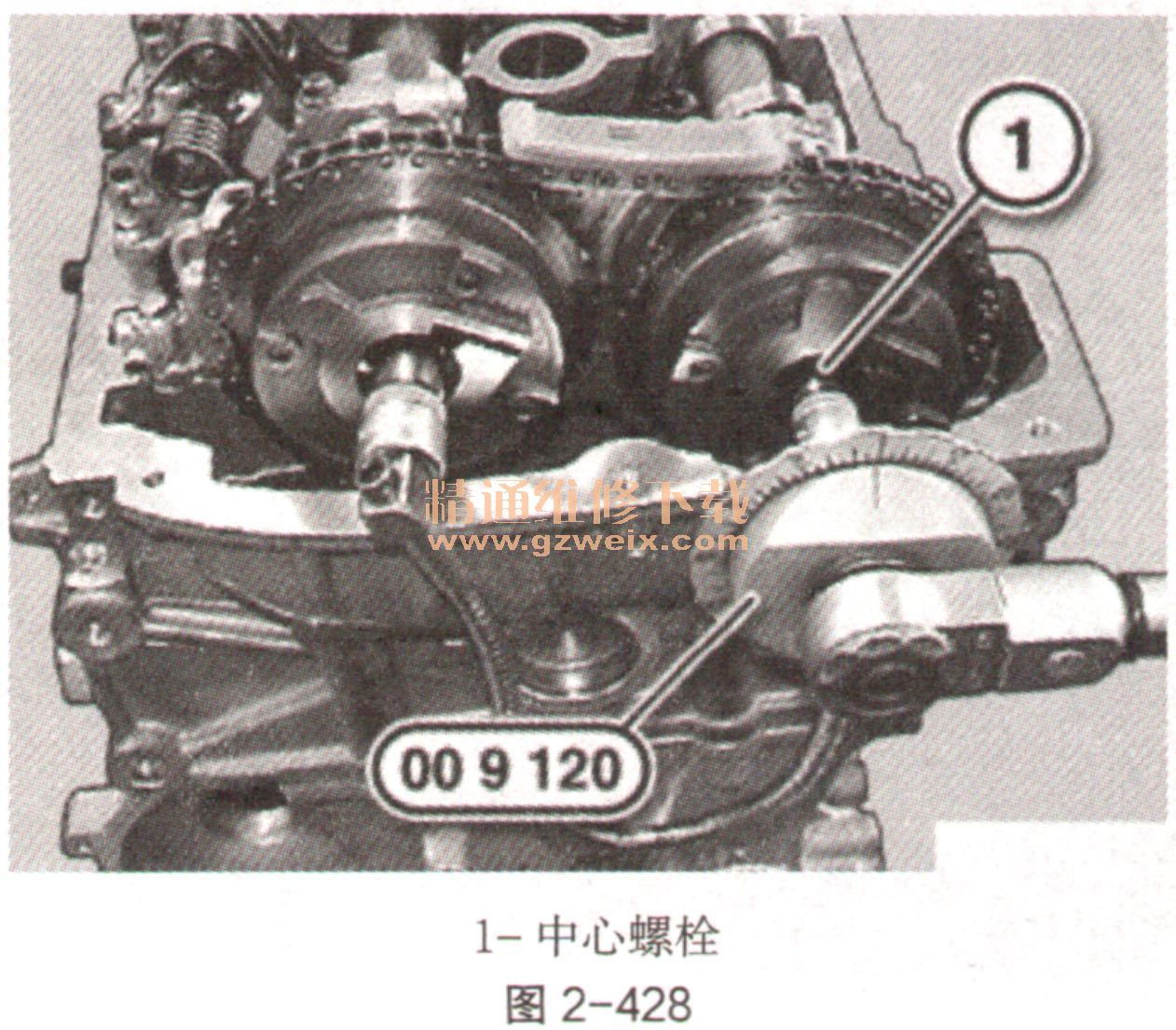

13用专用工具009120或电子扭力扳手固定中心螺栓（如图2-428中1）。
14拆下所有专用工具。装配好发动机。
