（三）检查凸轮轴的基本位置
（1）图1-132为带53°标记的发动机。
（2）图1-133为不带53°标记的发动机。
（3）图1-134为不带53°标记的M276发动机。

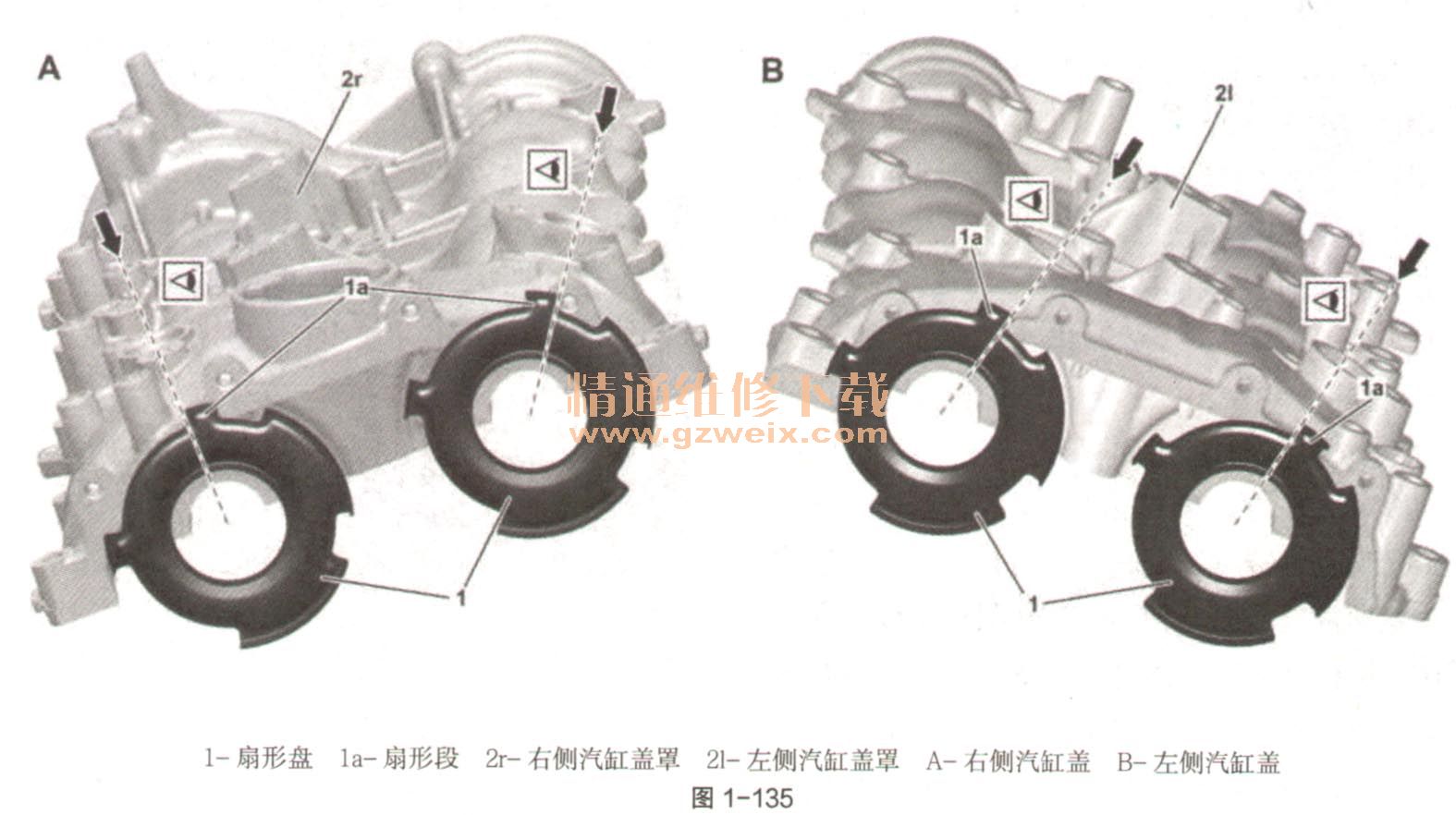

（4）右侧汽缸盖／左侧汽缸盖如图1-135。
（5）拆卸／安装。
①拆下凸轮轴上的所有霍尔传感器。
②松开增压空气冷却器，然后在保持冷却液管路连接的情况下拉到前部。
（6）检验。
①检查皮带轮／减震器（如图1-132和图1-133中10）上是否有53°标记。
②将53°标记的替换标记粘贴到皮带轮／减震器上。皮带轮／减震器上不带53°标记的发动机：将17mm长的胶条（如图1-133中11）粘贴到皮带轮／减震器上的40°标记处。胶条的末端在皮带轮／减震器上标记出了缺失的53°标记。
③通过曲轴中央螺栓沿发动机转动方向将发动机转到1号汽缸点火上止点（TDC）后53°曲轴转角处。皮带轮／减震器上带53°标记的发动机不得沿与发动机转动方向相反的方向转动发动机，否则会使发动机正时链跳齿。通过曲轴沿发动机转动方向转动发动机，直至皮带轮／减震器上的53°标记与参考边（如图1-133中10a）对齐。参考边位于冷却液泵上。通过曲轴中央螺栓沿发动机转动方向将发动机转到胶条末端（1号汽缸点火上止点（TDC）后53°曲轴转角（KW））。皮带轮／减震器上不带53°标记的发动机，不得沿与发动机转动方向相反的方向转动发动机。正时链会跳齿并导致发动机损坏。通过曲轴沿发动机转动方向转动发动机，直至皮带轮／减震器（如图1-133中10）上的53°标记与参考边对齐。参考边位于冷却液泵上。
