①拆下右侧汽缸盖罩。

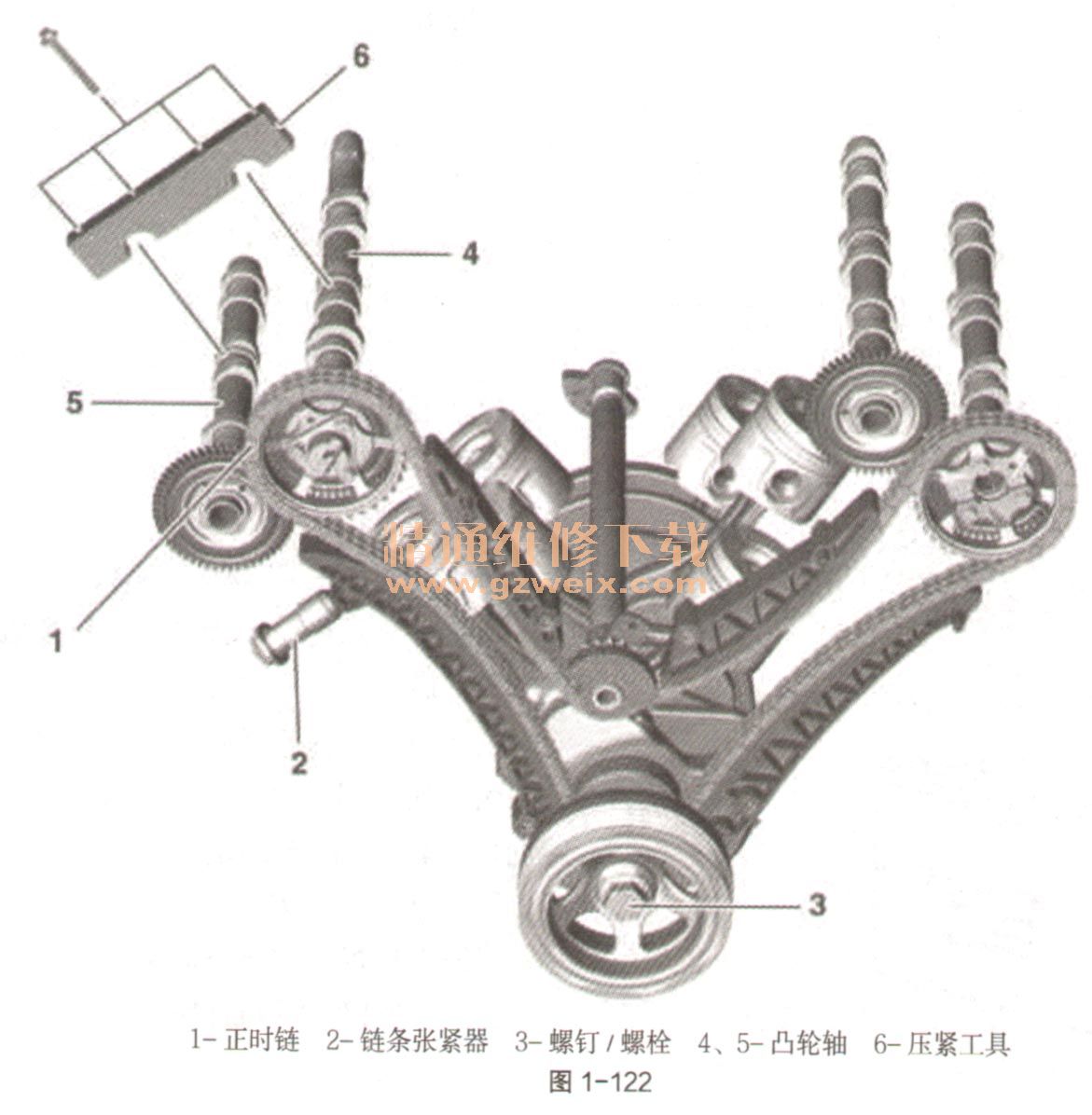

    ②将压紧工具（如图1-122中6）固定到凸轮轴（如图1-122中4、5）的中央支承点处。压紧工具（如图1-122中6）发挥凸轮轴轴承的功能，并可减轻凸轮轴支架上的载荷。
    ③拆下链条张紧器（如图1-122中2）。
    ④分开正时链（如图1-122中1）。保养信息：改装链条分离工具和铆钉冲压工具。
    （3）安装。
    ①拉入正时链（如图1-122中1）。新正时链（如图1-122中1）的机油孔必须朝外。拉入新的正时链（如图1-122中1）之后，一定要拆下装配链节。装配链节只用作装配辅助工具，不适用于发动机操作。
    ②铆接正时链（如图1-122中1）。
    ③安装链条张紧器（如图1-122中2）。
    （4）检验。
    ①检查凸轮轴（如图1-122中4、5）的基本位置。
    ②拆下压紧工具（如图1-122中6）。
    ③安装右侧汽缸盖罩。
