（三）检查凸轮轴的基本位置
    （1）带53°标记的M276发动机，如图1-94。

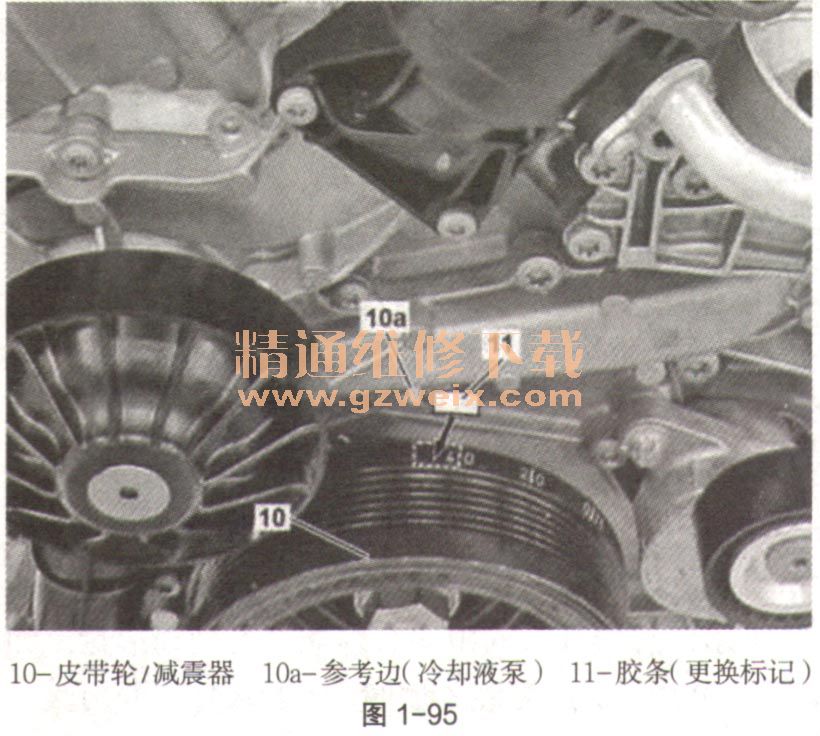

    （2）不带53°标记的M276发动机，如图1-95。

    （3）带53°标记的M278发动机，如图1-96。

    （4）不带53°标记的M278发动机，如图1-97。

    （5）不带53°标记的M276发动机，如图1-98。

    （6）右侧汽缸盖和左侧汽缸盖，如图1-99。

    （7）拆卸／安装。
    ①拆下凸轮轴上的所有霍尔传感器。
    ②拆下发动机舱底部饰板的前部和中部。
    （8）检验。
    ①检查皮带轮／减震器（如图1-96和图1-97中10）上是否有53°标记。

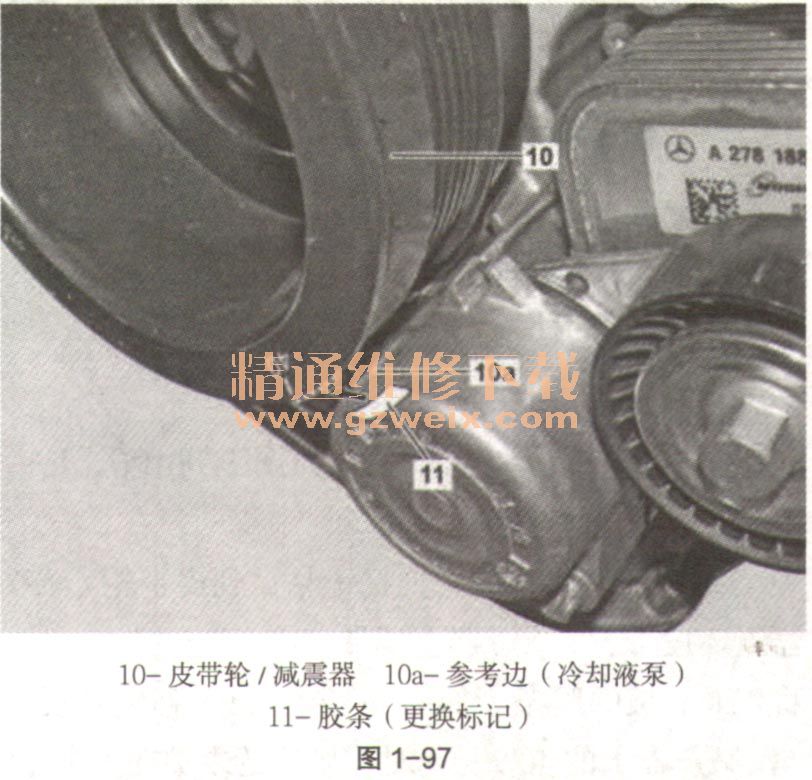

    ②将53°标记的替换标记粘贴到皮带轮／减震器上。皮带轮／减震器上不带53°标记的发动机：将17mm长的胶条（如图1-97中11）粘贴到皮带轮／减震器上的40°标记处。胶条的末端在皮带轮／减震器上标记出了缺失的53°标记。
    ③通过曲轴中央螺栓沿发动机转动方向将发动机转到1号汽缸点火上止点（TDC）后53°曲轴转角处。皮带轮／减震器上带53°标记的发动机：不得沿与发动机转动方向相反的方向转动发动机，否则会使发动机正时链跳齿。通过曲轴沿发动机转动方向转动发动机，直至皮带轮／减震器上的53°标记与参考边（如图1-97中10a）对齐。M276发动机的参考边位于冷却液泵上，M278发动机的参考边则位于V形皮带张紧装置上。通过曲轴中央螺栓沿发动机转动方向将发动机转到胶条末端（1号汽缸点火上止点（TDC）后53°曲轴转角（KW）处）。皮带轮／减震器上不带53°标记的发动机：不得沿与发动机转动方向相反的方向转动发动机，否则会使发动机正时链跳齿。通过曲轴沿发动机转动方向转动发动机，直至皮带轮／减震器上的53°标记与参考边对齐。M276发动机的参考边位于冷却液泵上，M278发动机的参考边则位于V形皮带张紧装置上。

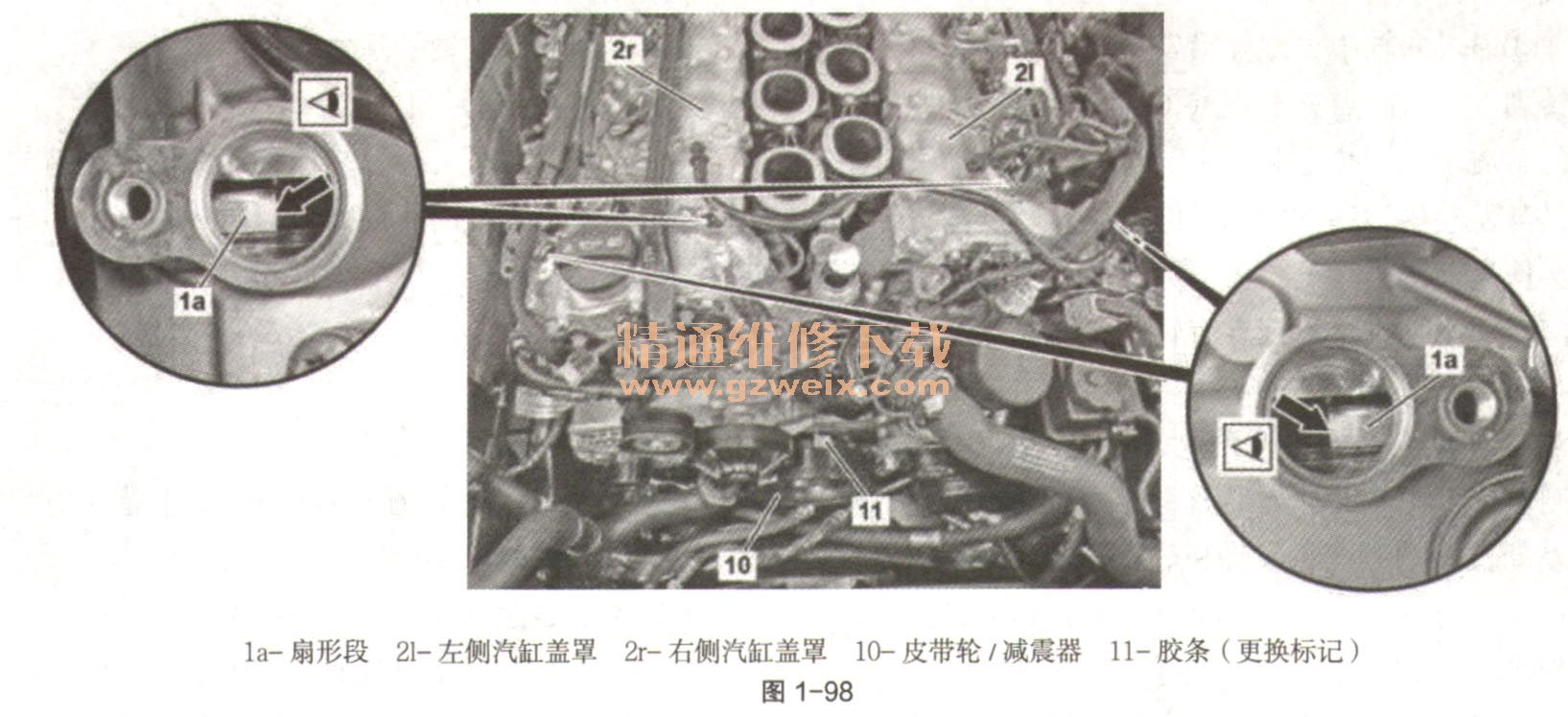

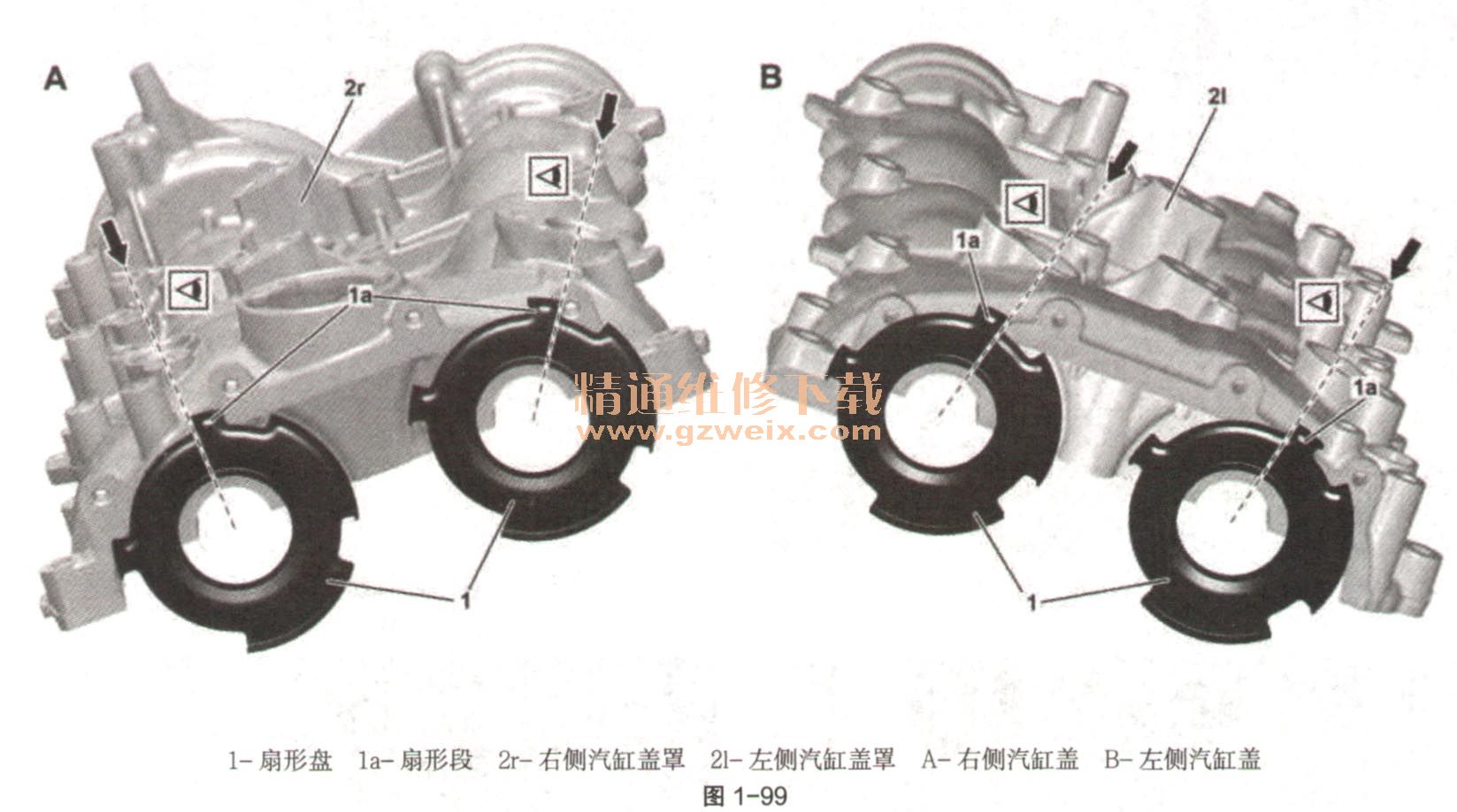

    ④检查凸轮轴的基本位置。通过对汽缸盖罩（如图1-98中21、2r）上的霍尔传感器开口进行目视检查来检查凸轮轴的基本位置。在汽缸盖罩上从霍尔传感器开口的中间必须能够看到扇形盘（如图1-99中1）扇形段（如图1-99中1a）的边缘。如果基本设置不正确，调节凸轮轴的基本位置。
⑤按照拆卸的相反顺序进行安装。
