2011~2018年宝马X3 xDrive35i(F25)(3.0T N55B30M0)发动机正时校对方法
来源:本站整理  作者:佚名  2018-07-22 09:23:24

    通用以下车型:
    2013~2018年宝马M135i(F20)(3.0T N55B30),
    2012~2020年宝马335Li(F35)(3.0T N55B30M0),
    2013~2020年宝马GT 335i(F34)(3.0T N55B30),
    2014~2020年宝马435i(F32)(3.0T N55B30),
    2010-2016年宝马535Li(F18)(3.0T N55B30M0),
    2013~2018年宝马640i(F12/F13)(3.0T N55B30),
    2008~2015年宝马740Li(F02)(3.0T N55B30),
    2009-2016年宝马GT 535i(F07)(3.0T N55B30M0),
    2011~2018年宝马X3 xDrive35i(F25)(3.0T N55B30M0),
    2014~2021年宝马X4 xDrive35i(F26)(3.0T N55B30M0),
    2014~2020年宝马X5 xDrive35i(F15)(3.0T N55B30M0),
    2015~2021年宝马X6 xDrive35i(F16)(3.0T N55B30)。

   (一)拆卸和安装或更换进气和排气调整装置
   (1)需要的专用工具:00 9 120、00 9 250、114 280、114290和119340。
   (2)需要的准备工作。
    ①拆下汽缸盖罩。
    ②检查配气相位。
   (3)拆卸方法。
    ① VANOS调整装置的中心螺栓(如图2-97中1和2)只能使用专用工具114280松开。改装专用工具114 280(N55发动机上)。松开中心螺栓。

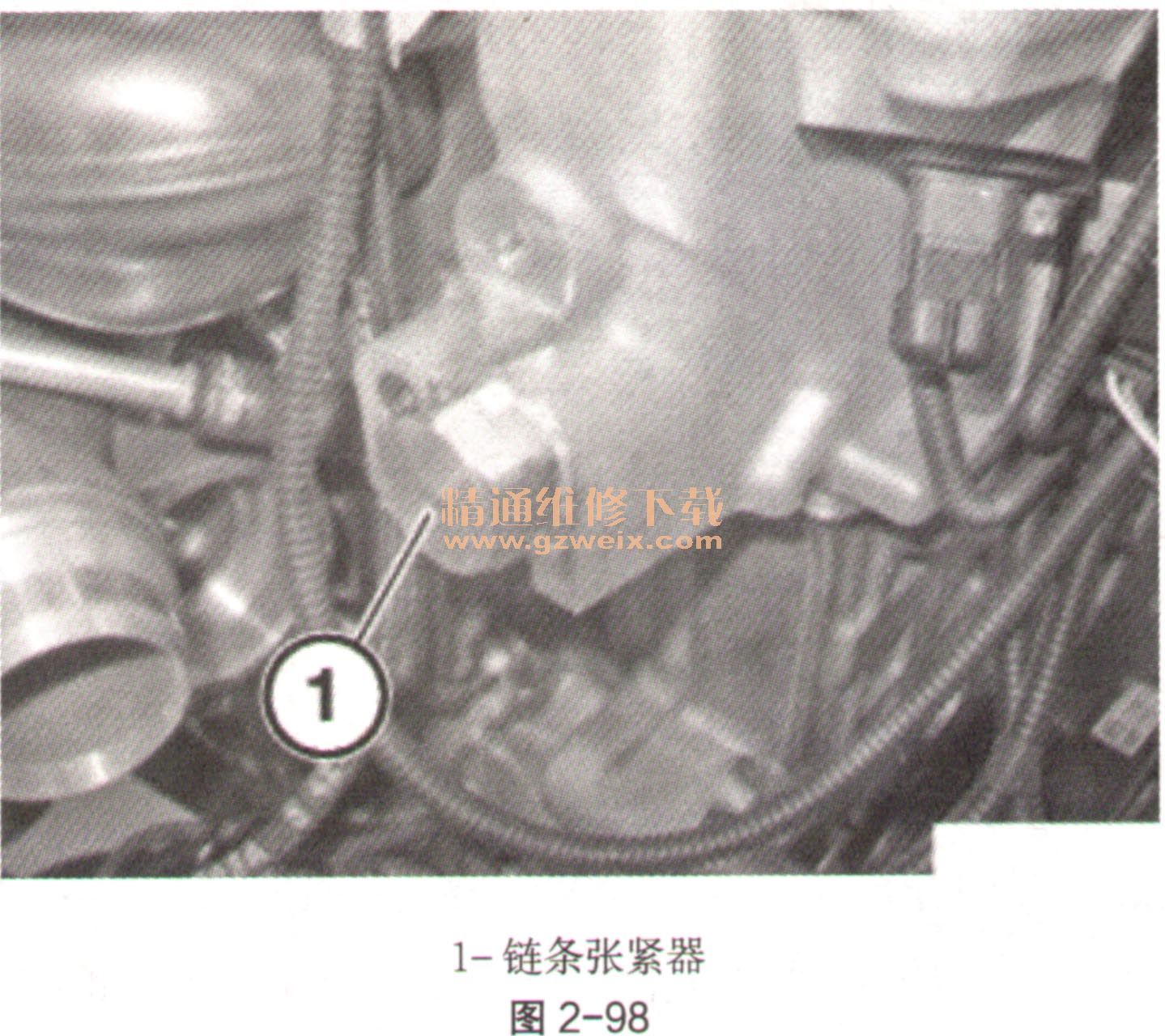

    ②松开链条张紧器(如图2-98中1)。随时准备好抹布,在松开螺栓后会流出少量的发动机机油,确保发动机机油不会流到皮带传动机构上。安装说明:更换密封环。

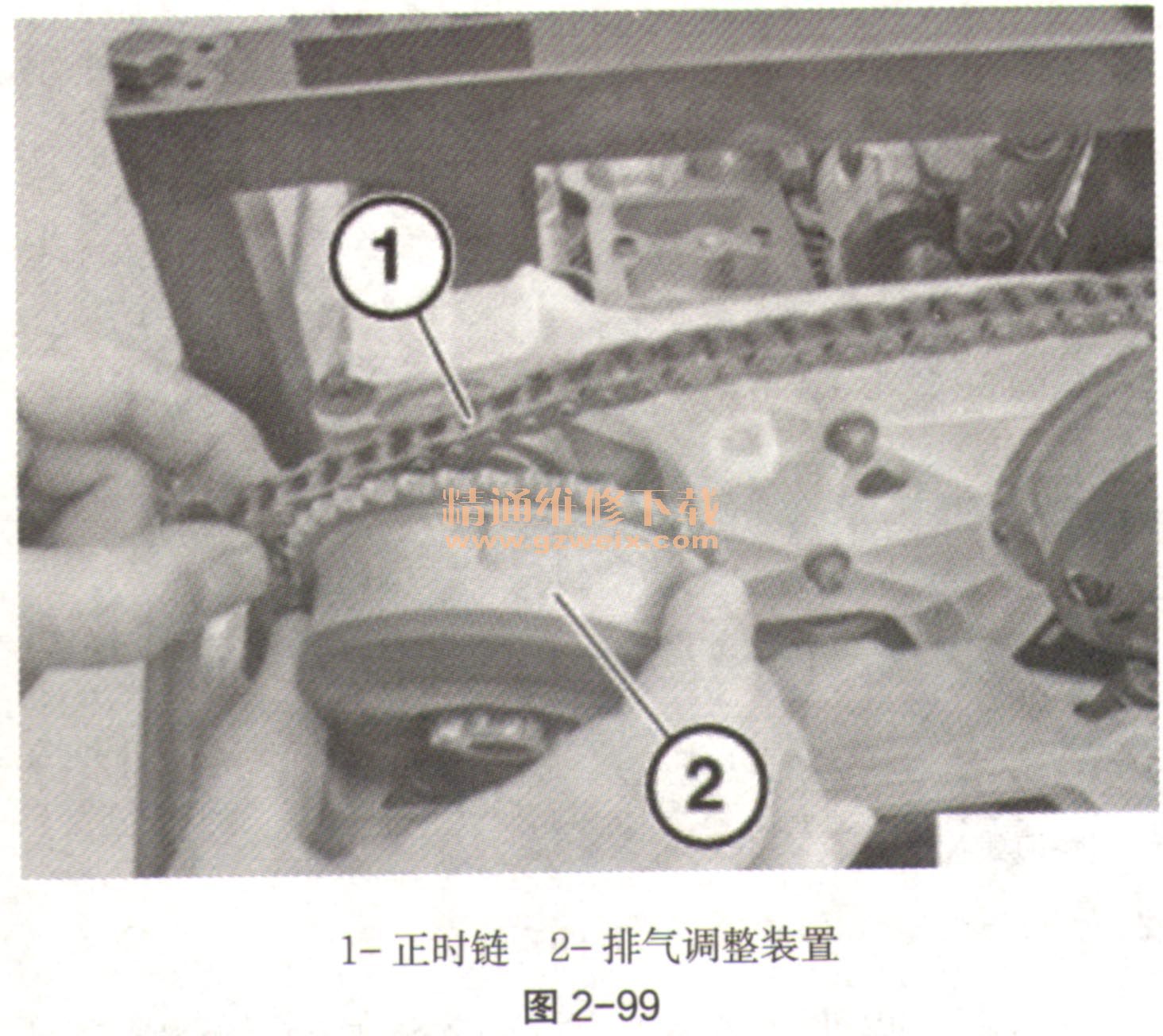

    ③稍稍抬起正时链(如图2-99中1),并且将排气调整装置(如图2-99中2)从排气凸轮轴上取下。向上斜着抽出排气调整装置。

    ④稍稍抬起正时链(如图2-100中1),并且将进气调整装置(如图2-100中2)从进气凸轮轴上取下。向上斜着抽出进气调整装置。排气和进气调整装置有混淆危险。

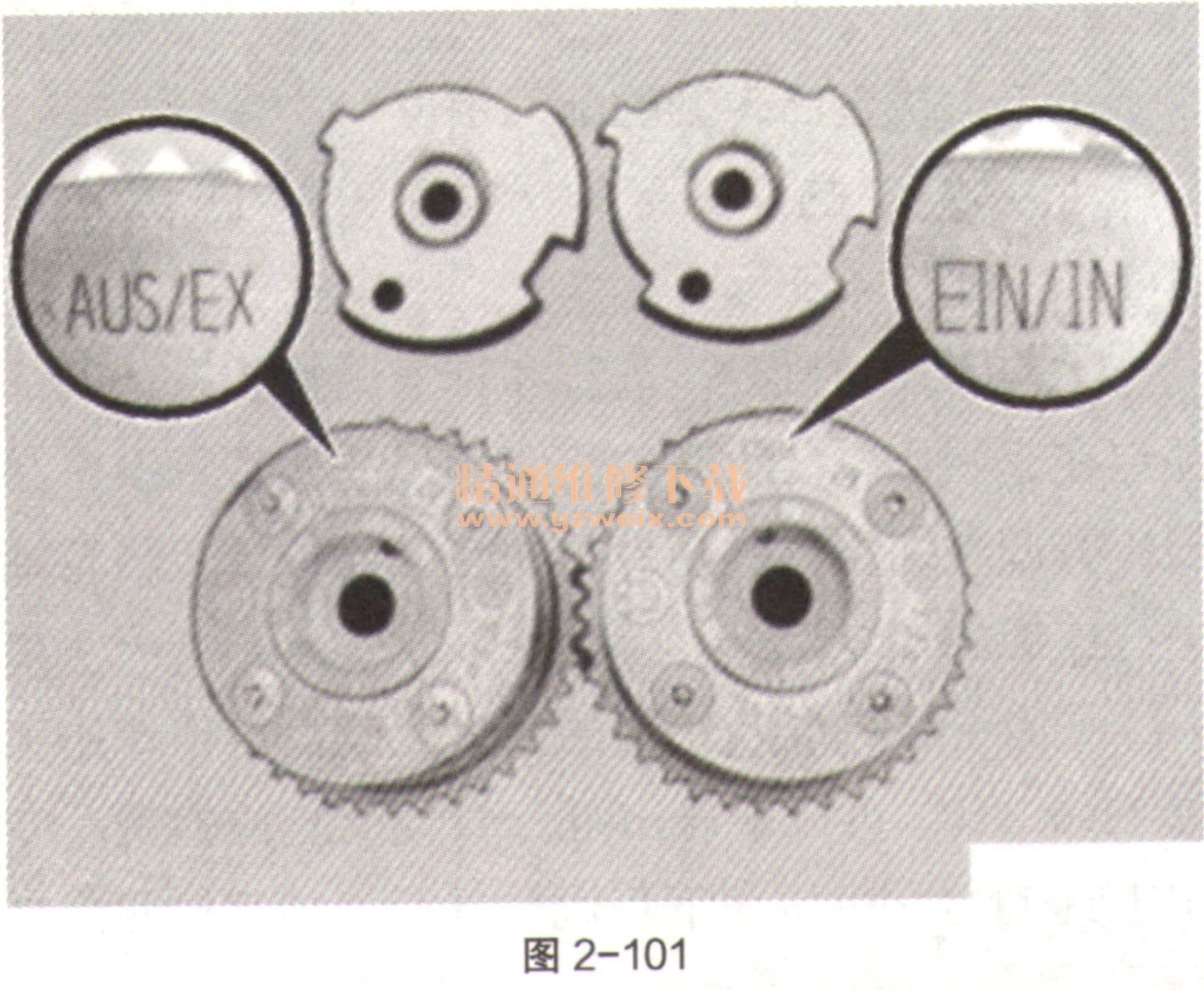

    ⑤排气和进气调整装置是不同的。排气凸轮轴的VANOS标有AUS/EX。进气凸轮轴的VANOS标有EIN/IN(如图2-101)。脉冲信号齿可以选择安装。

    ⑥更换中心螺栓。将进气调整装置放到进气凸轮轴上。将排气调整装置放到排气凸轮轴。进气和排气调整装置的安装位置可以自由选择。插入中心螺栓(如图2-102中1)直至设备处。将中心螺栓重新松开90°。

    ⑦可能会产生装配问题,用手将张紧导轨(如图2-103中1)压向导轨,并确保正时链被导入张紧导轨。

    ⑧沿箭头方向转动脉冲信号齿(如图2-104中2),直到专用工具114290上的定位销(如图2-104中1)一致。沿箭头方向将专用工具114 290推入。

    ⑨必须安装专用工具114280以固定中心螺栓,如图2-105。使用螺栓固定专用工具114290。将专用工具119340旋入汽缸盖。

    ⑩使用专用工具119340和009250(如图2-106)将正时链预紧至0.6N·m。

    11进气调整装置的中心螺栓必须使用专用工具009120固定,如图2-107。

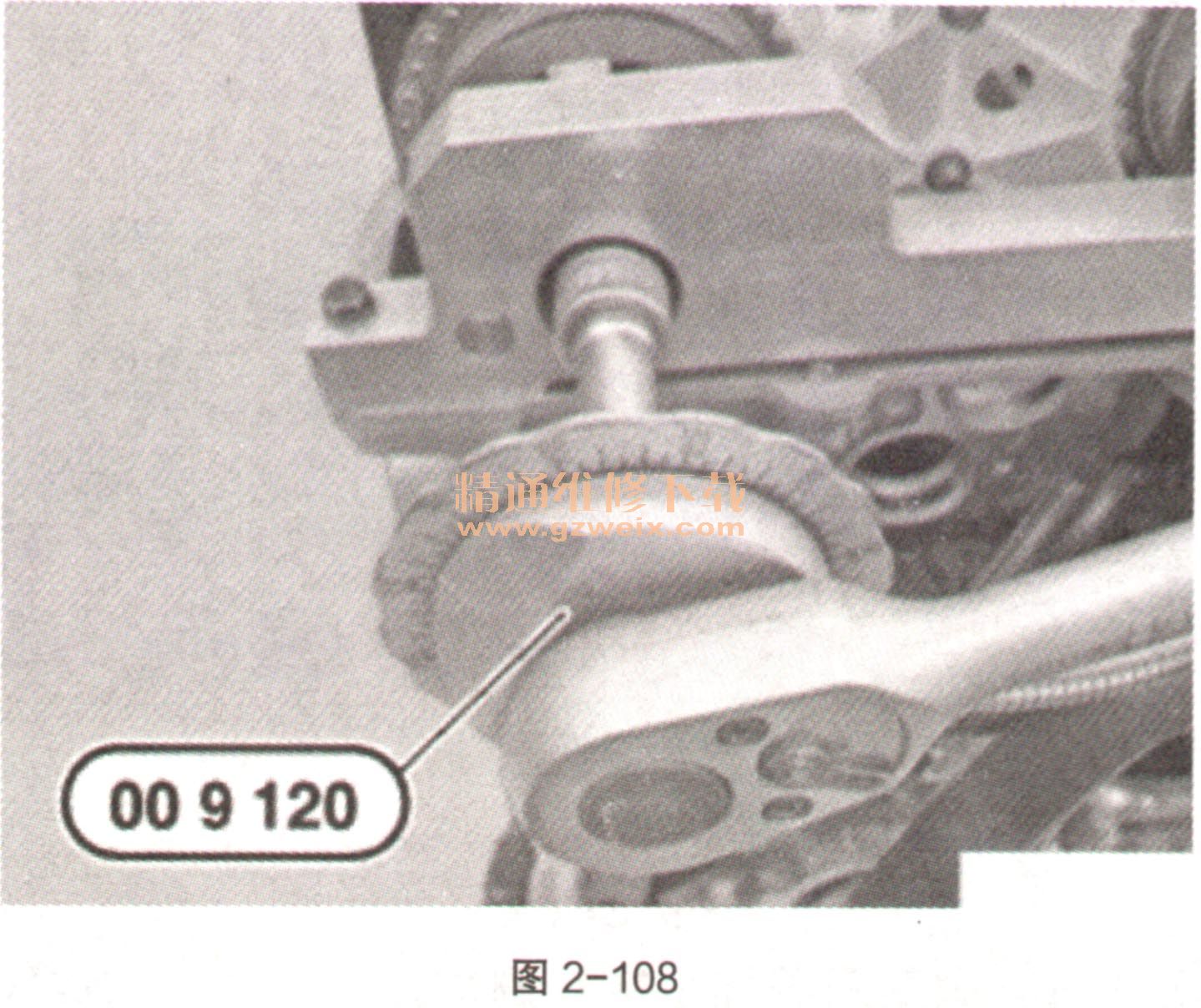

    12排气调整装置的中心螺栓必须使用专用工具009120固定,如图2-108。

    13拆下所有专用工具。
    14沿发动机旋转方向转动发动机中心螺栓2次,并检查配气相位。
    15装配好发动机。
