⑨安装油泵和链条张紧器的驱动链。紧固螺栓（如图4-404中1）并除去固定销T40011。

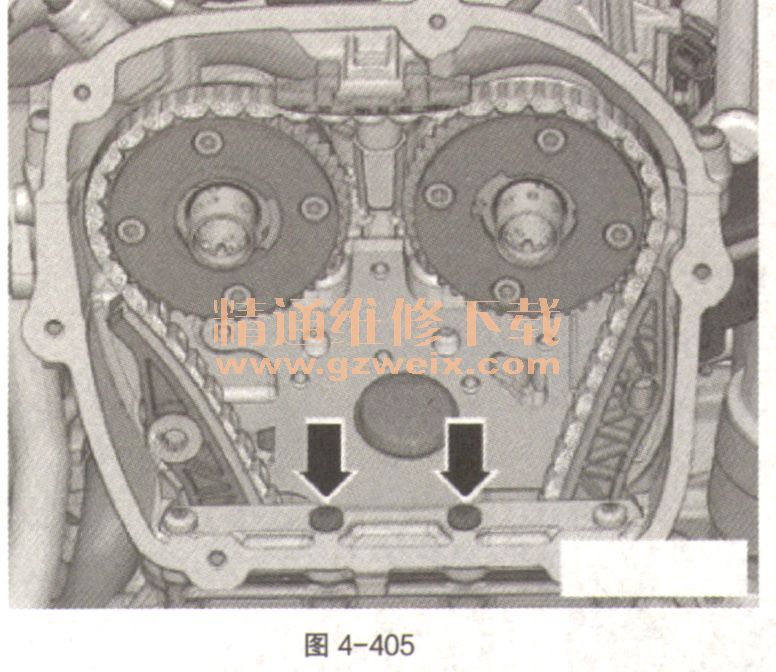

⑩拧入并拧紧螺栓（如图4-405中箭头）。

11用发动机油给开孔（如图4-406中箭头）上油。

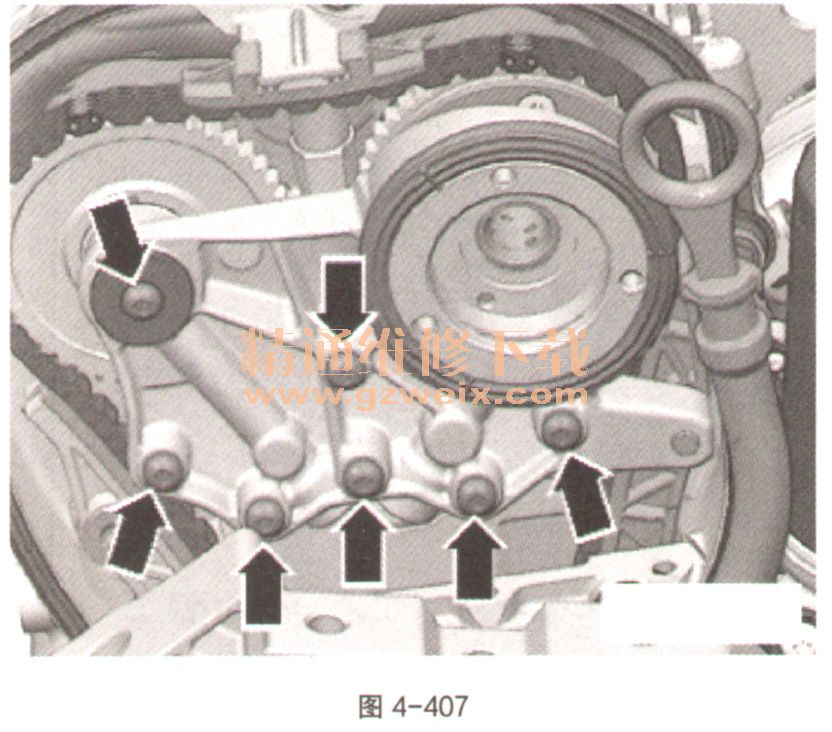

    12套上轴承桥并用手拧紧螺栓（如图4-407中箭头）。根据型号的不同，取下定位销T40011或插入定位工具T40267。

    13拧紧轴承轴的螺栓（如图4-407中箭头）。
    14安装控制阀。
    15装上旋转工具T10531/3。在“上止点”位置平端部位（如图4-408中1）指向上方。拧上带肩螺母T10531/4。用开度为32开口扳沿发动机运行方向将曲轴全转2圈。

    16因为传动比的原因，有色的链节在发动机转动之后不再对齐。
    17其余的组装工作以相反的顺序进行。同时要注意下列事项。
    a．安装正时链的下部盖板。
    b．安装正时链的上部盖板。
    c．安装多楔带的张紧装置。
    d．安装多楔带。
    e．调整动力机组支承。
