2013~2016年奥迪Q3 35TFSI(2.0T CRHA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-07-06 08:08:57

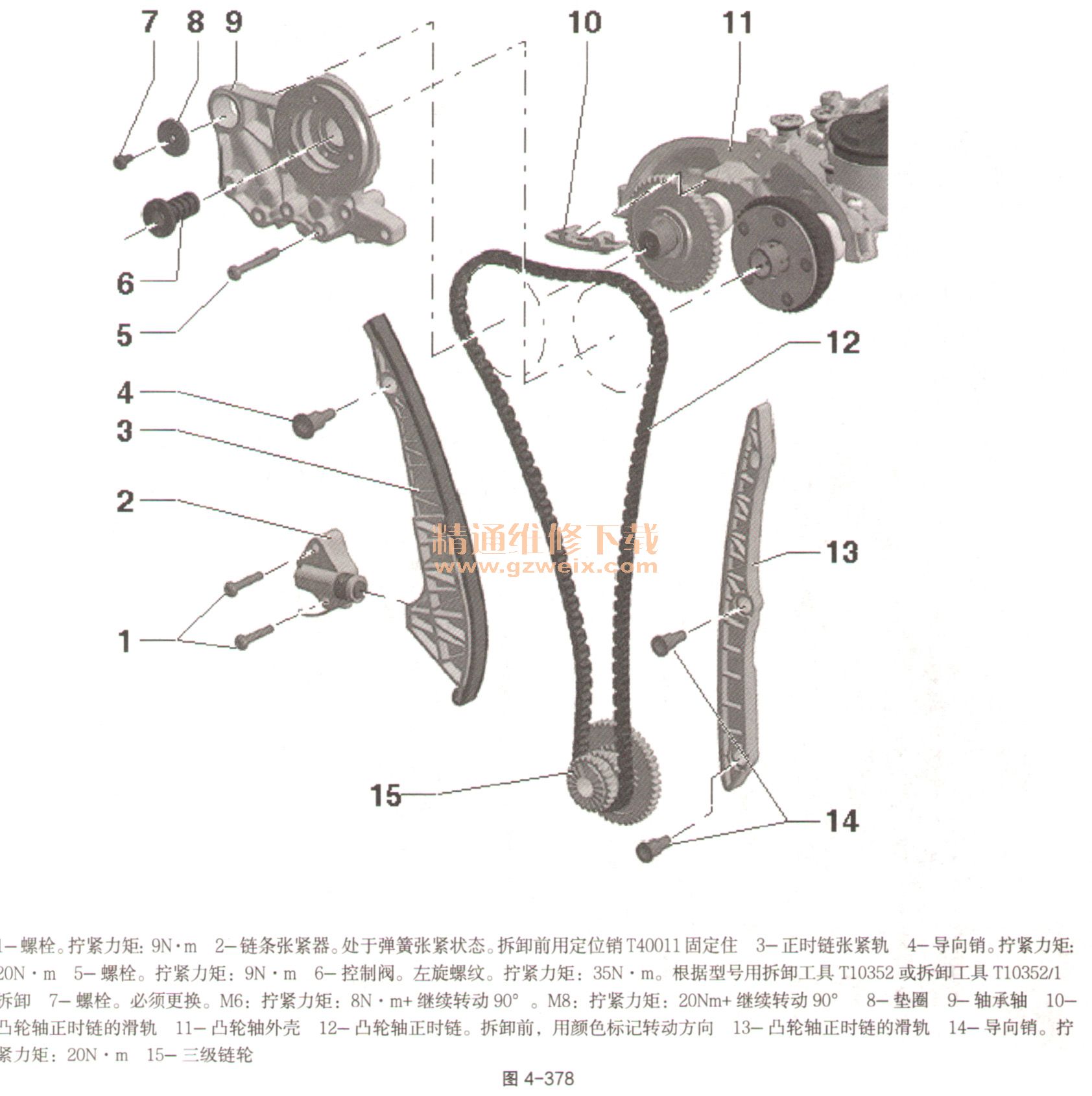

   (一)凸轮轴正时链装配一览如图4-378。

   (二)拆卸和安装凸轮轴正时链
   (1)所需要的专用工具和维修设备。
    ①装配工具T10352、固定支架T10355、定位销T40011、装配杆T40243、插入定位工具T40267和凸轮轴固定装置T40271,如图4-379。

    ②装配工装T10531,如图4-380。装配工装T10531的各部件:定位件T10531/1、张紧销T10531/2、旋转工具T10531/3和带肩螺母T10531/4。

   (2)拆卸。
    ①拆卸正时链上部盖板。控制阀为左旋螺纹。
    ②用安装工具T10352/1沿如图4-381中箭头方向拆卸控制阀。

    ③拧下螺栓(如图4-382中箭头),取下轴承轴。

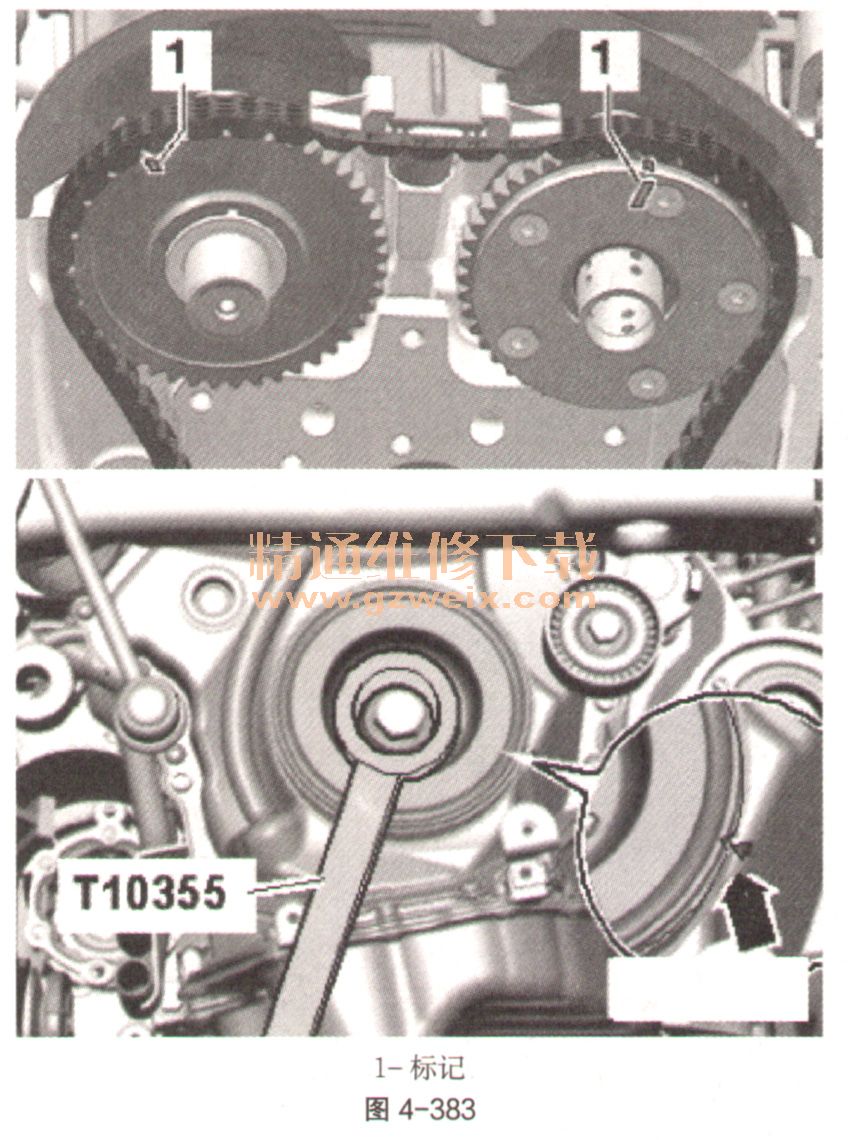

    ④用固定支架T10355将减震器转人位置“上止点”。减震器上的缺口和正时链下方盖板上的标记必须相互对着(如图4-383中箭头)。凸轮轴标记(如图4-383中1)必须指向上。

    ⑤拆卸正时链下部盖板。

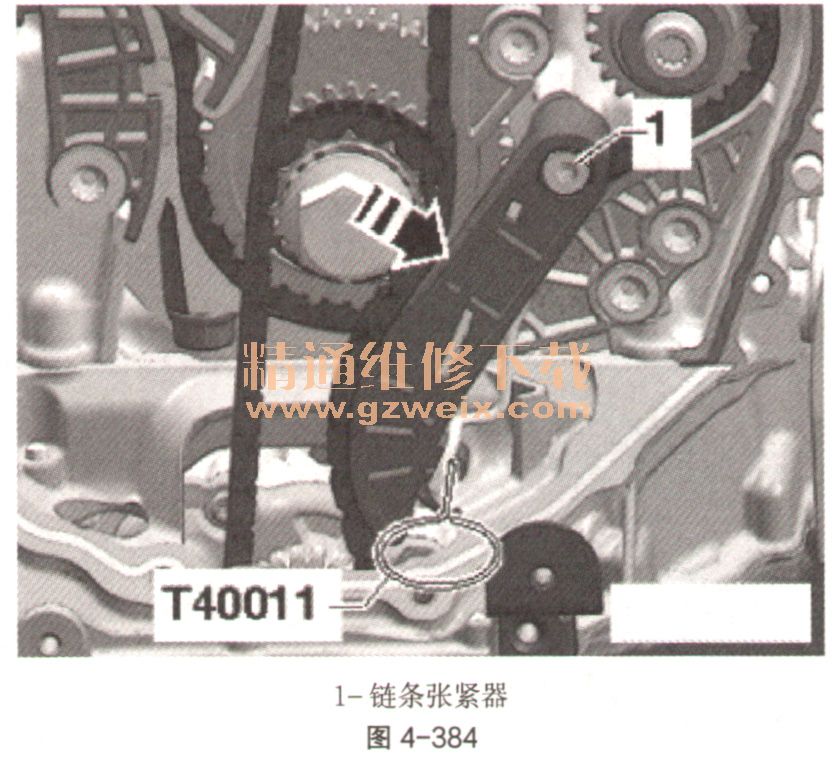

    ⑥沿图4-384中箭头方向将机油泵链条张紧器压人并用定位销T40011锁定。拆卸机油泵链条张紧器(如图4-384中1)。

    ⑦取下机油泵驱动链。

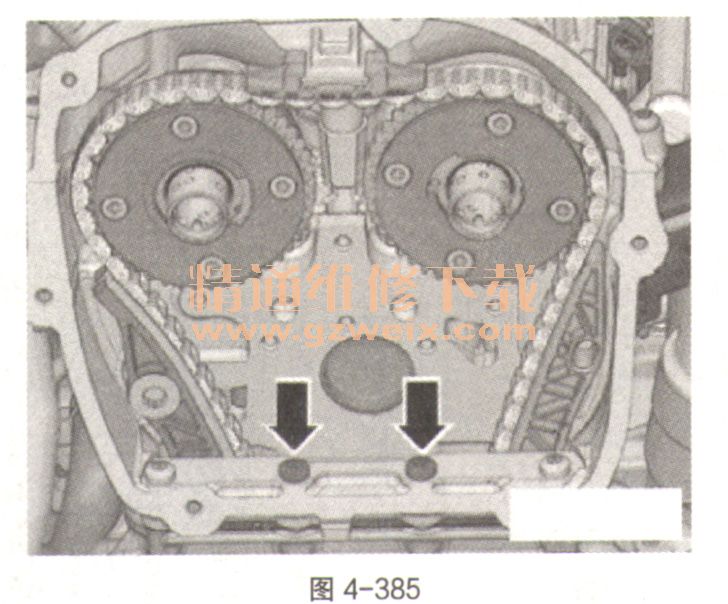

    ⑧拧出螺栓(如图4-385中箭头)。

    ⑨取决于型号,可能安装有2个不同的链条张紧器。
    a.型号1。
    恒才全人装配杆T40243(如图4-386中箭头)。

    ⑥抬高链条张紧器的锁定楔,为此沿图4-386中箭头方向1用划线针或合适的螺丝刀插入并固定在链条张紧器的孔中。

[1] [2] [3] [4] [5]  下一页
