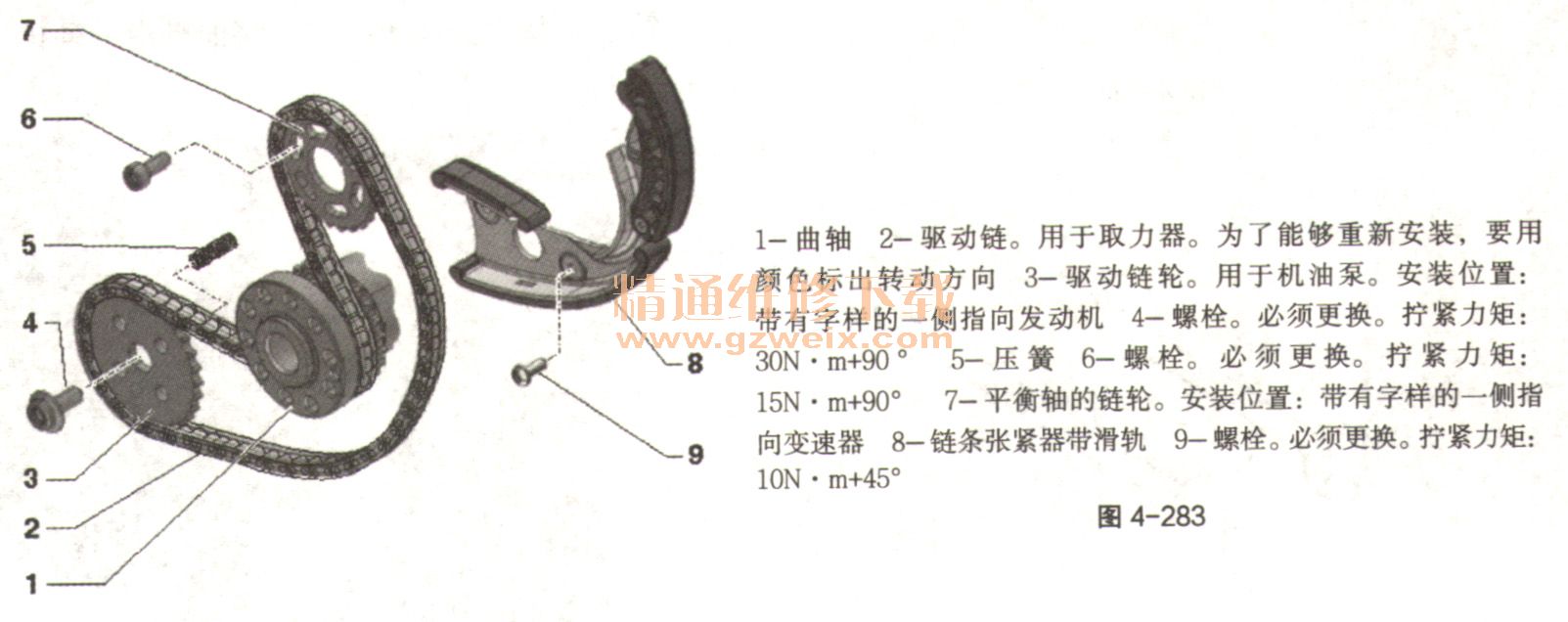

（八）辅助传动装置驱动链装配一览如图4-283。

     （九）拆卸和安装取力器驱动链

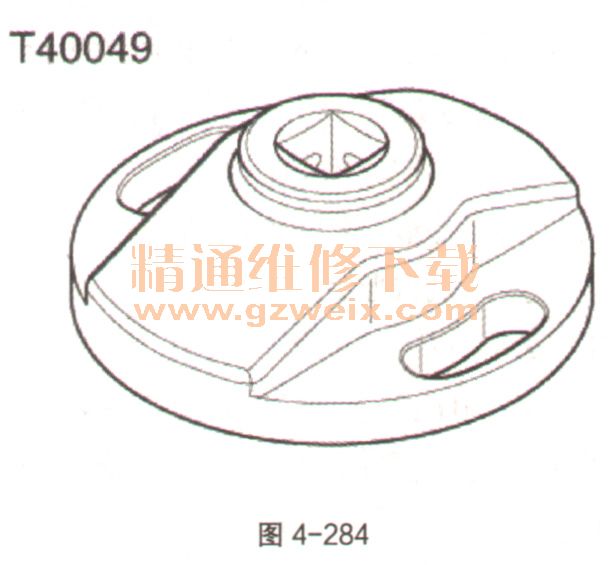

     （1）所需要的专用工具和维修设备：钥匙T40049，如图4-284。

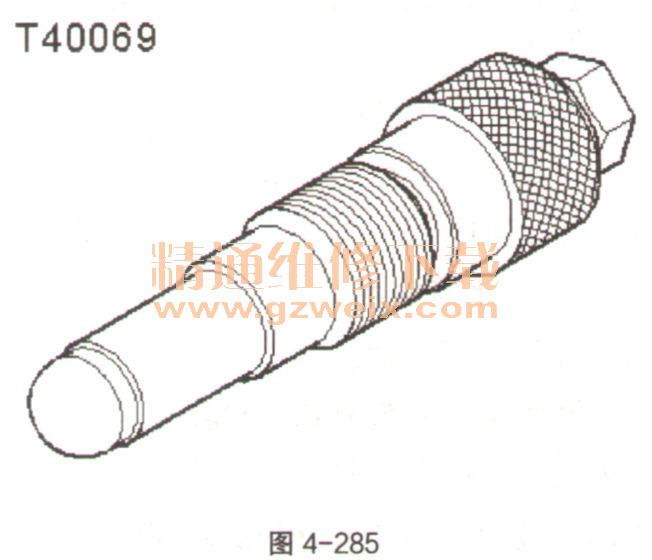

    固定螺栓T40069，如图4-285。

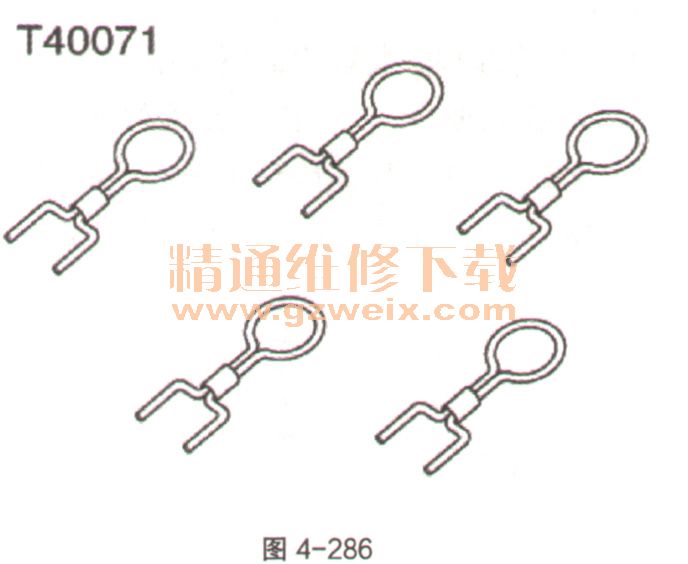

    定位销T40071，如图4-286。

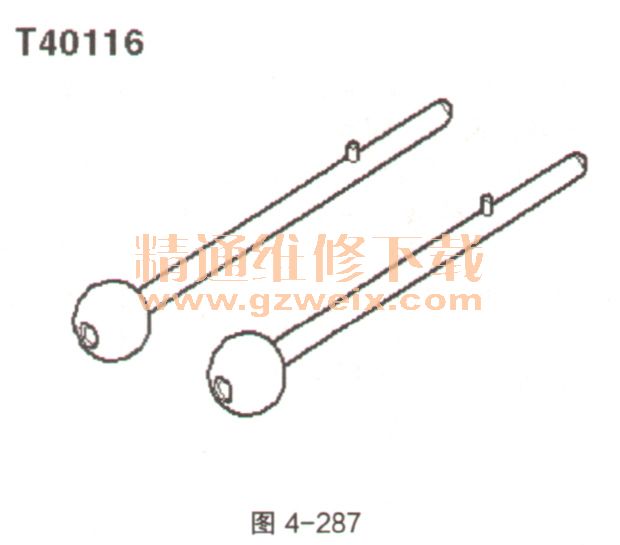

    固定销T40116，如图4-287。


   （2）拆卸方法。
    ①变速器已拆下。

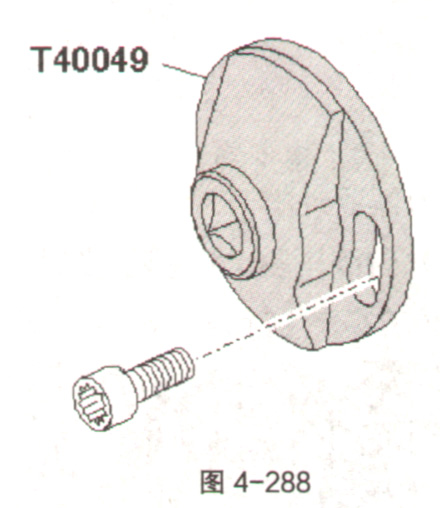

    ②拆下正时链下部盖板。由于螺纹过长，驱动链有损坏的危险。拧上扳手T40049时只允许使用螺纹最长为22mm的螺栓，如图4-288。如果只有更长的螺栓可供使用，则尽量垫上螺栓头，使剩余的螺纹长仍为22mm。

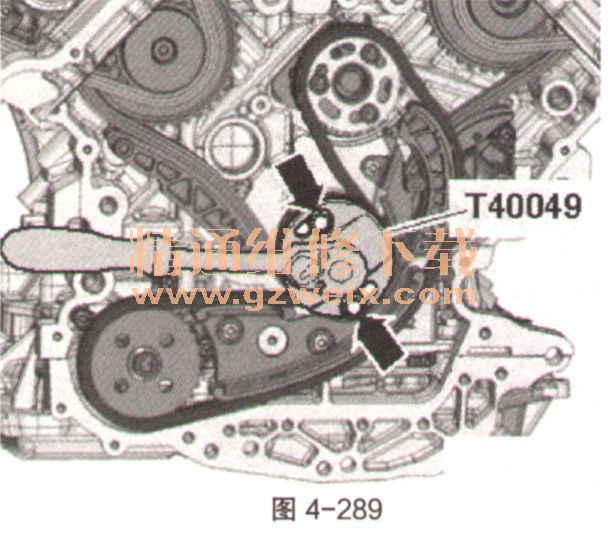

    ③将扳手T40049用2个螺栓（如图4-289中箭头）安装在曲轴后部。

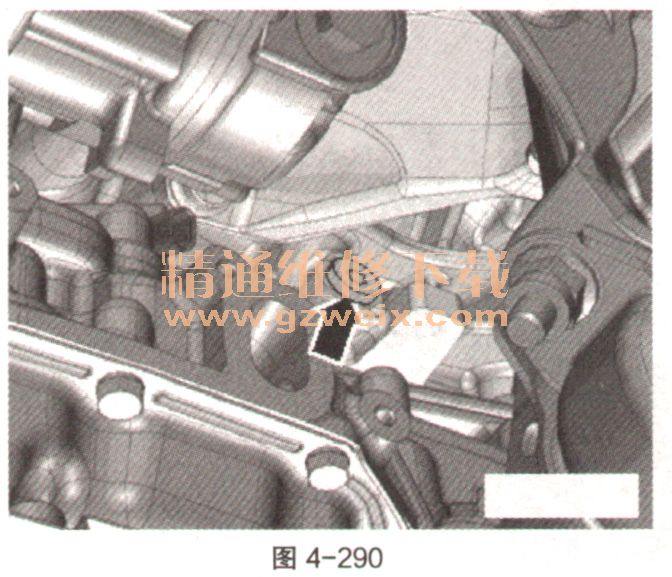

    ④将曲轴“上止点”标记螺旋塞（如图4-290中箭头）从汽缸体中拧出。将曲轴沿发动机运转方向拧到“上止点”。

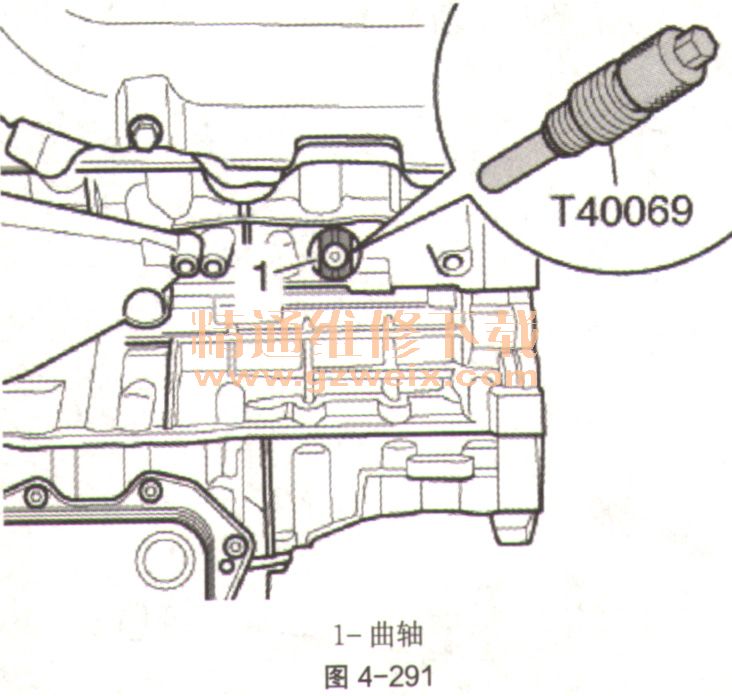

    ⑤将固定螺栓T40069用20N - m的力矩拧入孔中，必要时稍微来回转动曲轴（如图4-291中1），以便完全对准螺栓。

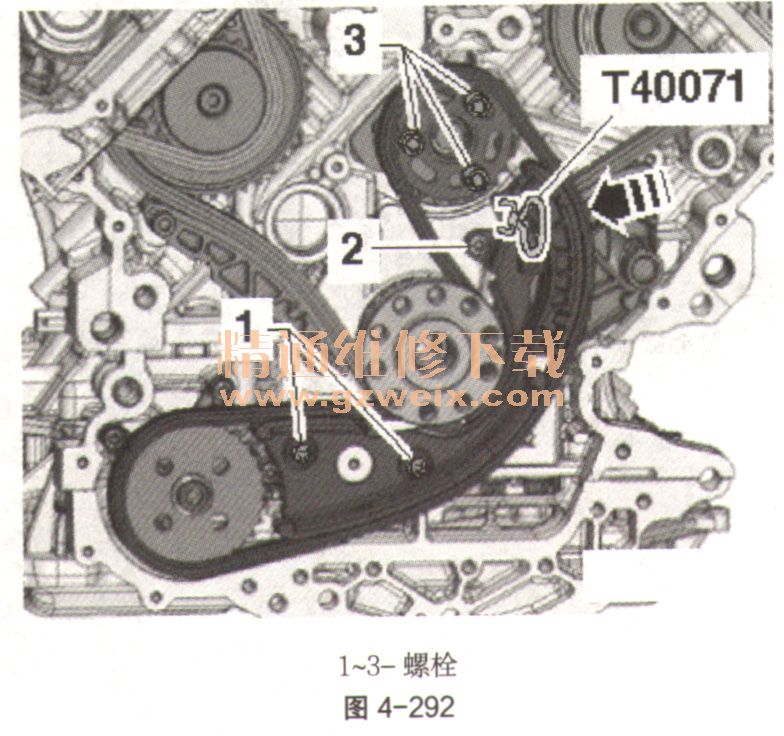

    ⑥沿箭头方向按压链条张紧器的滑轨，并用定位销T40071卡住链条张紧器，如图4-292。对于用过的驱动链，转动方向相反时有损坏的危险。为重新安装驱动链，用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对驱动链做标记。旋出螺椒如图4-292中3），并取下平衡轴链轮。旋出螺栓（如图4-292中1和2），并取下链条张紧器及链子。

   （3）安装方法。
    ①拧紧力矩。

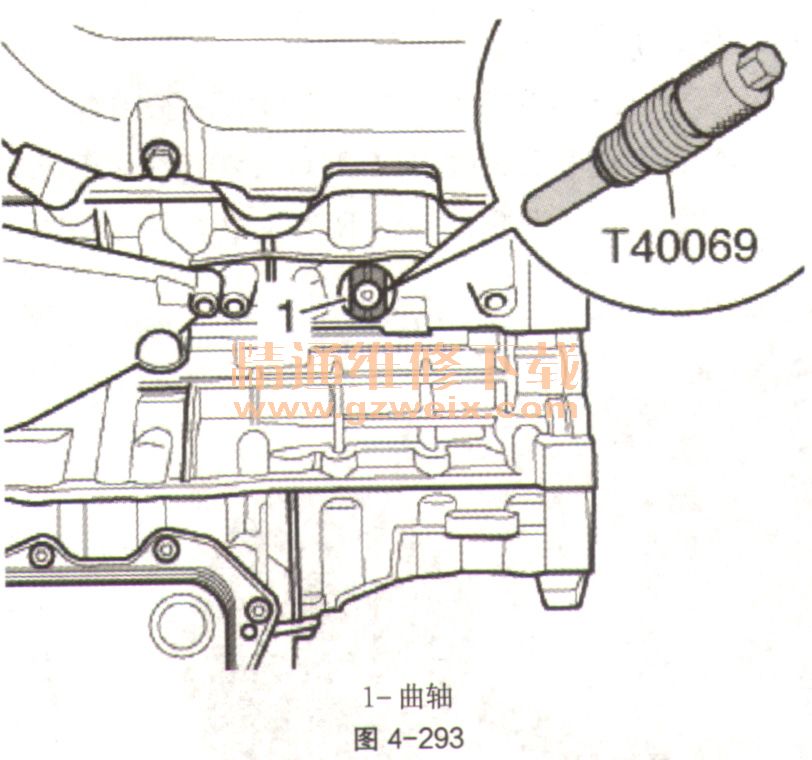

    ②将曲轴（如图4-293中1）用固定螺栓T40069固定在“上止点”位置。更新拧紧时需要继续旋转一个角度的螺栓。

    ③安装链条张紧器及链条和平衡轴链轮。
    ④用固定销T40116将平衡轴卡在“上止点”位置。平衡轴链轮中的长孔必须相对于平衡轴螺纹孔处于中间位置。必要时将链条移动一个齿。
    ⑤拧紧链条张紧器螺栓。

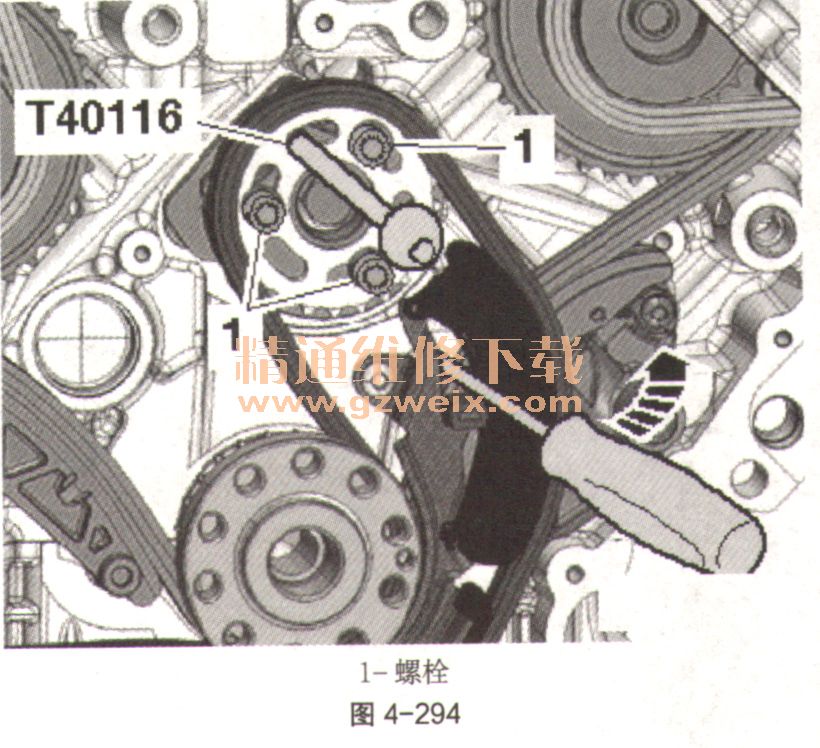

    ⑥拧入链轮螺栓（如图4-294中1），不要拧紧。链轮必须在平衡轴上还能转动并且不得翻转。松开链条张紧器时去除定位销T40071。用螺丝刀按压链条张紧器的滑轨（如图4-294中箭头），并同时拧紧链轮螺栓（如图4-294中1）。

    ⑦从平衡轴中拔出固定销T40116。其他安装以相反顺序进行，安装过程中请注意以下事项。
    a．安装正时链下部盖板。
    b．安装曲轴“上止点”标记螺旋塞。
