3．安装

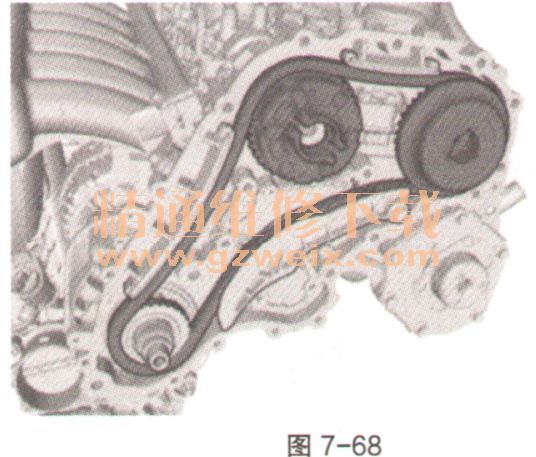

   （1）安装链条，如图7-68。

   （2）安装如图7-69部件。拧紧力矩：M6，10N·m。

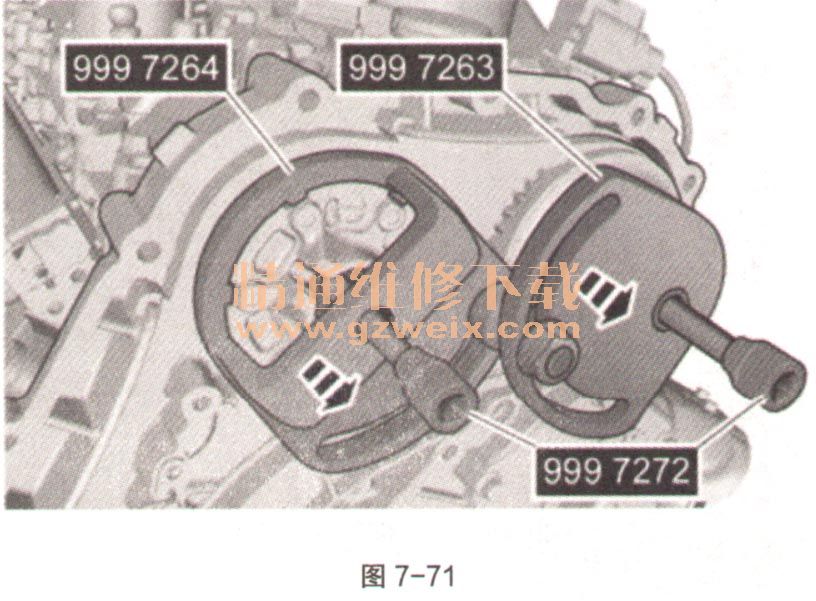

   （3）使用专门工具：999 7264、 999 7263和9997272，如图7-70～图7-72。扭力：中央螺栓，排气凸轮轴。分级1: 75N·m。分级2: 90°。扭力：中央螺栓，进气凸轮轴，110N·m。





   （4）使用专门工具：9997257，如图7-73。

   （5）安装如图7-74螺栓。拧紧力矩：M12，80N·m。

   （6）拆卸如图7-75工具。

   （7）需要安装的物件。
    ①曲轴前密封。
    ②密合垫，外正时罩盖。
