15用凸轮轴卡箍T40133将2个汽缸盖上的凸轮轴固定在“TDC”位置（如图6-23中箭头）。
16根据拆卸期间所做的标记安装凸轮轴链轮。安装凸轮轴链轮时，应确保凸轮轴链轮的销接合在凸轮轴上的孔中（如图6-24中箭头）。
17逆时针转动凸轮轴上的凸轮轴链轮，直到转不动为止（如图6-25中箭头）。转动凸轮轴链轮，直到转不动为止。
18标记点（如图6-26中1）必须正对设置窗口（如图6-26中2）。

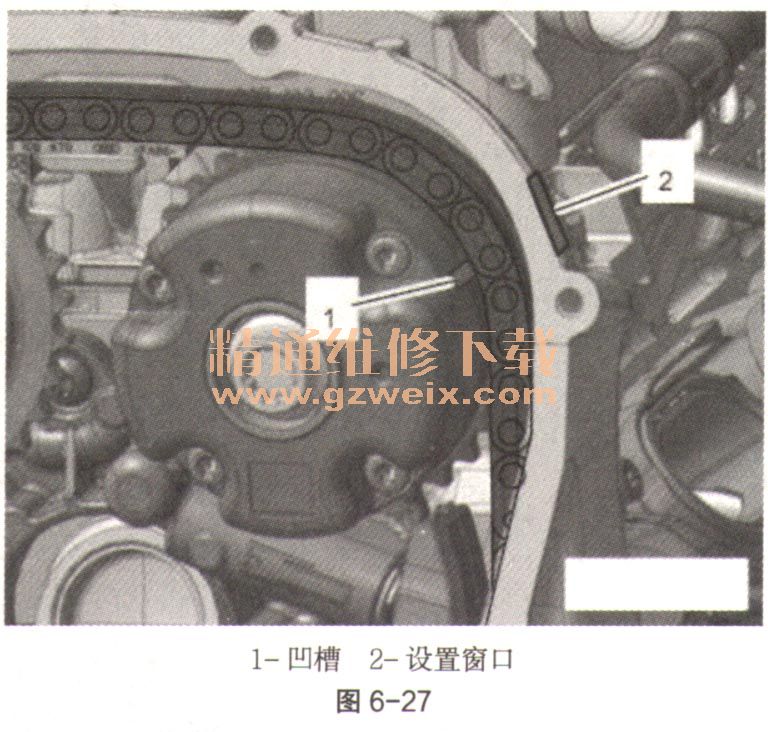

19根据拆卸期间所做的标记重新安装凸轮轴控制器。凸轮轴控制器上的凹槽（如图6-27中1）必须正对设置窗口（如图6-27中2）。

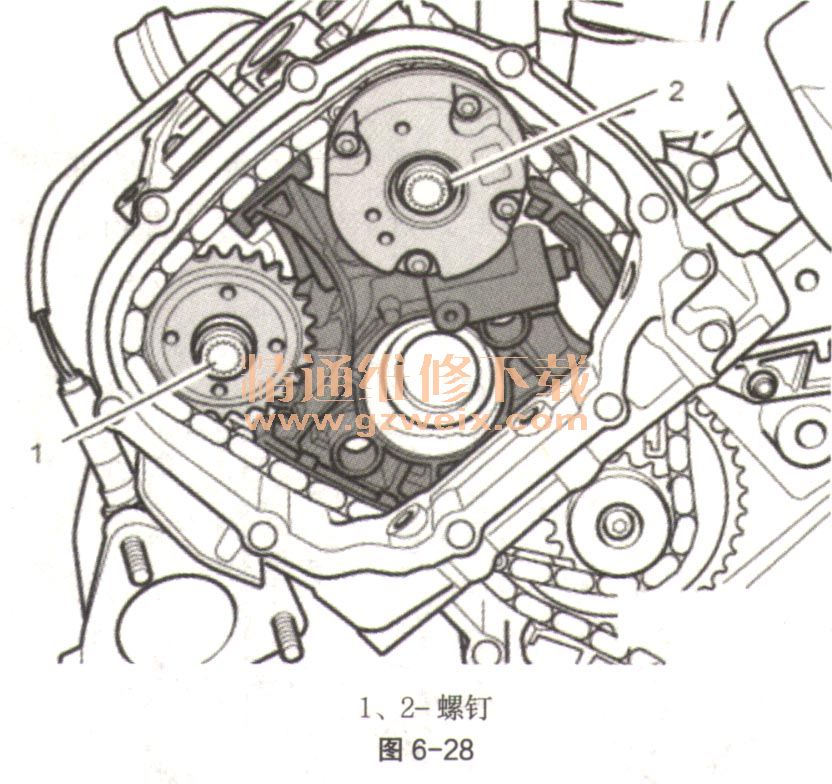

20将左侧正时链条安装到传动链轮上，安装凸轮轴控制器和凸轮轴链轮，然后松松地拧入螺钉（如图6-28中1和2）。应仍能在不倾斜的情况下转动凸轮轴上的凸轮轴控制器和凸轮轴链轮。拆下锁销T40071。
21根据拆卸期间所做的标记将凸轮轴控制器重新安装到右侧汽缸盖上。
a．将右侧正时链条安装到传动链轮上，安装凸轮轴控制器和凸轮轴链轮，然后松松地拧入螺钉（如图6-29中1和2）。
b．应仍能在不倾斜的情况下转动凸轮轴上的凸轮轴控制器和凸轮轴链轮。
c．拆下锁销T40071。

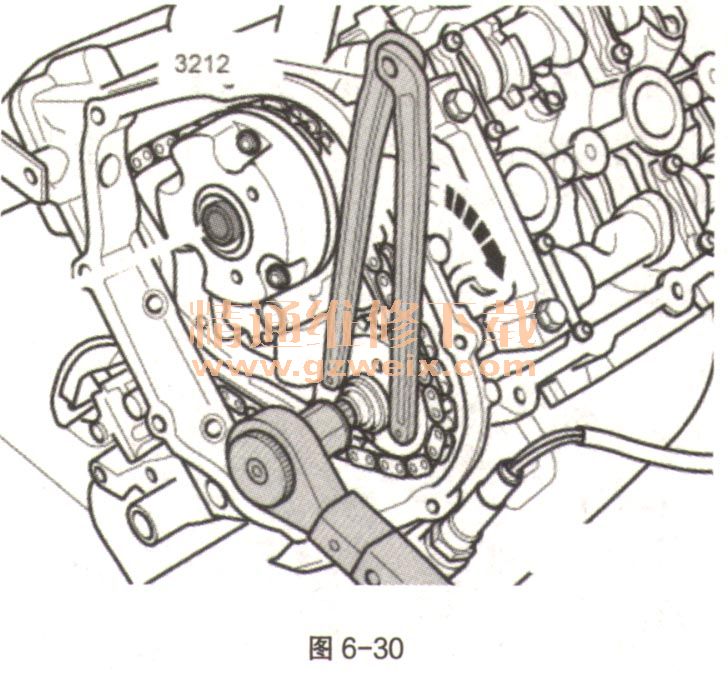

22将带销扳手3212（如图6-30）安装到右侧排气凸轮轴的凸轮轴正时齿轮上。请另一位技师沿图6-30中箭头方向按压凸轮轴链轮，以保持正时链条预张紧。在仍保持凸轮轴链轮预张紧的情况下按照以下步骤拧紧螺钉：排气凸轮轴80N·m；进气凸轮轴80N·m。
