2015～2016年亚太沃尔沃XC60（2.0T B4204T11）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-03-15 10:50:18

    3．安装
   （1）请确认部件位置正确，如图7-36。确保曲柄没有转动。

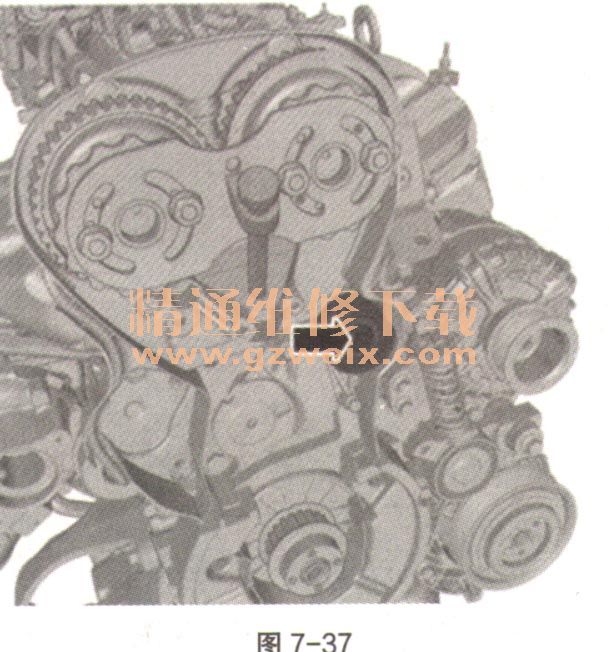

   （2）确保使用新的组件。上紧如图7-37中螺丝。拧紧力矩：M8, 24N·m。

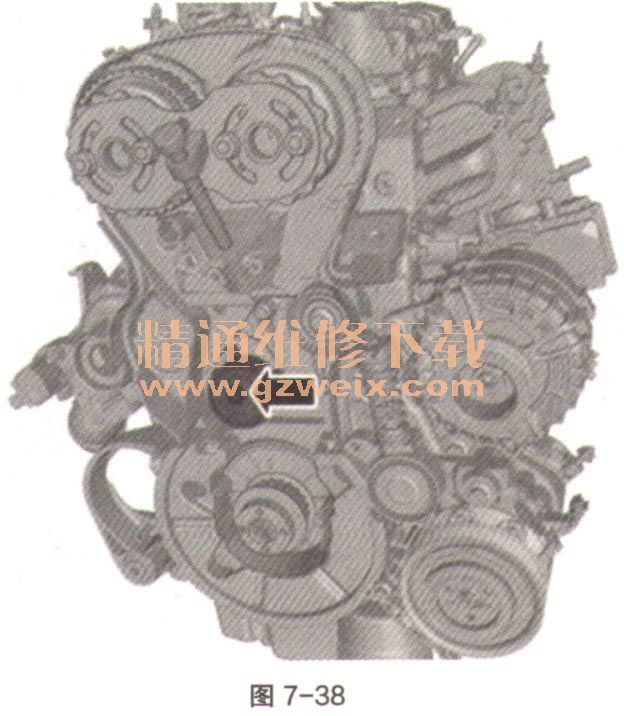

   （3）在本阶段，只能用手拧紧螺丝。确保使用新的组件。安装如图7-38螺丝。

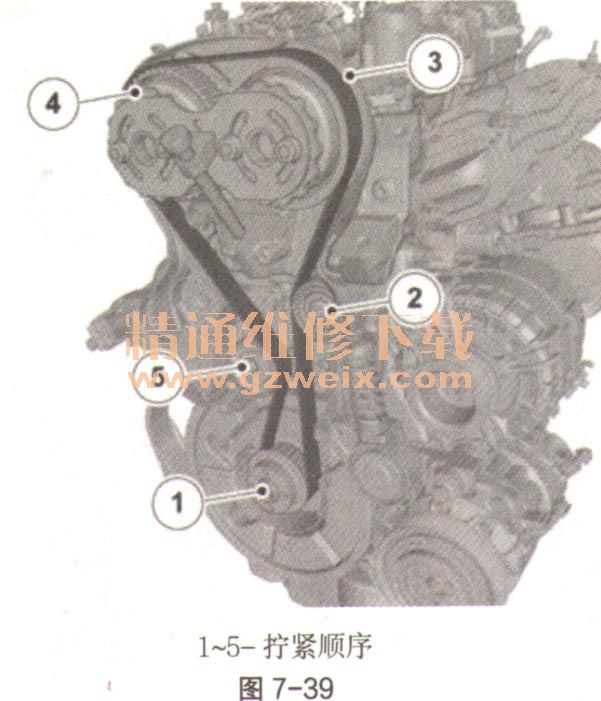

   （4）务必按照7-39顺序。确保使用新的组件。

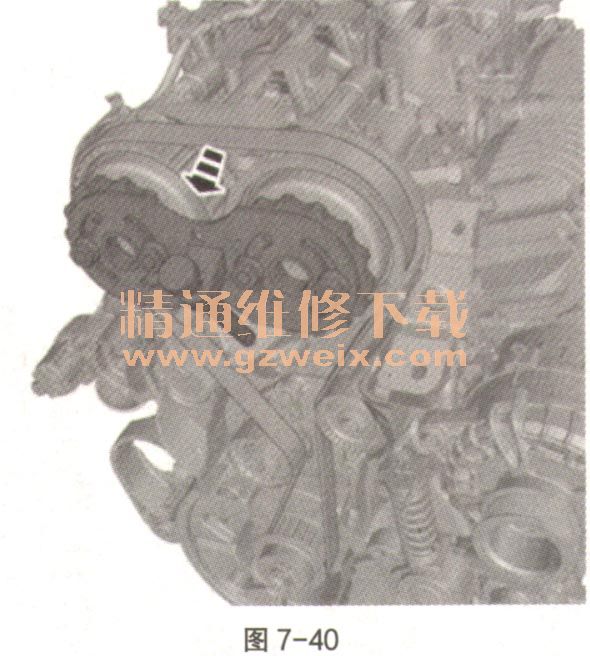

   （5）确保已将被标示之组件予以拆除，如图7-40。

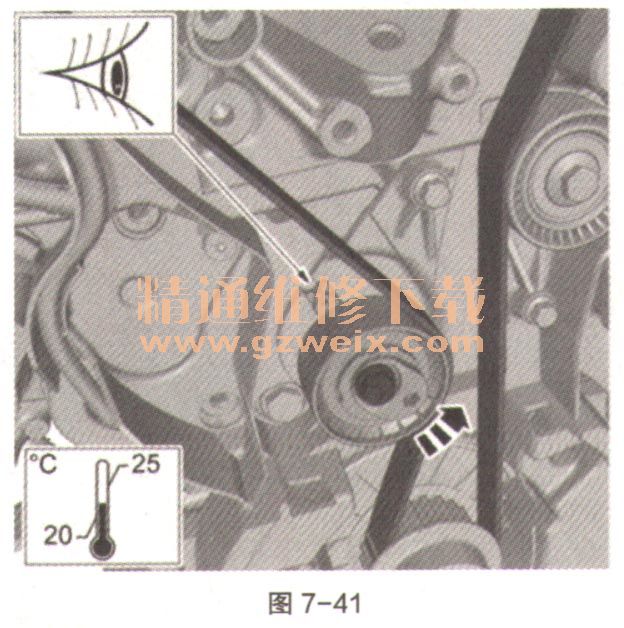

   （6）调节皮带张紧器。正时皮带张紧器的设定值取决于发动机温度。确保皮带张紧轮与皮带张紧轮支架对齐，如图7-41。调整为指定值。使用六角扳手上紧螺丝。拧紧力矩：M8，24N·m。

   （7）发动机已转动故皮带会假设其正确位置，如图7-42。转动发动机。

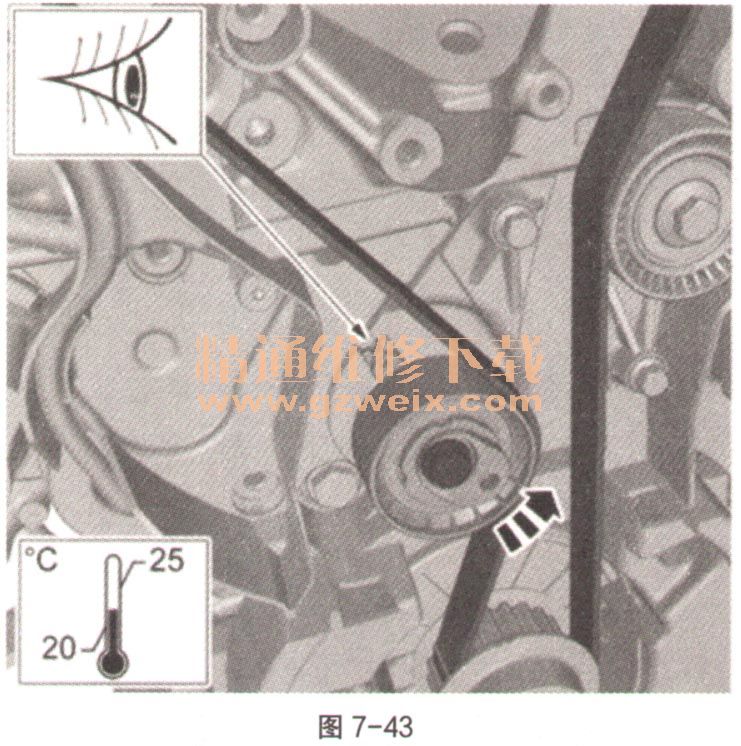

   （8）倘若实测值大于或小于指定的范围，必须再次执行有关调整部分的所有步骤。确保皮带张紧轮与皮带张紧轮支架对齐，如图7-43。调整为指定值。

   （9）安装其余部件以相反次序安装。
