2．安装方法

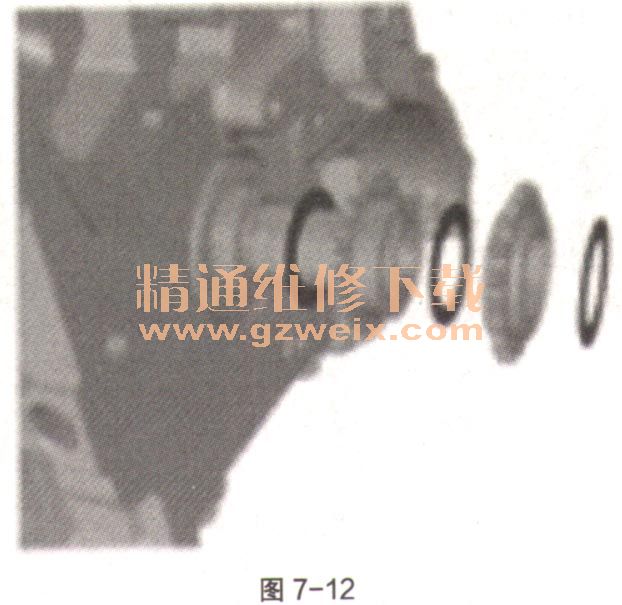

    （1）确保安装一个新的摩擦垫圈，如图7-12。

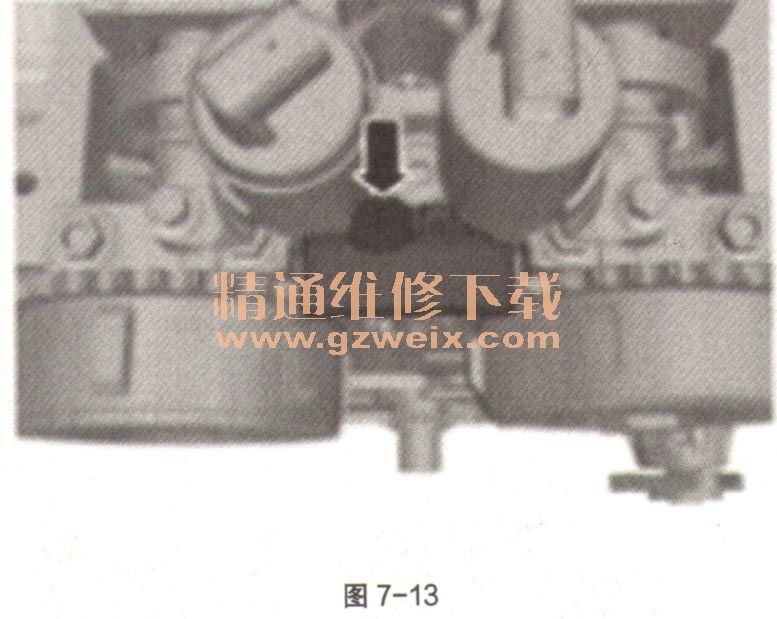

    （2）拧紧如图7-13螺栓。拧紧力矩：M6，10N·m。

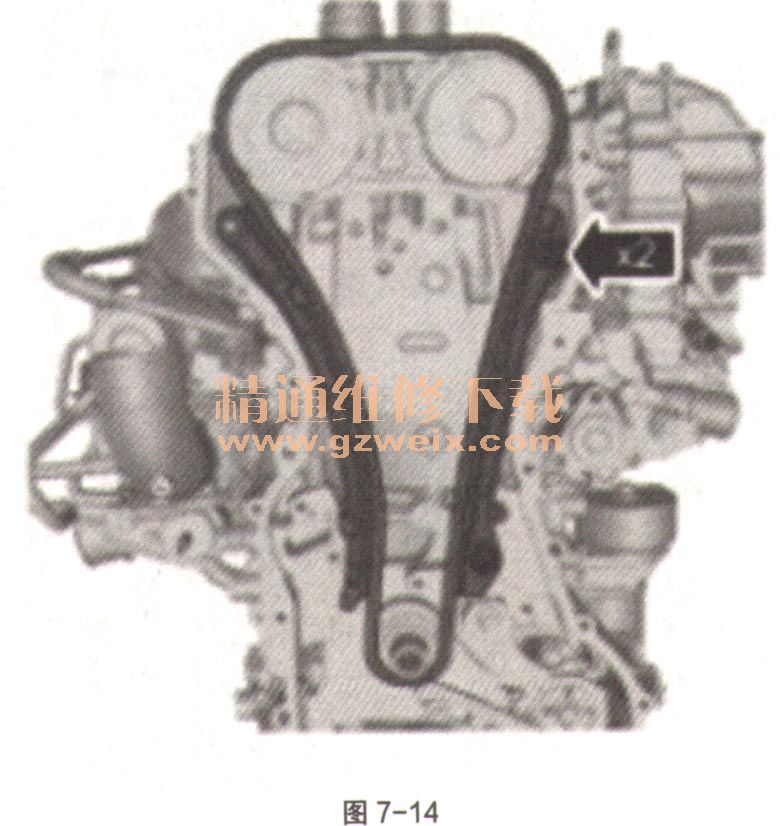

    （3）拧紧如图7-14螺栓。拧紧力矩：M6，10N·m。

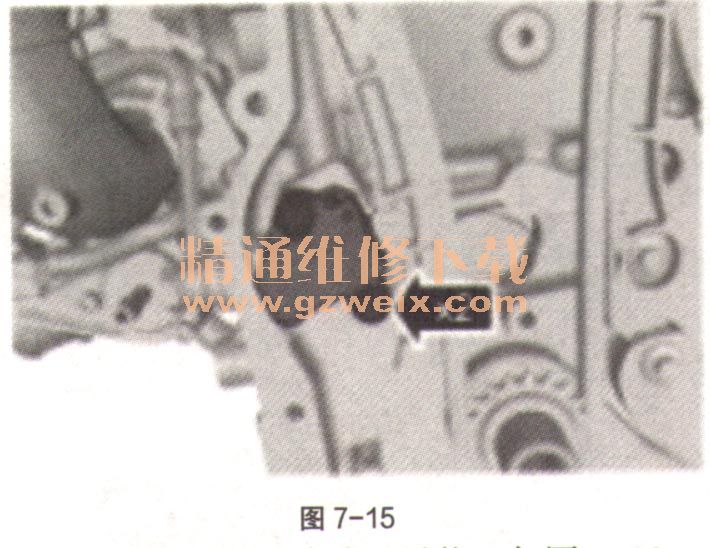

    （4）拧紧如图7-15螺栓。拧紧力矩：M6，10N·m。

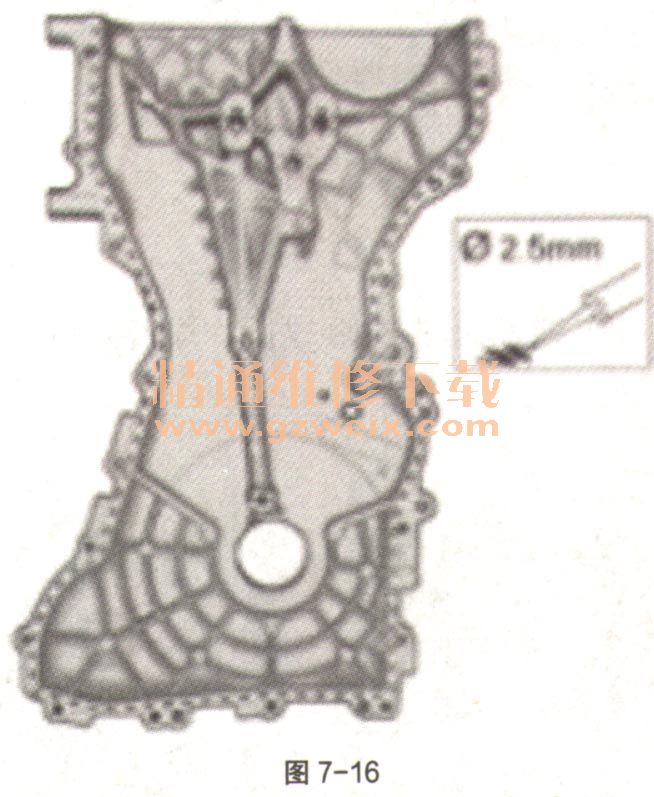

    （5）保证配合面清洁无异物，如图7-16。

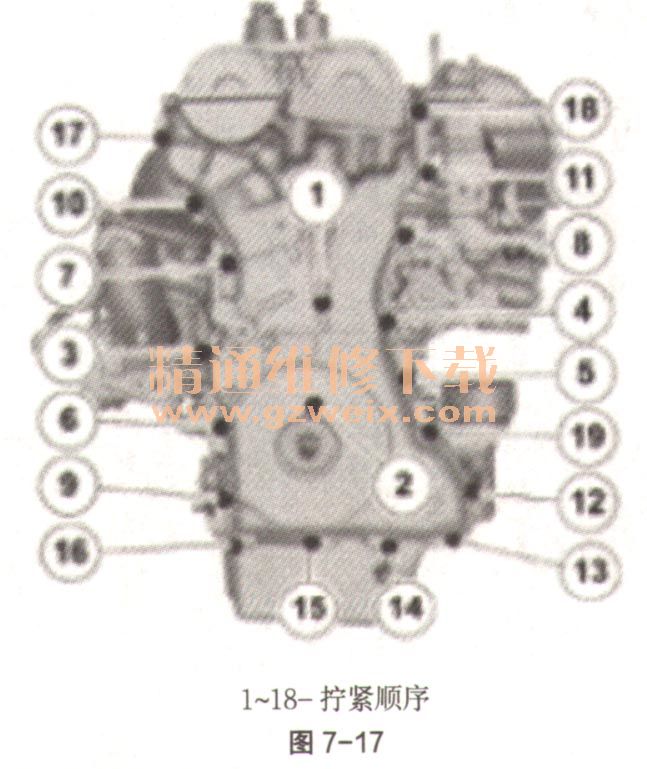

    （6）拧紧如图7-17螺栓。拧紧力矩：M6，10N·m。

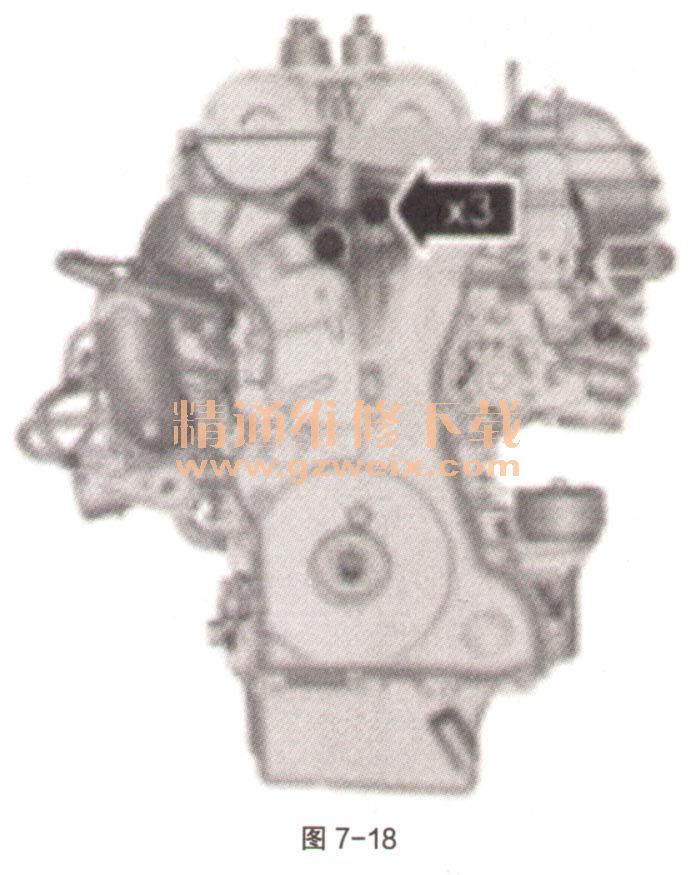

    （7）拧紧如图7-18螺栓。拧紧力矩：M10，50N·m。

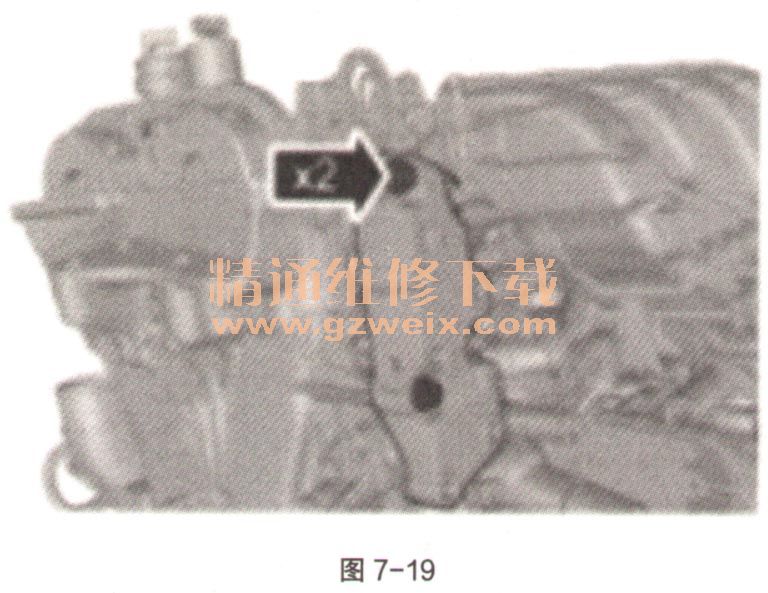

    （8）拧紧如图7-19螺栓。拧紧力矩：M8，24N·m。
