2011~2015年大众途锐3.0TSI(Touareg)(3.0 TCJTA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-03-09 09:23:56



    通用以下车型:
    大众途锐3.0TSI(Touareg)(3.0 TCJTA),2011~2015年。
    大众途锐3.MI Hybrid(Touareg)(3.0 TCCEA),2011~2015年。

   (一)凸轮轴正时链装配一览
   (1)左侧凸轮轴正时链如图5-1。

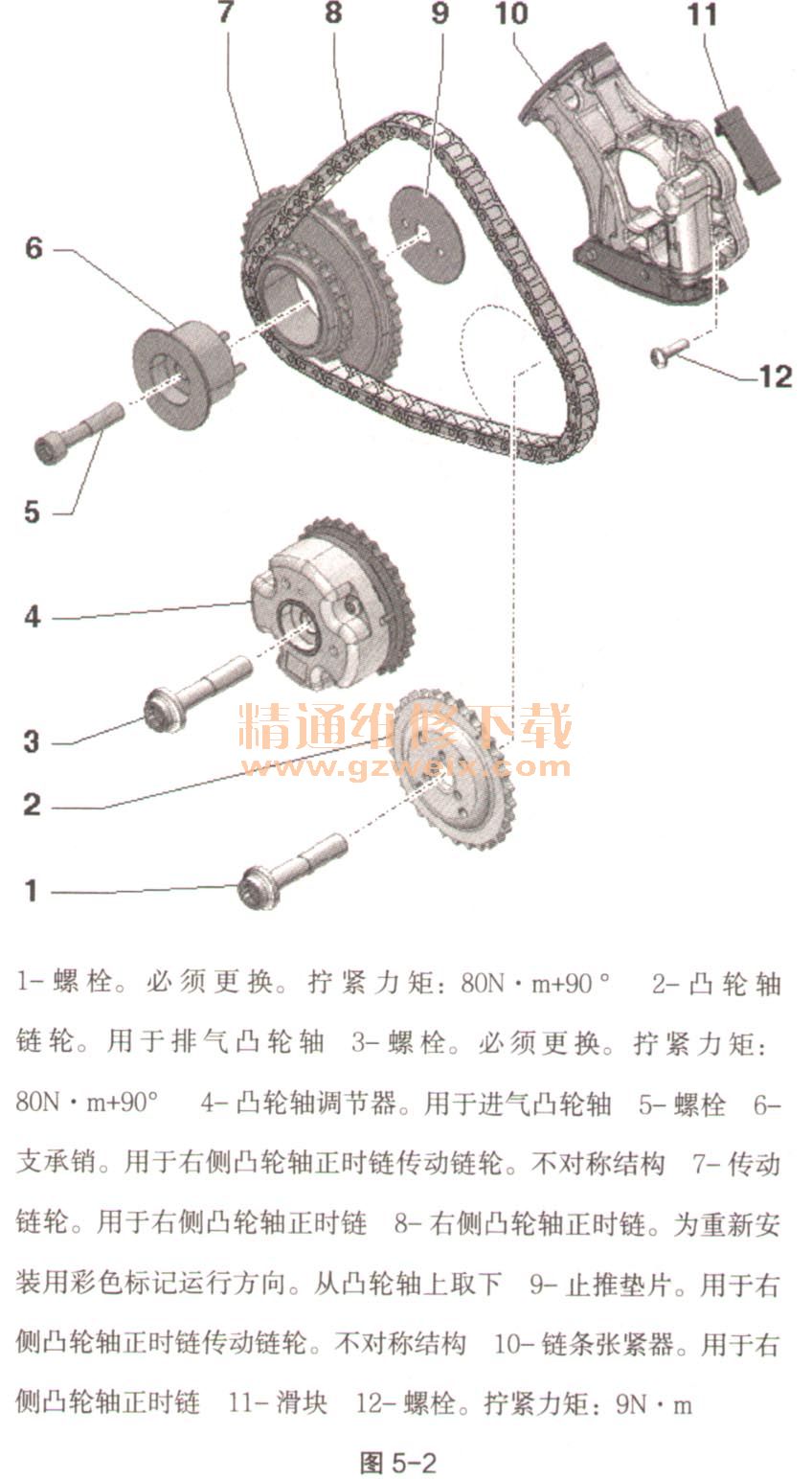

   (2)右侧凸轮轴正时链如图5-2。


     (二)检查配气相位
   (1)拆卸汽缸盖罩。
   (2)曲轴与转接头T40058和弯型环形扳手沿发动机运转方向(如图5-3中箭头)置于“上止点”。

   (3)切口(如图5-4中A)必须与分界缝(如图5-4中箭头)对齐。

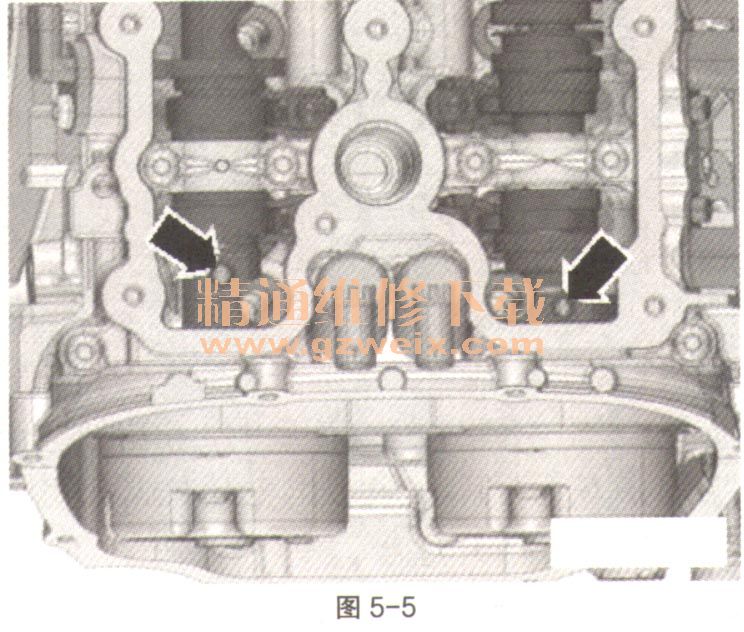

   (4)凸轮轴的螺纹孔(如图5-5中箭头)须朝上。如果错过了“上止点”,那么再将曲轴转回大约30°,重新至“上止点”。

   (5)将曲轴上的“上止点”标记处的螺旋塞如图5-6中箭头从汽缸体中拧出。

   (6)固定螺栓T40069用20N·m的力矩拧入螺孔。固定螺栓T40069必须嵌合在曲轴(如图5-7中1)的固定孔中。

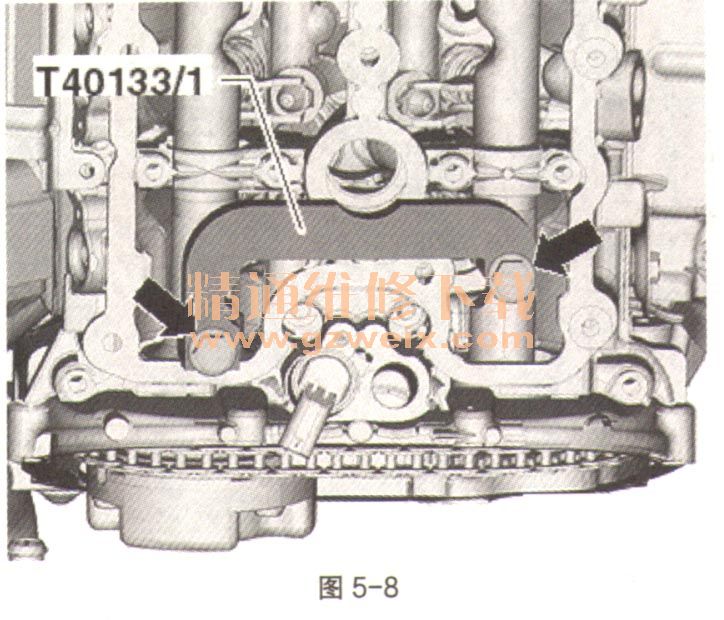

   (7)汽缸列1的凸轮轴必须用凸轮轴固定件T40133/1固定在“上止点”位置,如图5-8。

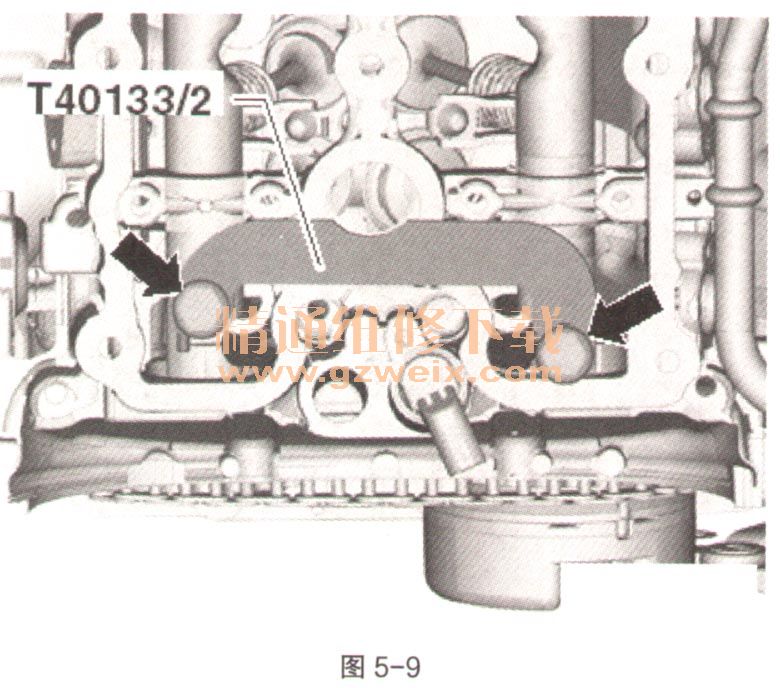

   (8)汽缸列2的凸轮轴必须用凸轮轴固定件T40133/2固定在“上止点”位置,如图5-9。如果没有固定凸轮轴,则必须调整配气相位。
