（7）将千分表和适配器安装到汽缸1的火花塞孔中。
    （8）在做功冲程期间将汽缸1移动到上止点。

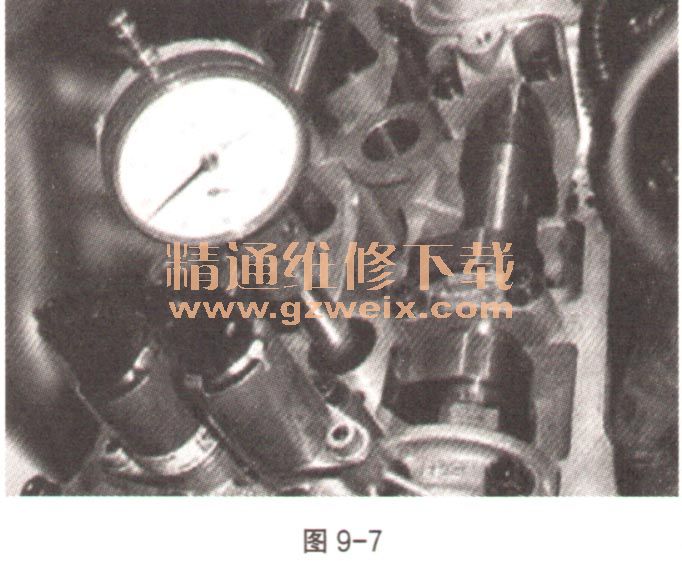

    （9）拆下千分表和适配器，如图9-7。

      （10）右侧汽缸列。
    ①用反作用工具将凸轮轴固定住。
    ②安装并紧固固定垫块（如图9-8中G），拧紧指示的相应螺钉，螺钉拧紧力矩10N·m。

    ③通过安装相应的金刚石涂层垫圈并用手拧紧指示的相应螺钉，安装并紧固进气门可变气门正时调节器（如图9-8中E）和链（如图9-8中F），螺钉拧紧力矩10N·m。
    ④通过安装相应的金刚石涂层垫圈并用手拧紧指示的相应螺钉，安装并紧固排气门可变气门正时调节器（如图9-8中D），螺钉拧紧力矩10N·m。
    ⑤安装并紧固可移动垫块（如图9-8中C），拧紧指示的相应螺钉，螺钉拧紧力矩10N·m。
    ⑥紧固张紧器（如图9-8中B），螺钉拧紧力矩40N·m。
（11）右侧汽缸列，截至发动机编号166072。
    ①安装固定垫块（如图9-9中A）。

    ②拧紧指示的螺钉。

      （12）左侧汽缸列。
    ①用反作用工具将凸轮轴固定住。

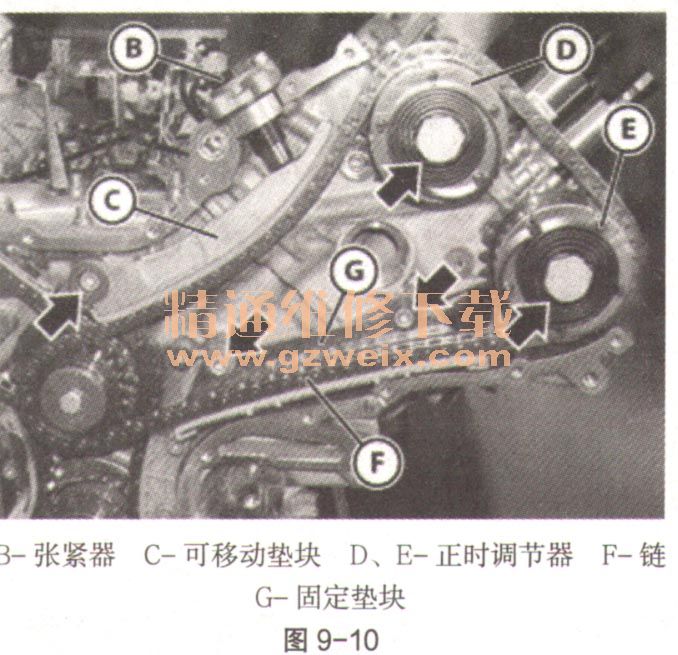

    ②安装并紧固固定垫块（如图9-10中G），拧紧指示的相应螺钉，螺钉拧紧力矩10N·m。

    ③通过安装相应的金刚石涂层垫圈并用手拧紧指示的相应螺钉，安装并紧固进气门可变气门正时调节器（如图9-10中E）和链（如图9-10中F），螺钉拧紧力矩10N·m。
    ④通过安装相应的金刚石涂层垫圈并用手拧紧指示的相应螺钉，安装并紧固排气门可变气门正时调节器（如图9-10中D），螺钉拧紧力矩10N·m。
    ⑤安装并紧固可移动垫块（如图9-10中C），拧紧指示的相应螺钉，螺钉拧紧力矩10N·m。
    ⑥紧固张紧器（如图9-10中B），螺钉拧紧力矩40N·m。
    （13）左侧汽缸列，截至发动机编号166072。

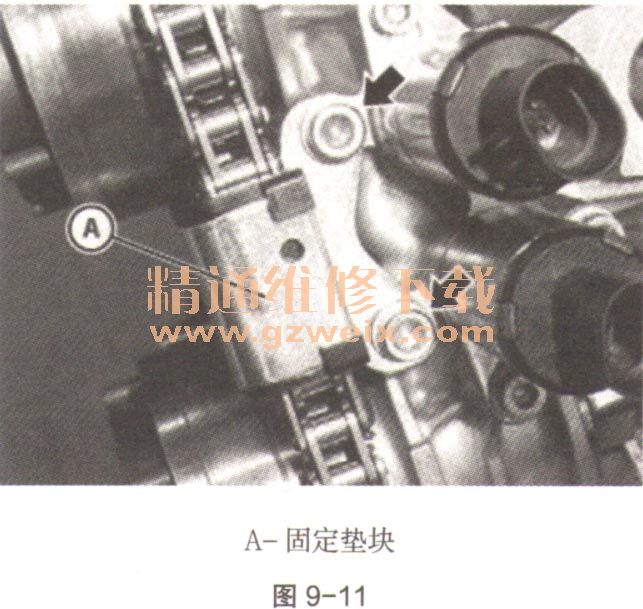

    ①安装固定垫块（如图9-11中A），螺钉拧紧力矩10N·m。

    ②拧紧指示的螺钉。
    （14）调节正时。
    （15）重新安装前发动机盖罩。
