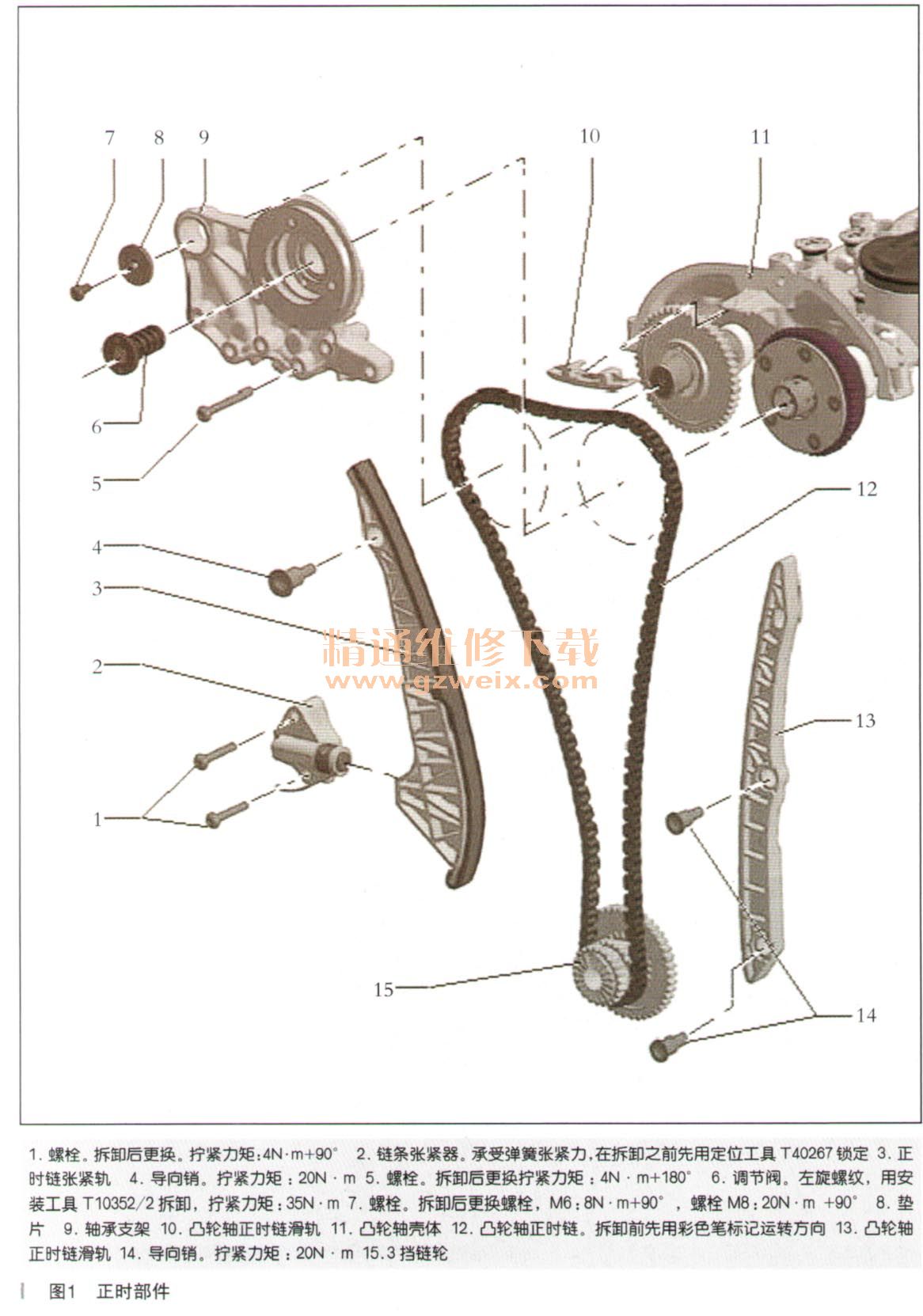

一、凸轮轴正时链装配一览，如图1所示。

    二、拆卸和安装凸轮轴正时链
      1．必备的专用工具、检测仪器以及辅助工具
     （1）拆卸工具T10352/2、固定工具T10355、锁定销T40011、装配杆T40243、定位工具T40267、凸轮轴固定装置T40271和安装工具T40266，如图2所示。

     （2）装配工具T10531，如图3所示。

    2．拆卸
     （1）在安装支撑发动机位置处拆卸。
     （2）拆卸发动机支座。
     （3）拆卸发动机支承。
     （4）拆卸正时链上部盖板。
     （5）拆卸隔音垫。
     （6）用固定工具T10355将减震器转到上止点位置。

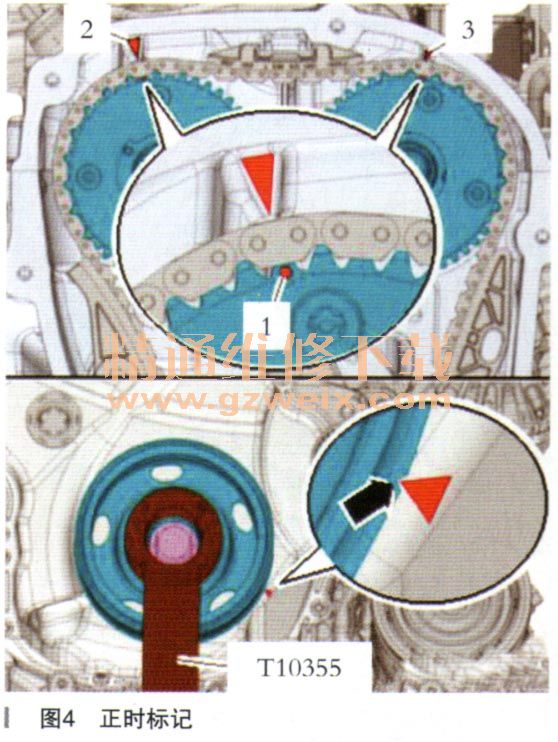

     （7）凸轮轴链轮的标记（如图4中1所示）必须与标记（如图4中2和3所示）相对。减震器切口必须与正时链下部盖板（如图4中箭头所示）上的标记相对。小心！控制阀为左旋螺纹。

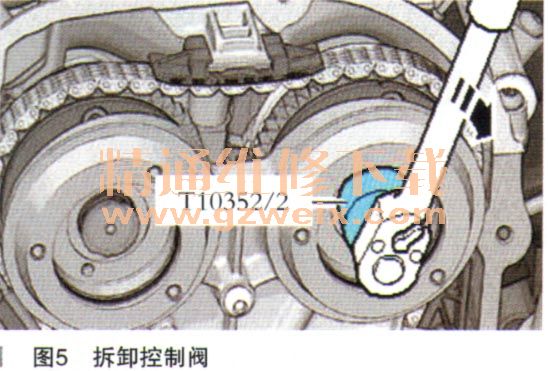

     （8）用安装工具T10352/2沿如图5中箭头方向拆卸左右两侧控制阀。

     （9）拧出螺栓（如图6中箭头所示）并取下轴承支架。拆卸正时链下部盖板。

     （10）沿如图7中箭头方向所示按压机油泵的链条张紧器张紧箍并用锁定销T40011固定。拧出螺栓（如图7中1所示）并拆卸链条张紧器。

     （11）拧出螺栓（如图8中箭头所示）。

     （12）拧入装配杆T40243（如图9中箭头所示）。压紧链条张紧器的卡环（如图9中1所示）并固定住。缓慢地沿如图9中箭头方向按压装配杆T40243并固定。

     （13）用定位工具T40267固定链条张紧器，如图10所示。拆卸装配杆T40243。
