（3）正时链单元的安装
    说明：曲轴必须位于汽缸1的上止点位置。

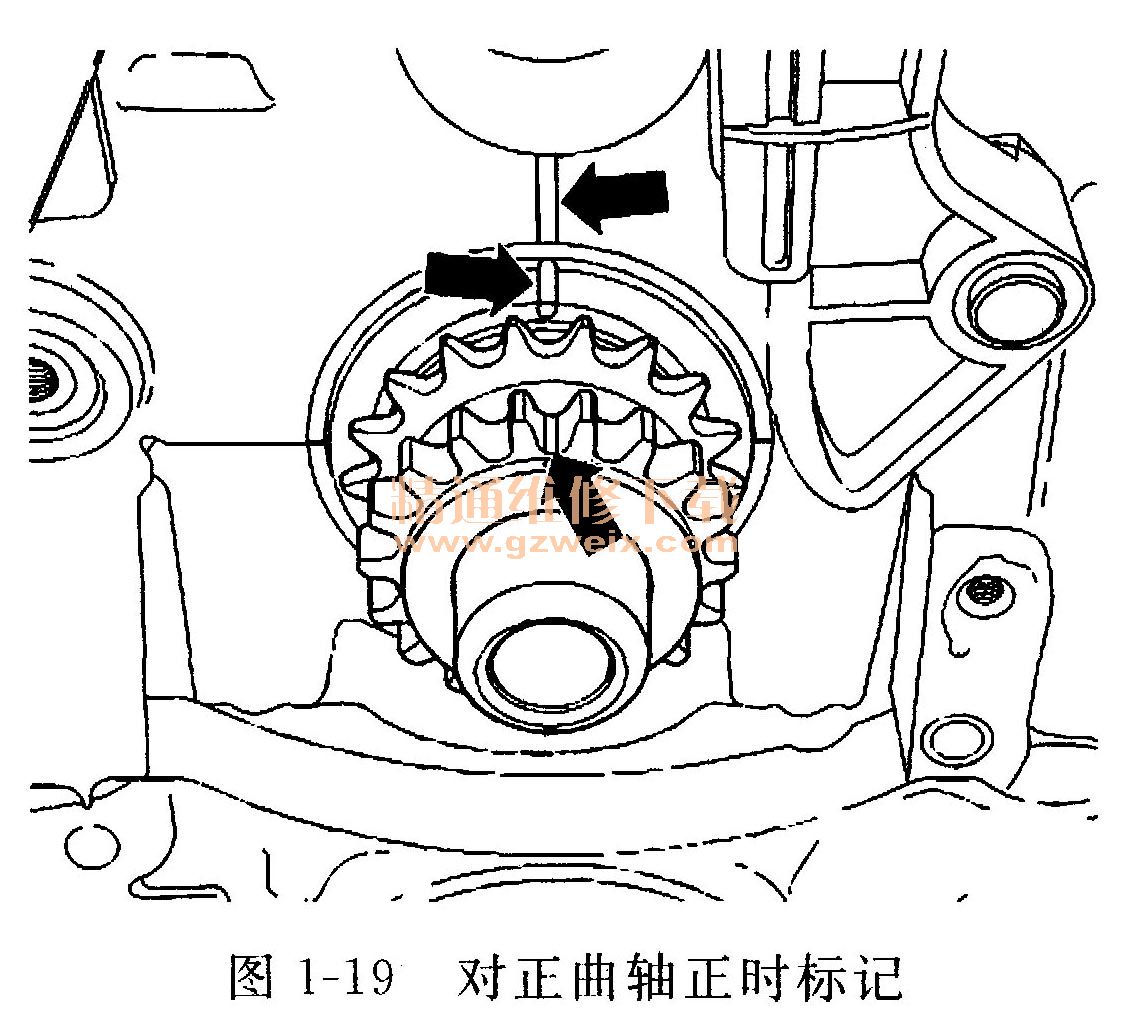

    ①如图1-19所示沿箭头方向推链轮直到曲轴轴颈的极限位置。注意与链轮铸在一起的凸缘必须插入曲轴轴颈的凹槽中。

    ②用记号笔标记链轮和汽缸体、曲轴的位置。
    ③将机油泵驱动链放到链轮上并同时将链轮放到机油泵的驱动轴上。
提示：注意机油泵驱动链上的运转方向标记。机油泵驱动轮只在一个位置与机油泵驱动轴（箭头）匹配。
    ④将机油泵驱动轴用固定支架T10172固定。
    ⑤将新的固定螺栓用20N·m的力矩拧紧并继续转动1/4圈（90°）。
    ⑥将链条张紧器安装到机油泵驱动链上并用15N·m的力矩拧紧紧固螺栓。
    ⑦将张紧弹簧用一把螺丝刀安装到固定销上。
    ⑧用手给链轮拧上一个新的紧固螺栓。
    ⑨将正时链装到曲轴链轮、排气凸轮轴链轮和凸轮轴调节器上，并用手给凸轮轴调节器拧上一个新的紧固螺栓。

    提示：注意正时链上的运转方向标记。导向套安装在进气凸轮轴和凸轮轴调节器之间。凸轮由调节器的紧固螺栓为左旋螺纹。
    ⑩安装链条张紧器并用9N·m的力矩拧紧紧固螺栓。
    11从链条张紧器中拔出定位销T40011，张紧正时链。
    12检查曲轴链轮和汽缸体上的标记，它们必须相互重叠。
    13用40N·m的力矩拧紧紧固螺栓，并用50N·m的力矩拧紧螺栓（使用固定支架T10172）。

    提示：应查过配气相位后，继续转动1/4圈（90°）拧紧紧固螺栓。凸轮轴调节器的紧固螺栓为左旋螺纹。
    14拧下螺栓（箭头）并将凸轮轴固定件T10171 A从凸轮轴箱上取下。
    15检查配气相位。
    16将凸轮轴正时齿轮用固定支架T10172固定并用一把刚性扳手将紧固螺栓（左旋螺纹）继续转1/4圈（90°） 。

    提示：凸轮轴调节器的紧固螺栓为左旋螺纹。在拧紧螺栓时，凸轮袖正时齿轮不允许转动。
    17安装机油泵齿轮盖板。
    18安装正时齿轮箱罩。
    19安装油底壳。
    20安装曲轴皮带轮。
    21安装多楔皮带。
