②拆卸制动助力器真空泵。
    ③拆下汽缸盖罩。
    ④拆下正时链上部盖板。

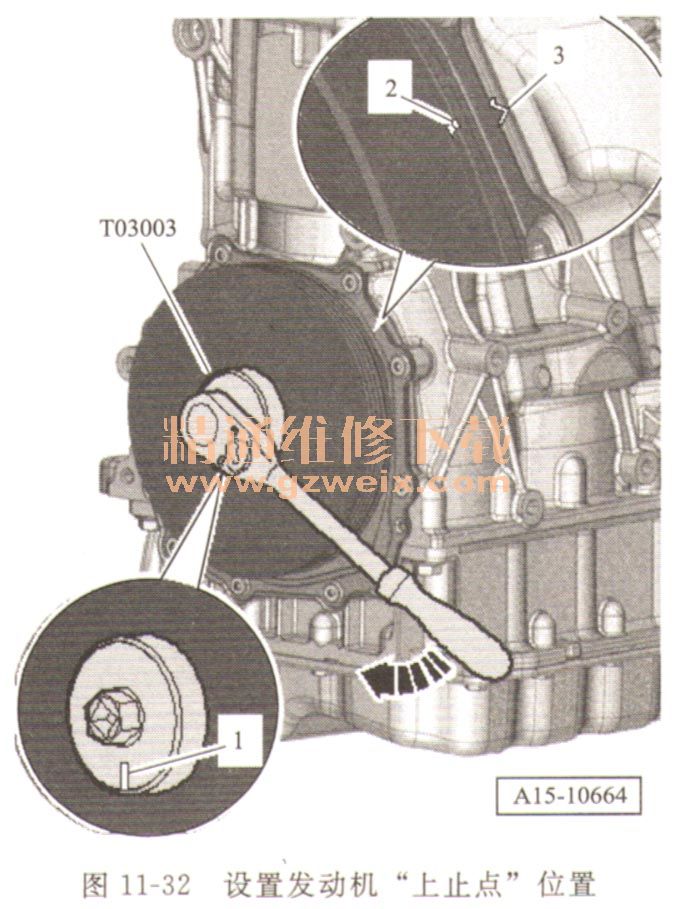

    ⑤用扳手T03003沿发动机转动方向转动曲轴到“上止点”。
    扳手T03003中的缺口1与油底壳密封面垂直。减振器上的标记2和密封法兰上的标记3相对（见图11-32）。

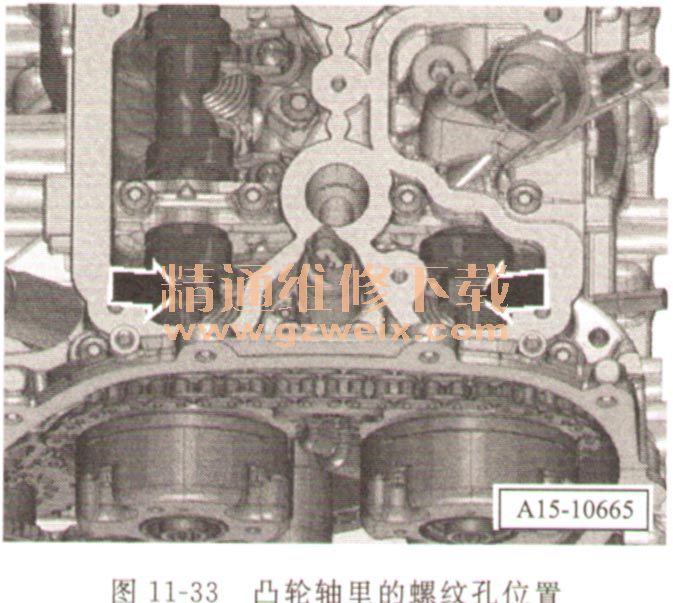

    ⑥凸轮轴里的螺纹孔必须指向上面。如果螺纹孔未朝上，则转动曲轴360°（见图11-33） 。

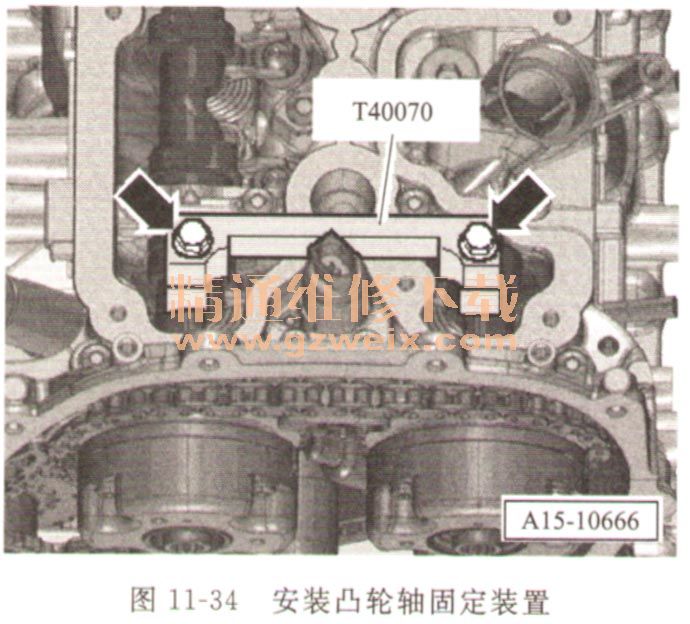

    ⑦将凸轮轴固定装置T40070安装到汽缸盖上，将螺栓用25N·m的力矩拧紧（见图11-34）。

    如果对着汽缸盖螺栓的孔仍是空的，则说明凸轮轴固定装置T40070安装正确。

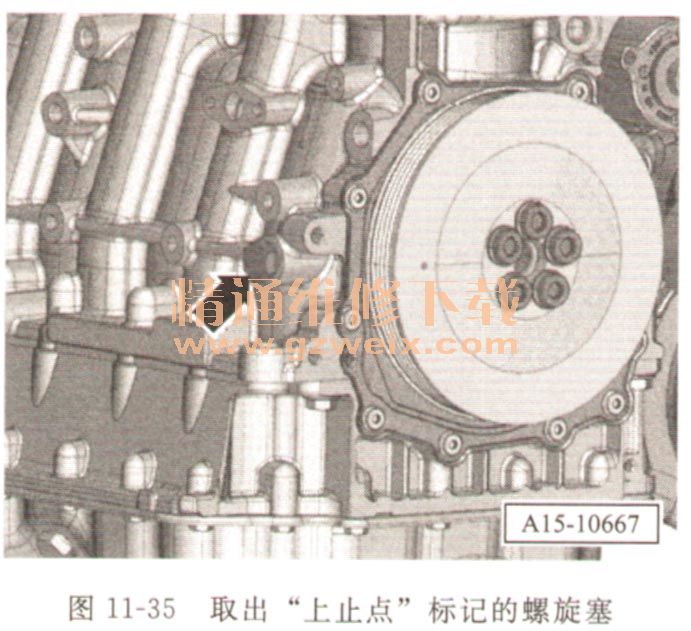

    ⑧将“上止点”标记的螺旋塞从汽缸体上拧出（见图11-35） 。

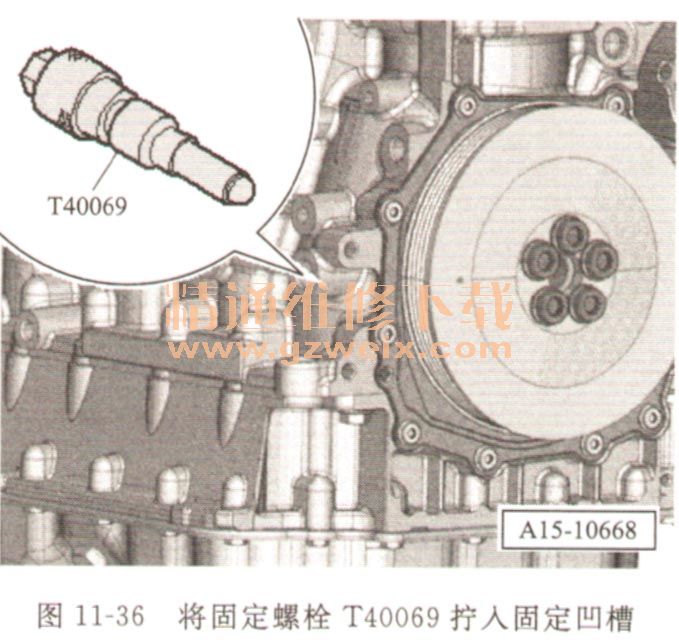

    ⑨以15N . m的力矩将固定螺栓T40069拧入固定凹槽。如果需要，略微来回转动曲轴使螺栓完全居中（见图11-36） 。

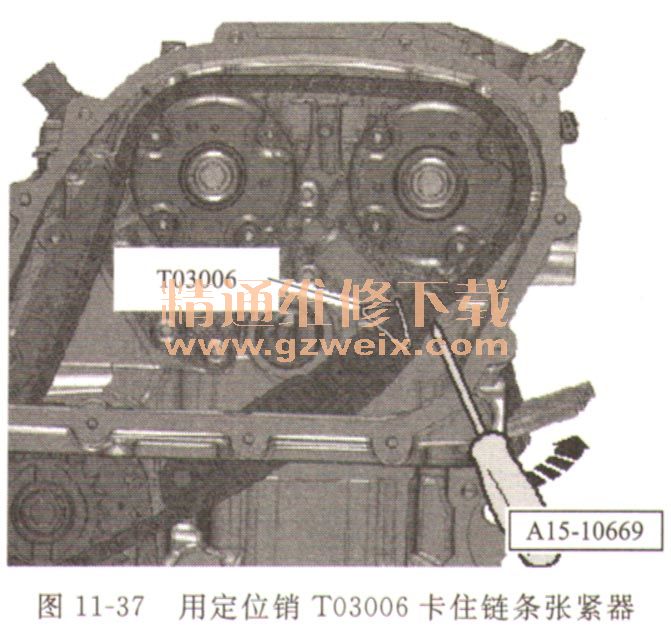

    ⑩如图11-37所示，用一把螺丝刀向内按压凸轮轴正时链链条张紧器的滑轨到限位位置，用定位销T03006卡住链条张紧器。

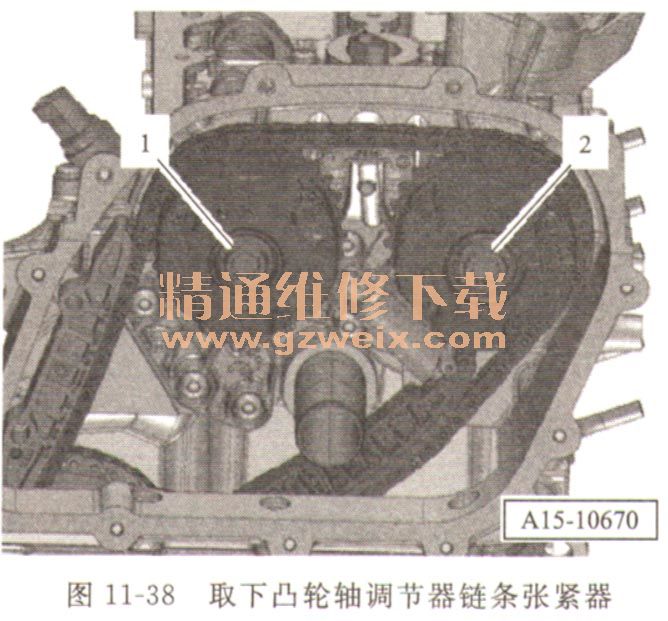

  11.拧出螺栓1和2，取下凸轮轴调节器链条张紧器（见图11-38） 。

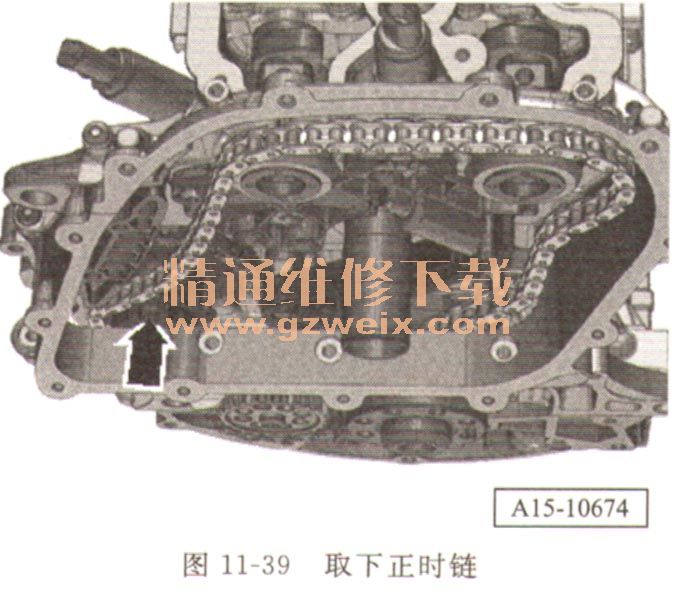

  12.如图11-39所示，将凸轮轴正时链从凸轮轴正时链驱动轮上取下。
