奔驰642柴油发动机正时维修
来源:本站整理  作者:佚名  2017-02-09 11:39:14

适用于发动机642在车型207、212、218、221、222中的操作。
(1)检查发动机正时链
①拆下右侧汽缸盖罩。
②将压紧工具安装到凸轮轴3的中央凸轮轴轴承上,压紧工具发挥凸轮轴轴承的功能,并可减轻凸轮轴支架上的负载。
③拆下风扇单元。
④将防护板插到冷却器上。
⑤分开增压空气冷却器,然后在保持冷却液管路连接的情况下放到一旁。
    ⑥拆下V带。
⑦将1号汽缸的活塞置于点火上止点(TDC)处,参见下述检查发动机气门正时。
⑧通过将止动销2插入孔1来锁止凸轮轴3。
⑨继续通过皮带轮6沿发动机运转方向转动发动机,直至可以感觉到轻微的阻力。
⑩检查正时链4的链条延伸,切勿沿发动机转动的相反方向转动发动机。否则,这可能会导致测量错误。通过凸轮轴3锁止时皮带轮6的位置间接检查正时链4的延伸长度。如果正时箱盖罩5上的撑杆位于上止点标记(箭头A)和上止点标记后11度(箭头B)之间,则发动机正时链4仍处于允许公差范围内。否则,则必须更换发动机正时链4。以上操作涉及部件与位置见图1-124。

11.按照拆卸的相反顺序进行安装。
(2)检查发动机气门正时
    ①拆下汽缸盖罩。
    ②将压紧工具套件安装到汽缸盖的中央凸轮轴轴承上,压紧工具套件承担凸轮轴轴承的功能,并可减轻凸轮轴支架上的负载。
    ③检查发动机正时链。

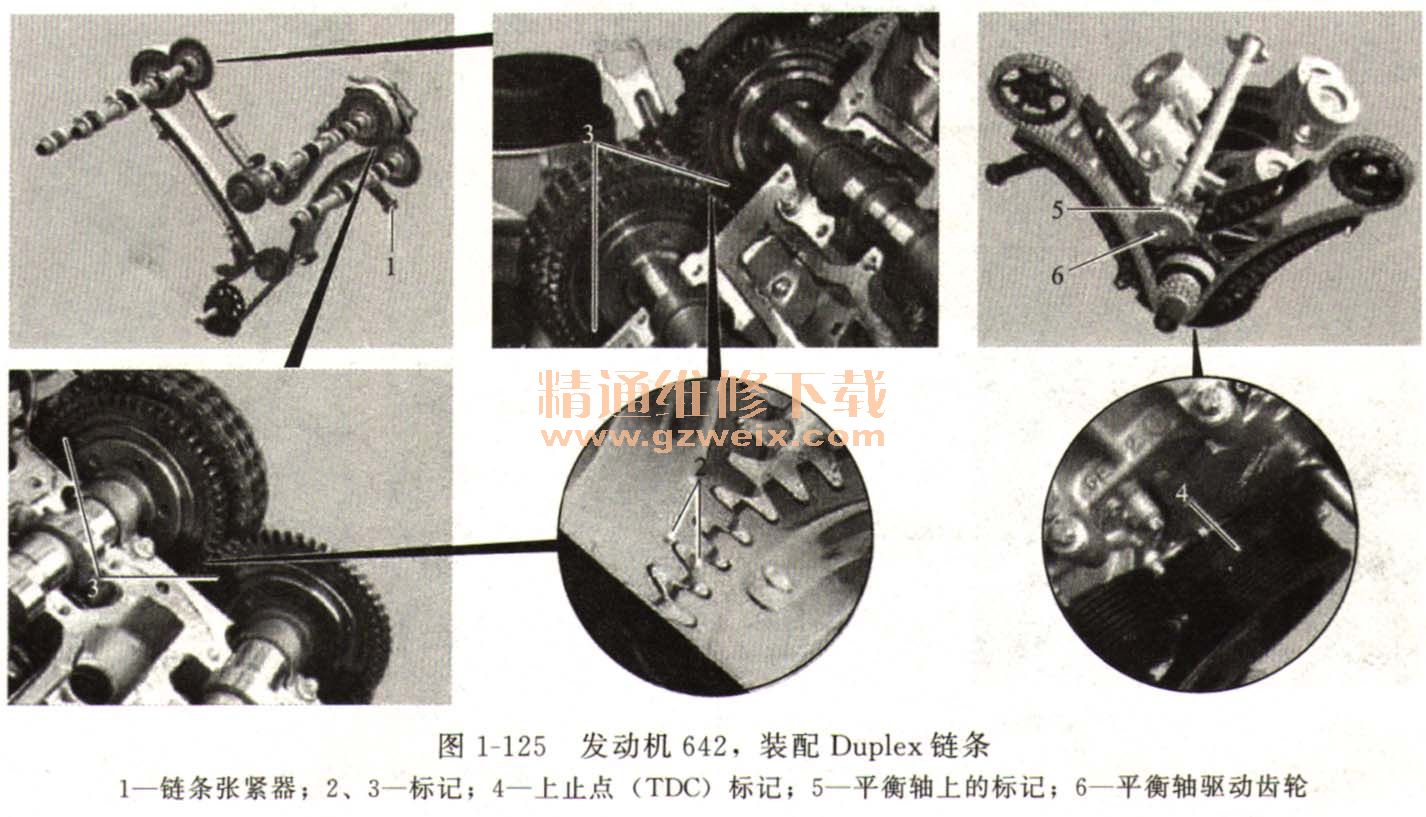

    ④将汽缸1的活塞置于点火上止点(TDC)处,沿发动机运转方向转动发动机曲轴,凸轮轴链轮的标记2必须正好彼此相对。凸轮轴链轮上的标记3必须与汽缸盖对准,并且位于左侧。皮带轮上的上止点(TDC)标记4必须与正时箱盖罩上的撑杆对齐。
    ⑤检查平衡轴的基本位置,仅适用于损坏时。
    ⑥按照拆卸的相反顺序进行安装。
    ⑦在发动机运转的情况下,检查是否漏油。以上步骤中涉及部件与位置见图1-125。

[1] [2]  下一页
