2016款一汽奥迪Q5 40TFSI CUHA发动机(2.0T)正时校对方法(上)
来源:汽车维修技师  作者:佚名  2016-04-08 08:20:38

    此发动机为EA888第三代发动机。
    一、凸轮轴正时链装配一览(如图1所示)

    二、三级链轮安装位置
    两面(如图2中箭头所示)必须相对。

    三、平衡轴驱动链安装一览(如图3所示)

    四、拆卸和安装凸轮轴正时链
    1.所需要的专用工具和维修设备
    (1)拆卸工具T10352、固定支架T10355、定位销T40011、装配杆T40243、插入定位工具T40267和凸轮轴固定装置T40271,如图4所示。

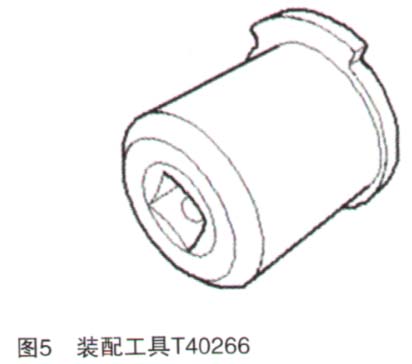

    (2)装配工具T40266,如图5所示。

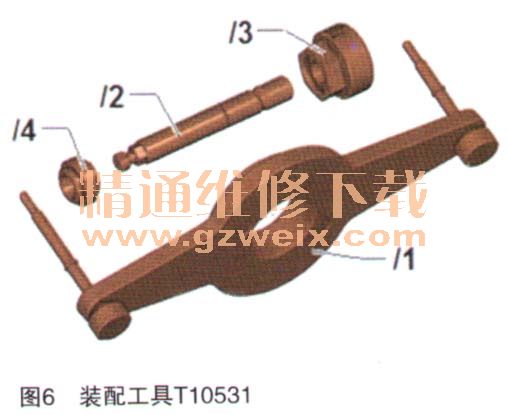

    (3)装配工装T10531,如图6所示。装配工装T10531的各部件:定位件T10531/1、张紧销T10531/2、旋转工具T10531/3和带肩螺母T10531/4。

    2.拆卸
    (1)拆卸正时链上部盖板。
    (2)拆卸隔音垫。
    (3)当心!控制阀有左旋螺纹。用装配工具T10352/2沿如图7中箭头方向拆下左侧和右侧的控制阀。

[1] [2] [3]  下一页
