2009款沃尔沃XC70装备D5244T16 2.4L柴油发动机正时校对方法
    1．发动机正时带单元分解

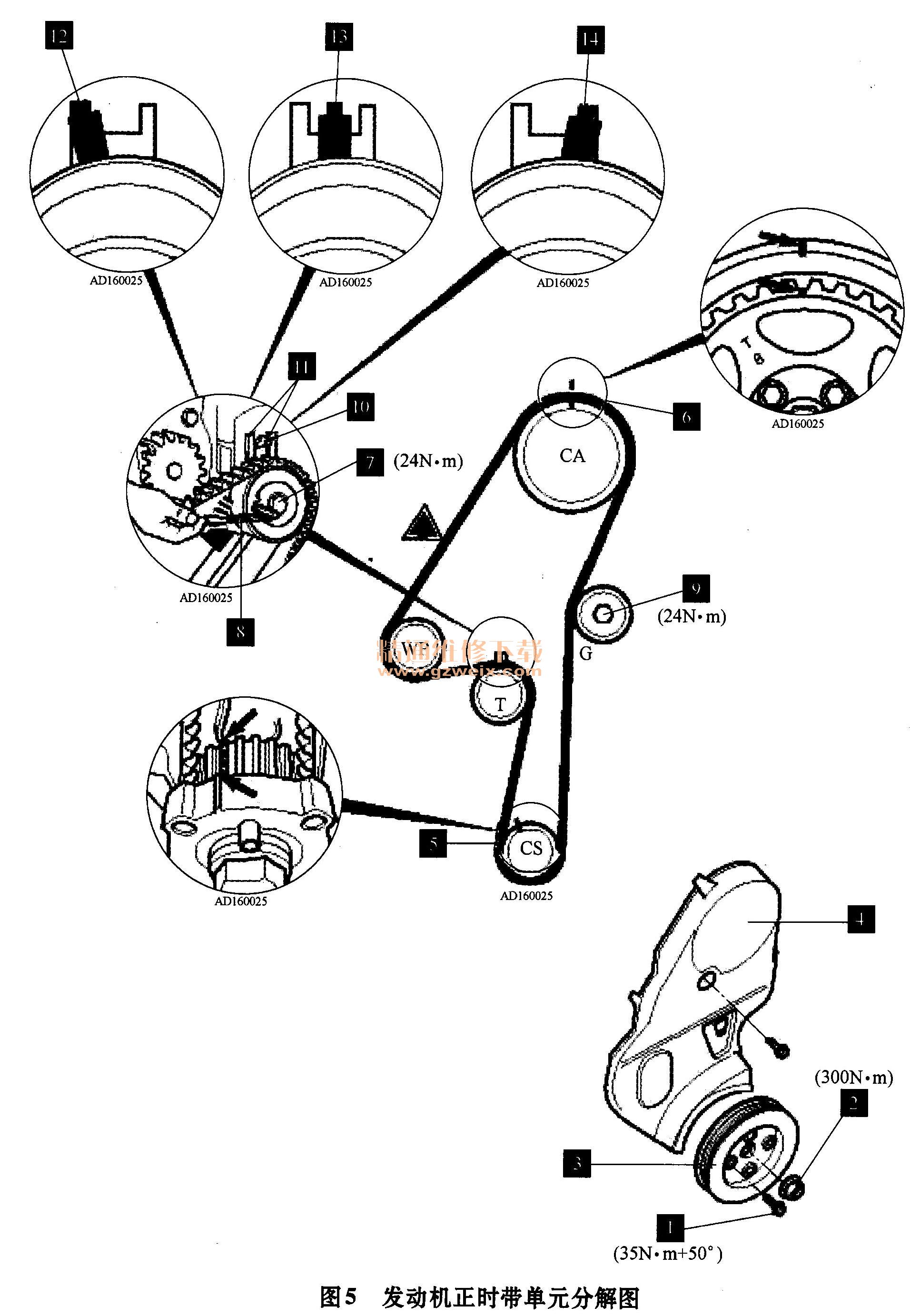

    发动机正时带单元分解图如图5所示。

    2．发动机正时带单元拆卸步骤
    1）升起和支撑车辆前部。
    2）拆卸右前轮、右前内侧翼板、辅助传动带、发动机罩盖。
    3）移动冷却液膨胀罐到一侧，不要断开软管连接。
    4）支撑发动机，拆卸发动机安装支座、发动机右侧中间支座和发动机右侧支座。
    5）拆除曲轴带轮螺栓1。
    6）安装曲轴带轮固定工具。说明这个工具使用35～40mm长的螺栓。
    7）拆卸曲轴带轮中央螺母2，接着拆下曲轴带轮3。
    8）安装曲轴带轮中央螺母2。
    9）移动PAS软管到一侧，不要拆开软管。
    10）拆卸正时带盖4。
    11）顺时针转动曲轴，直到正时标记5、6对齐。
    12）松开张紧带轮螺栓7。
    13）顺时针转动张紧带轮，直到内六角键孔指向10点钟位置，使用6mm内六角扳手8转动带轮。
    14）拆卸正时带、导向带轮螺栓9、导向带轮、张紧带轮螺栓7、张紧带轮。
    3．发动机正时带单元安装步骤
      1安装新的导向带轮。
      2紧固导向带轮螺栓9到24N·m。
      3安装新的张紧带轮，用内六角键孔位于10点钟位置。
      4）确保张紧带轮固定。
      5）轻轻地拧紧张紧带轮螺栓7。
      6）确保各正时标记5、6对齐。
      7）从曲轴链轮开始，逆时针转动安装正时带。确保正时带的非张紧侧是拉紧的。
    8）顺时针转动曲轴链轮，直接张紧凸轮轴链轮与曲轴链轮之间的正时带。
    9）使用6mm内六角扳手8逆时针转动张紧带轮，直到标记点10通过定位标记11。
    10）顺时针缓慢的转动张紧带轮直到指针对齐，根据发动机的温度：－20℃对准标记12的左边；20℃对准标记13的中心；50℃对准标记14的右边。
    11）拧紧张紧带轮螺栓7到24N·m。
    12）确保张紧带轮指针正确对准。
    13）按压正时带，确保张紧带轮指针自由移动。
    14）顺时针转动曲轴两圈。
    15）确保正时标记5、6对齐。
    16）确保张紧带轮指针正确对齐：－20℃对齐标志12的左边；20℃对齐标志13的中央；50℃对齐标志14的右边。
    17）如果没有对齐，重复安装次序。
    18）按与拆卸相反的顺序安装其他组件。
    19）紧固曲轴带轮螺母2到300N·m。
