福特蒙迪欧AOBA 2. 0L发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2014-02-18 15:15:02

2．正时链单元的安装步骤

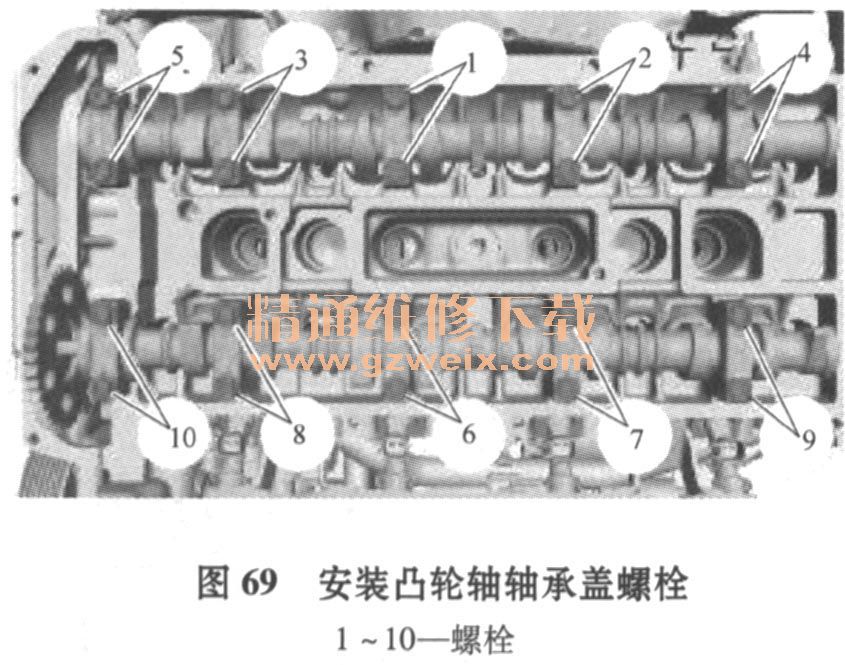

1）给凸轮轴轴承盖上油，安装凸轮轴轴承盖，如图69所示。拧紧力矩：阶段1;7N·m；阶段2 ; 16N·m。

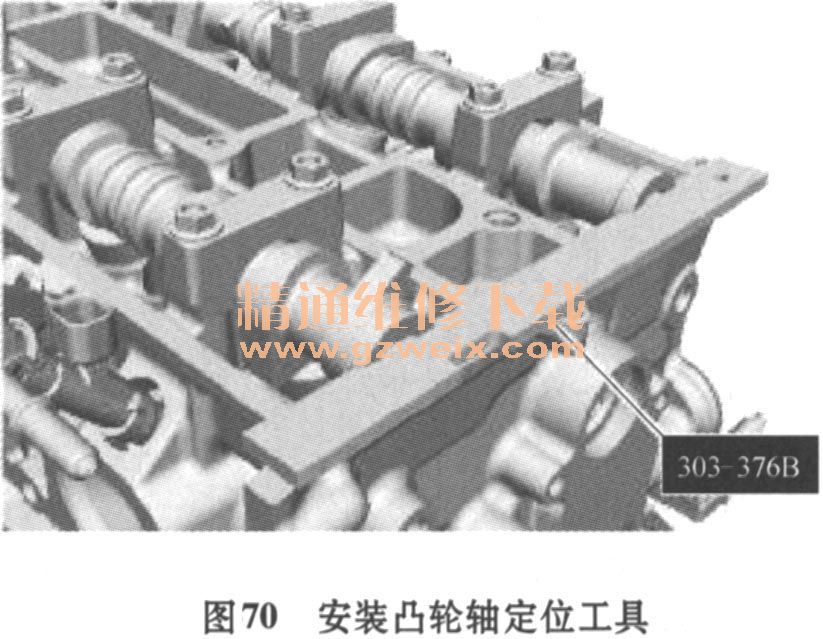

2）安装凸轮轴固定专用工具：303-376B,如图70所示。

3）用2mm打孔器锁定张紧器，安装张紧器，紧固螺栓，拧紧力矩：10N·m，如图71所示。

4）安装正时链导轨紧固螺栓，拧紧力矩：10N·m，如图72所示。

    5）在此阶段仅用手拧紧螺栓。
    6）拔出张紧器锁销。
    7）小心用呆扳手和六角螺栓，固定凸轮轴，以防止其转动。拧紧力矩：72N·m。
    8）在正时链盖罩与缸体接合面涂抹硅脂密封剂（WSE-M4 G323 -A4/2 U7 J-M4 G323 -AA ）。
    9）如图73所示，安装正时链盖罩，按图中数字顺序紧固螺栓，拧紧力矩：螺栓1～8 ; 10N·m，螺栓9 ; 48N·m，螺栓10～19;10N·m，螺栓20～22: 48N·m。
