福特蒙迪欧AOBA 2. 0L发动机正时校对方法
来源:本站整理  作者:佚名  2014-02-18 15:15:02

    1.正时链单元的拆解方法
    1)如图63所示转动曲轴,直至一缸活塞与压缩行程上止点(TDC)成45°。

    2)如图64所示,用专用工具:205-072、205-072-02,拆下曲轴。

    3)如图65所示,用专用工具:303-293,拆下曲轴垫圈,拆卸正时链盖罩。

    4)如图66所示,用专用工具:100-010(2)和2mm的旋具(3),锁定张紧器(1)。

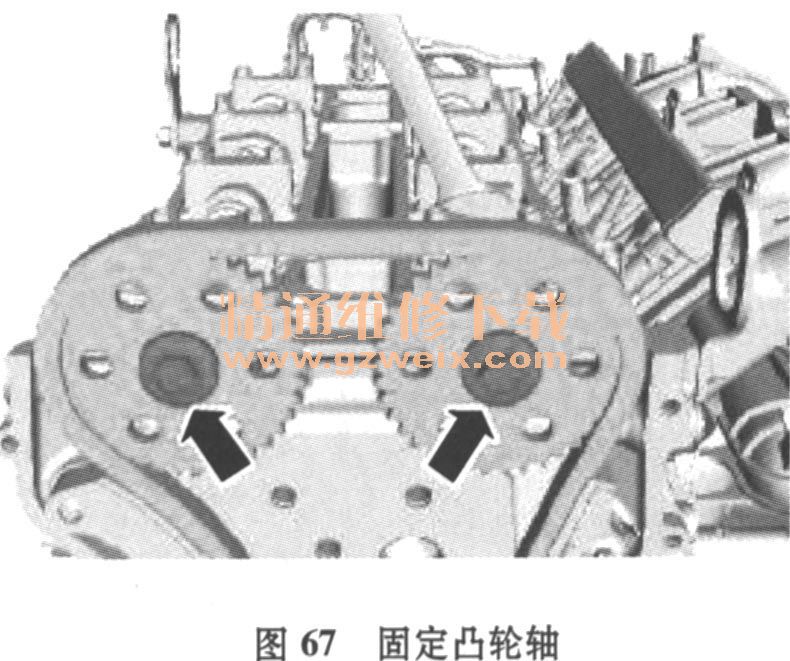

    5)如图67所示,小心用呆扳手和六角螺栓,固定凸轮轴,以防止其转动。

    6)拆下正时链导轨,拆下张紧器,如图68所示。

    7)拆下张紧轨。
    8)拆下正时链条。

[1] [2]  下一页
