雪佛兰LCU 1. 4L发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2014-02-11 15:08:19

    装备的车型有2011～2012款爱唯欧，2011～2012款新赛欧
    1．正时链单元分解
    LCU发动机正时链单元分解图如图56所示。

    2．正时链单元拆解方法
    1）拆下发动机前盖。
    2）如图57所示，拆下正时链条张紧器螺栓（1）和张紧器（2）。

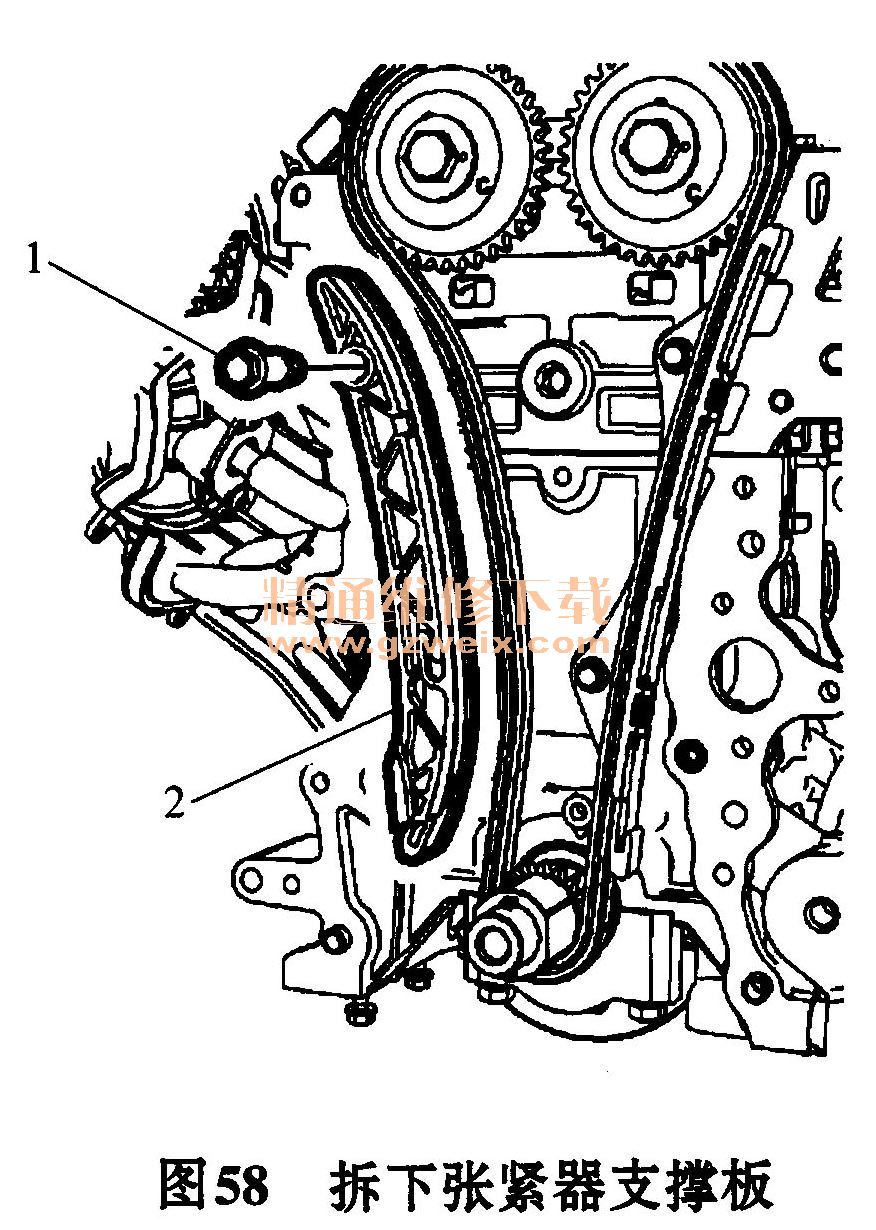

    3）如图58所示，拆下正时链条张紧器支撑板螺栓（1）和张紧器支撑板（2）。

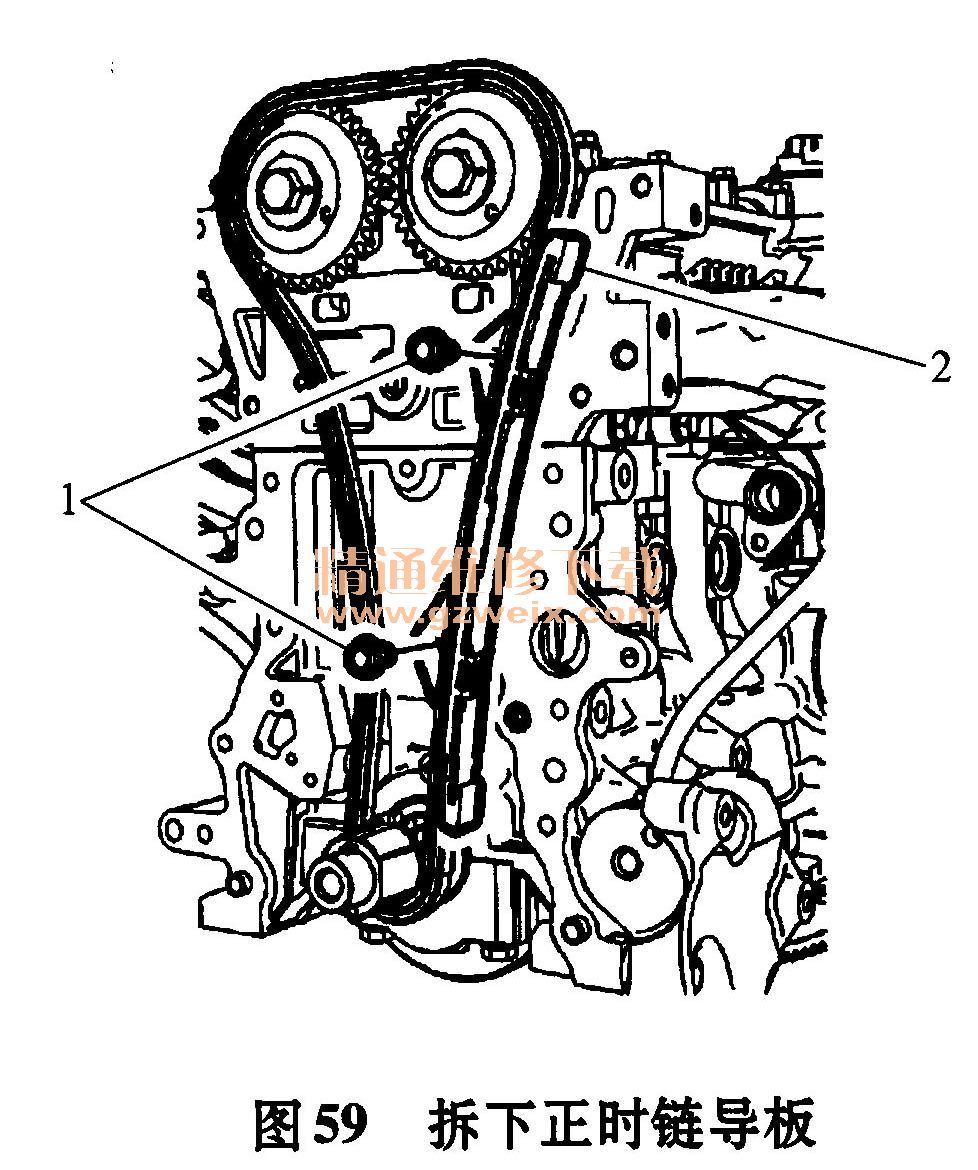

    4）拆下两个正时链条导板螺栓（1），如图59所示。

    5）拆下正时链条导板（2），如图59所示。

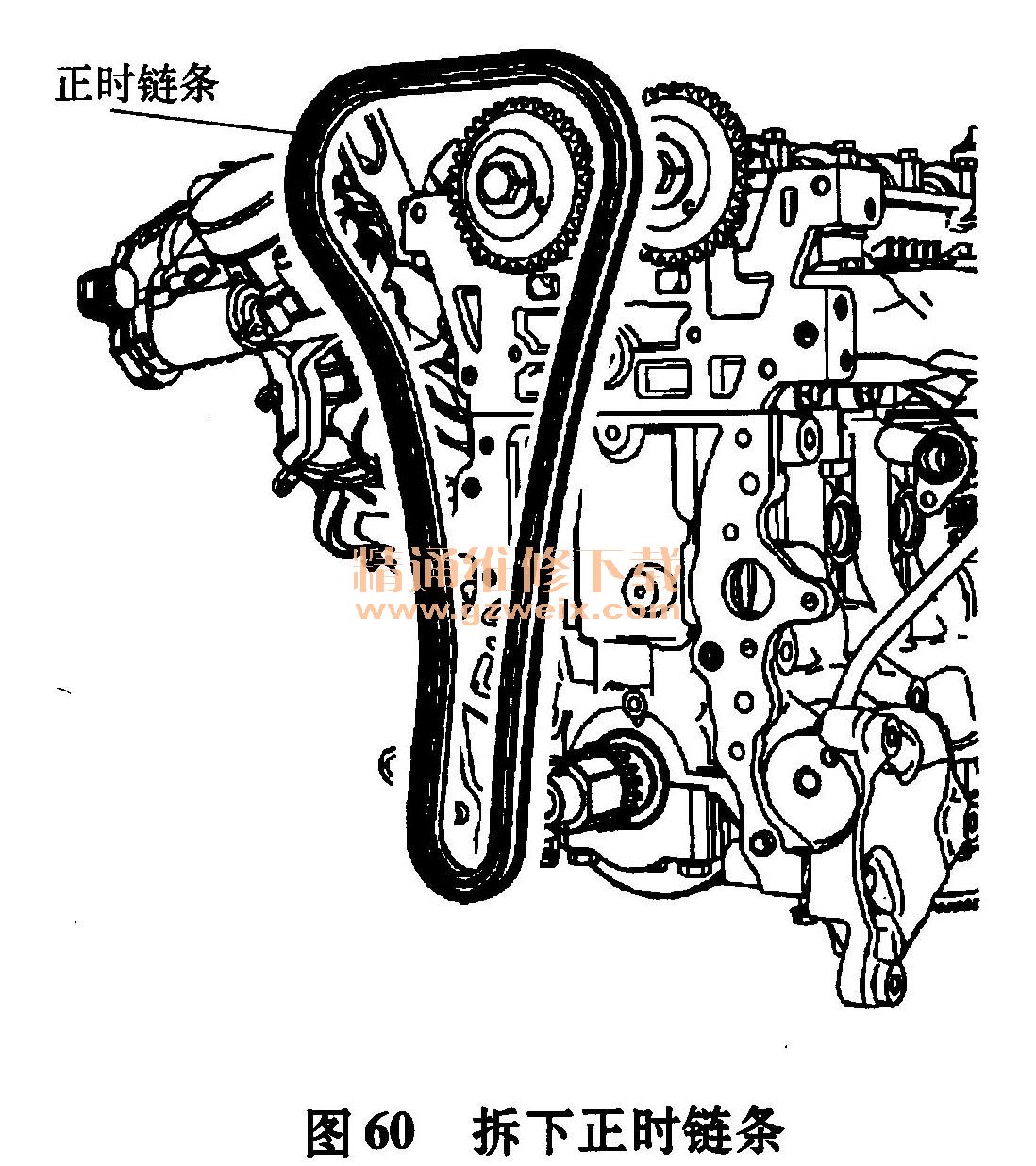

    6）拆下正时链条，如图60所示。
