斯巴鲁傲虎(OUTBACK)2.5L(H4SO)发动机正时校对方法
来源:本站整理  作者:佚名  2013-12-12 13:56:44

    一、OUTBACK(傲虎)轿车2.5L (H4SO)发动机正时带部件识别
    OUTBACK(傲虎)轿车2. 5L(H4SO)发动机正时带部件识别见图31。

    二、OUTBACK(傲虎)轿车2.5L (H4SO)发动机正时带拆卸
    1)拆卸V带。
    2)拆卸曲轴带轮。
    3)拆卸正时带罩。
    4)拆卸正时带导轨(图32)。

    5)如果正时带上的定位标记或箭头标记(指示转动方向)已经消失,则拆卸正时带前先按照如下程序在正时带上做上新的记号。
    ①按照图33所示,用专用工具转动曲轴,使链轮上的标记a与气缸体上的缺口b对齐。然后确保右侧凸轮轴链轮标记c,凸轮盖和气缸盖配合面d或左侧凸轮轴链轮的标记e和正时带罩上的槽口f已经调整好,见图34。

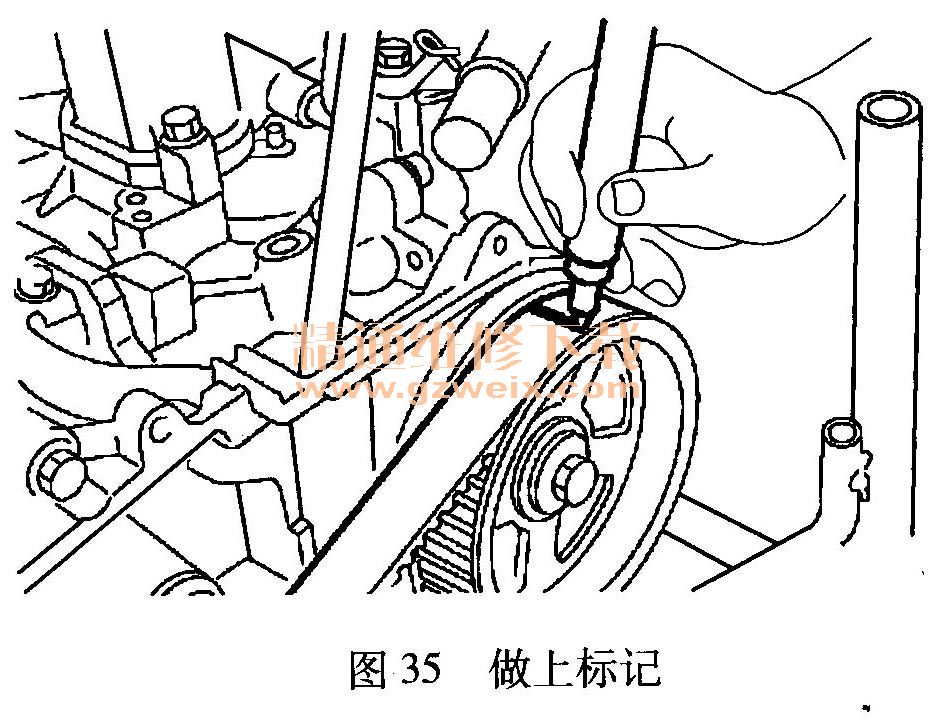

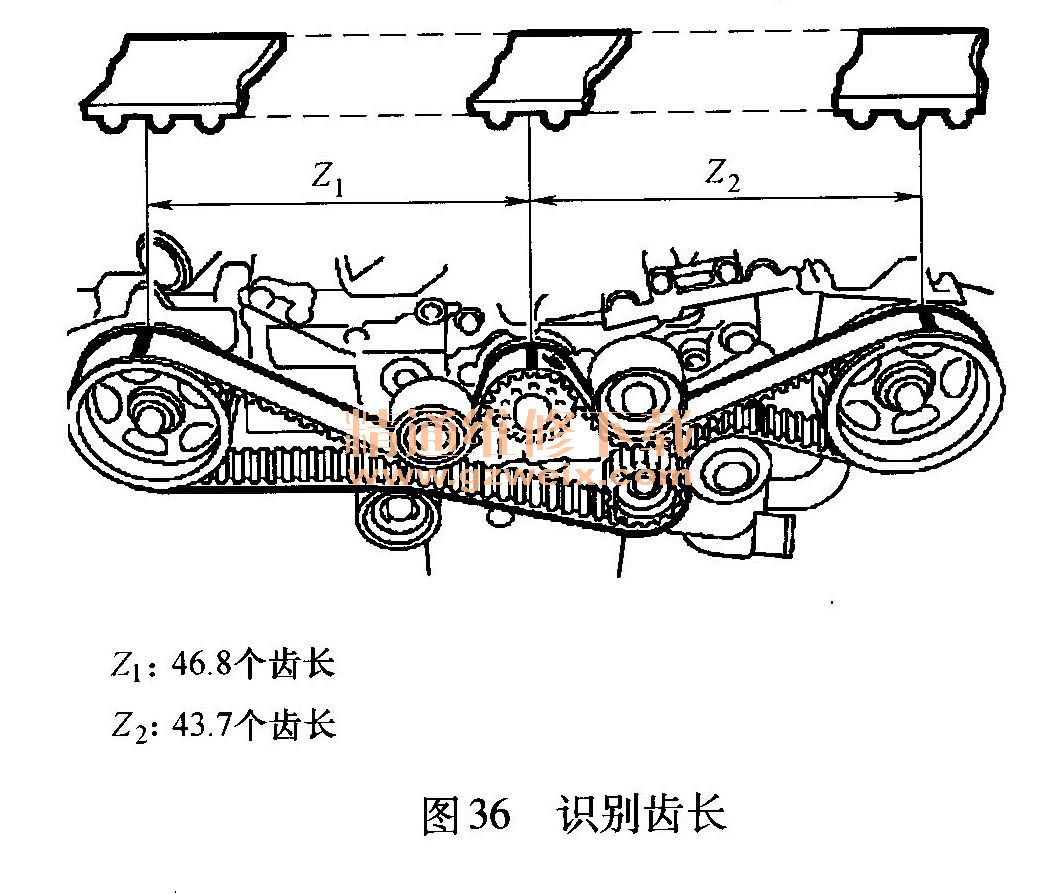

    ②根据曲轴链轮和凸轮轴链轮的相对位置,用白色油漆在正时带上标出对齐标记或箭头标记,见图35和图36。

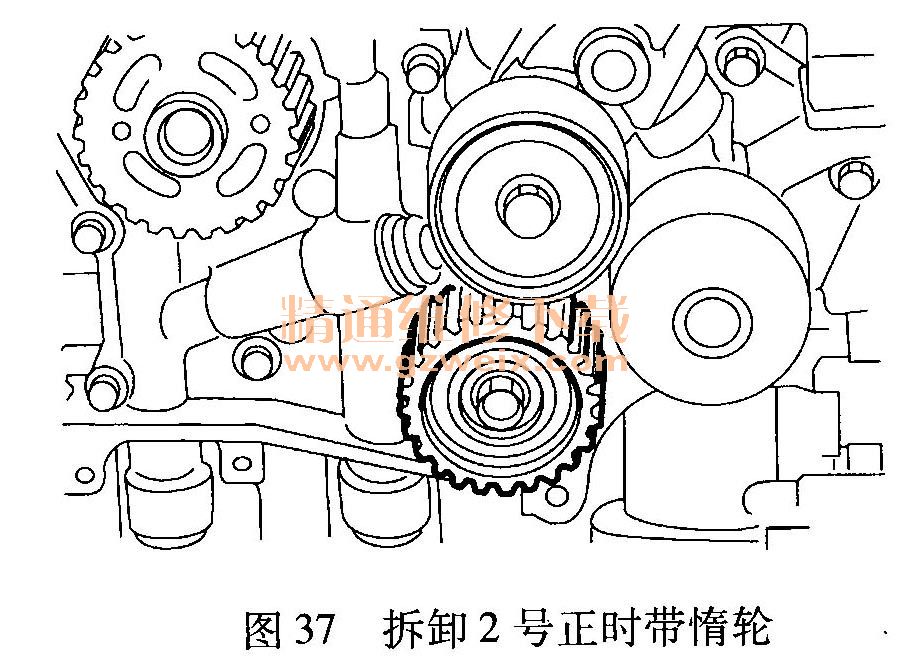

    6)拆下2号正时带惰轮,如图37所示。

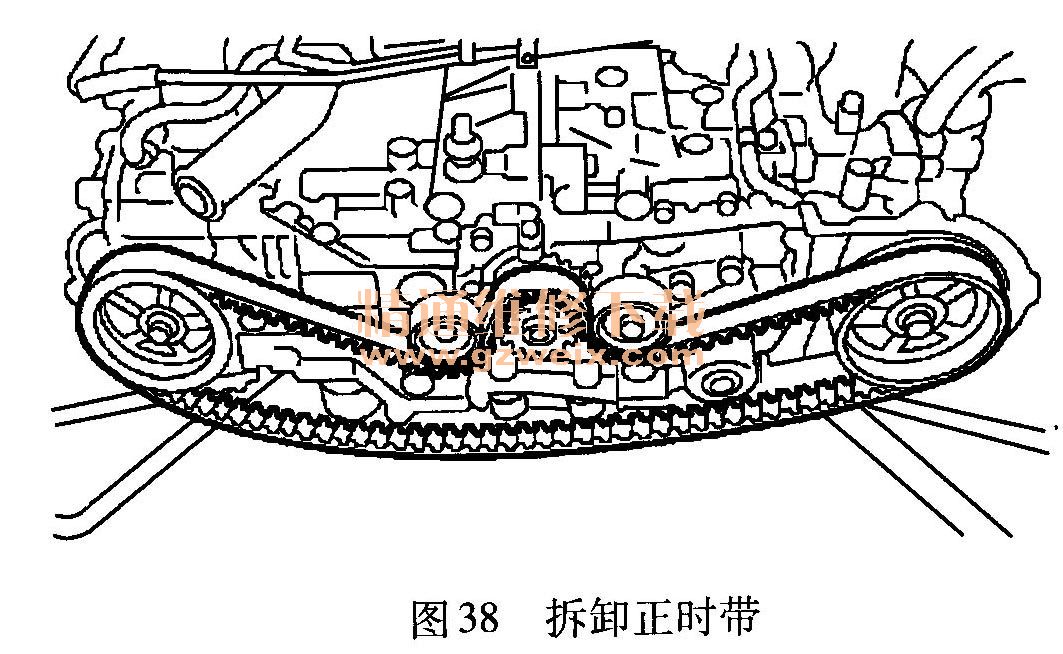

    7)拆卸正时带,如图38所示。

    8)拆卸正时带惰轮和正时带自动张紧器张紧度调节器总成。
    ①按照图39所示,拆卸1号正时带惰轮。

    ②按照图40所示,拆卸正时带自动张紧器张紧度调节器总成。

[1] [2]  下一页
