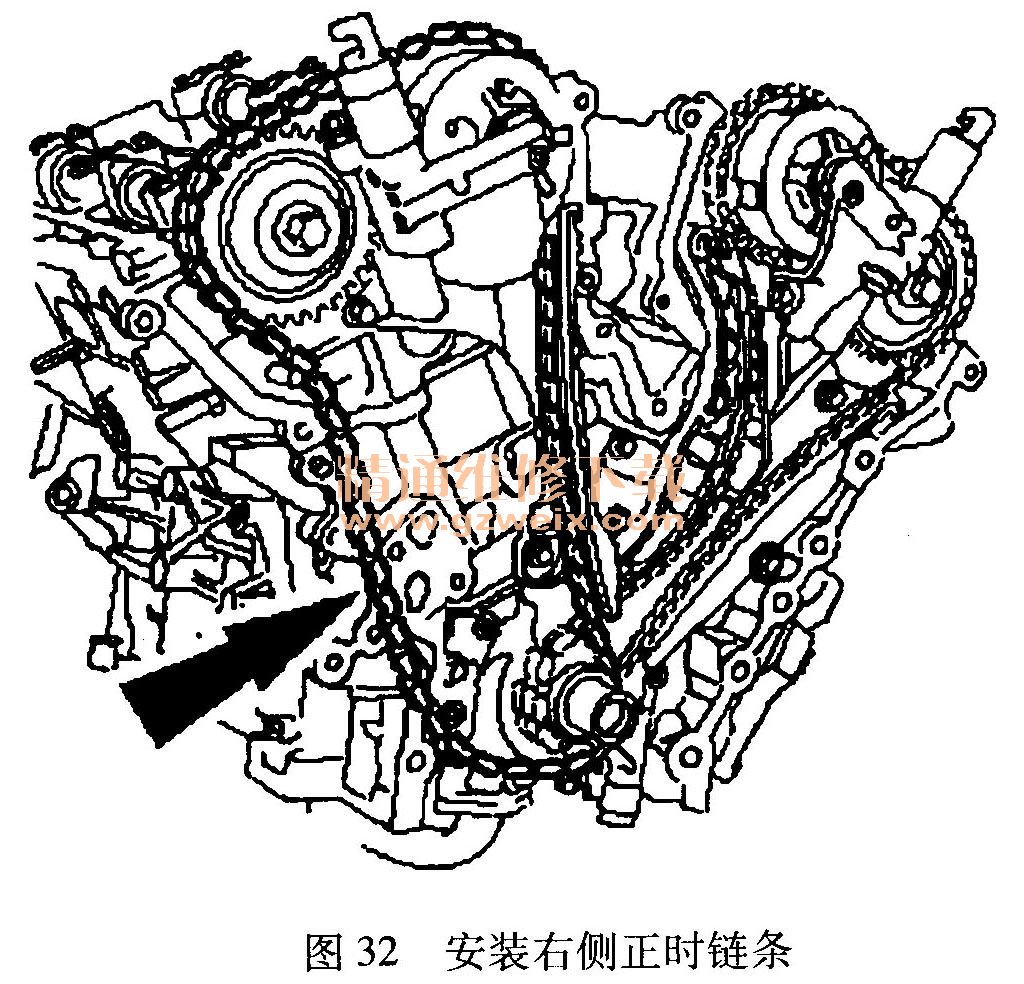

20）确保曲轴键槽位于3点钟位置，右侧进气凸轮轴链轮的正时标记对准5点钟位置，右侧排气凸轮轴链轮的正时标记对准12点钟位置。安装右侧正时链条，如图32所示。

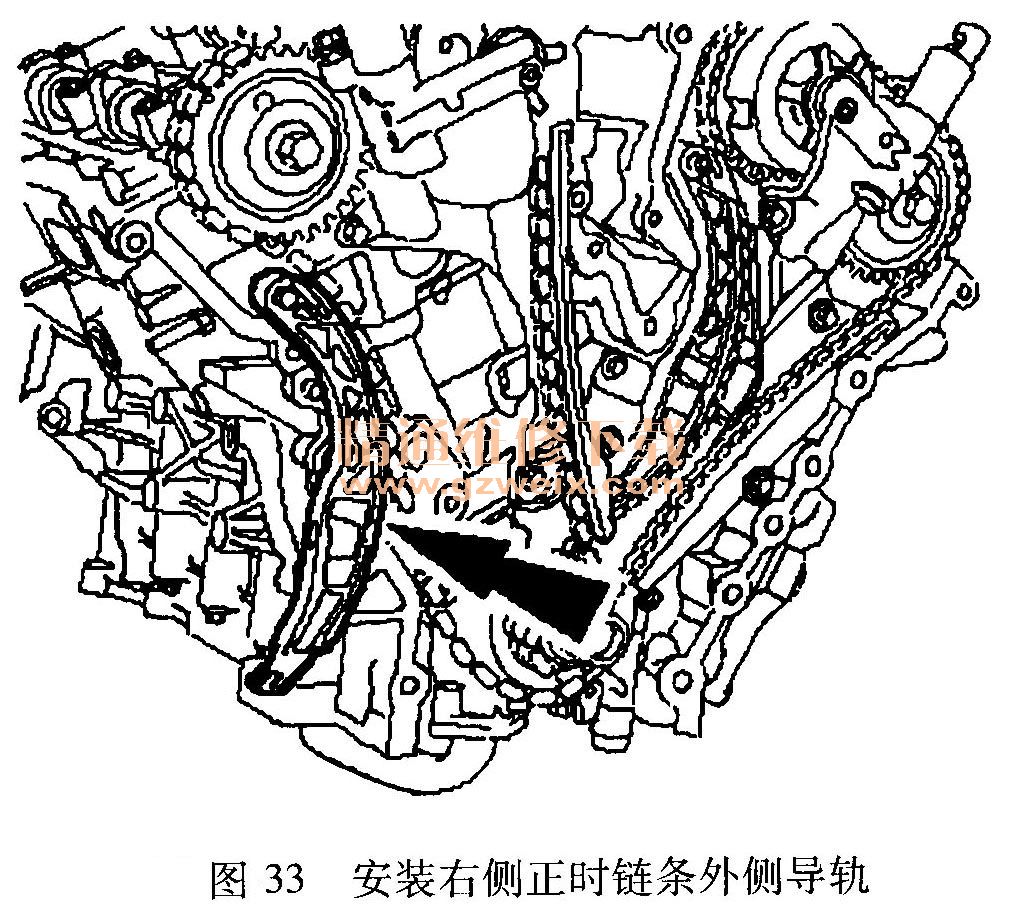

    21）安装右侧正时链条外侧导轨，如图33所示。

    22）如图34所示，把右侧正时链条张紧器放入台虎钳，台虎钳卡爪要用软垫垫好，以免损伤张紧器。

    23）用合适的工具，把右侧正时链条张紧器的棘爪锁止机构从棘爪上移开，如图35所示。

    24）慢慢压下右侧正时链条张紧器。

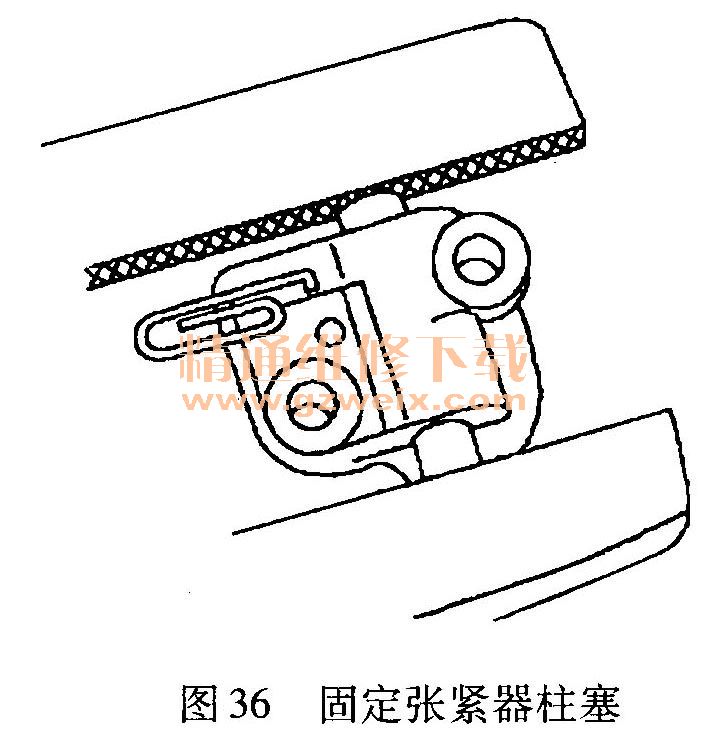

    25）用类似曲别针的工具，固定住右侧正时链条张紧器柱塞，如图36所示。

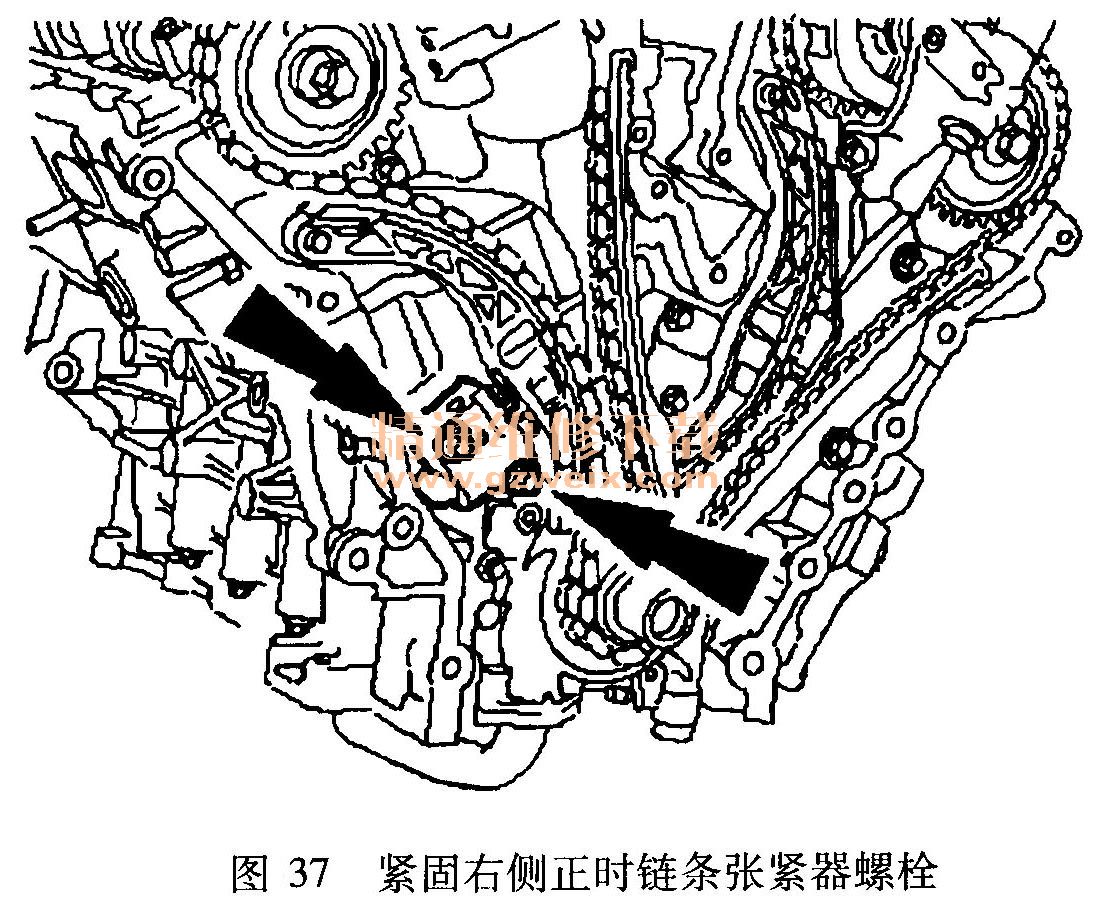

    26）安装右侧正时链条张紧器，将张紧器螺栓紧固至25N·m，如图37所示。

    27）如图38所示，拔出插入的张紧器柱塞固定工具。释放张紧器张力。

    28）确保右侧正时链条正时标记与凸轮轴链轮和曲轴链轮上的正时标记均保持对齐，如图39所示。

    29）安装曲轴带轮固定螺栓和垫圈，如图40所示。

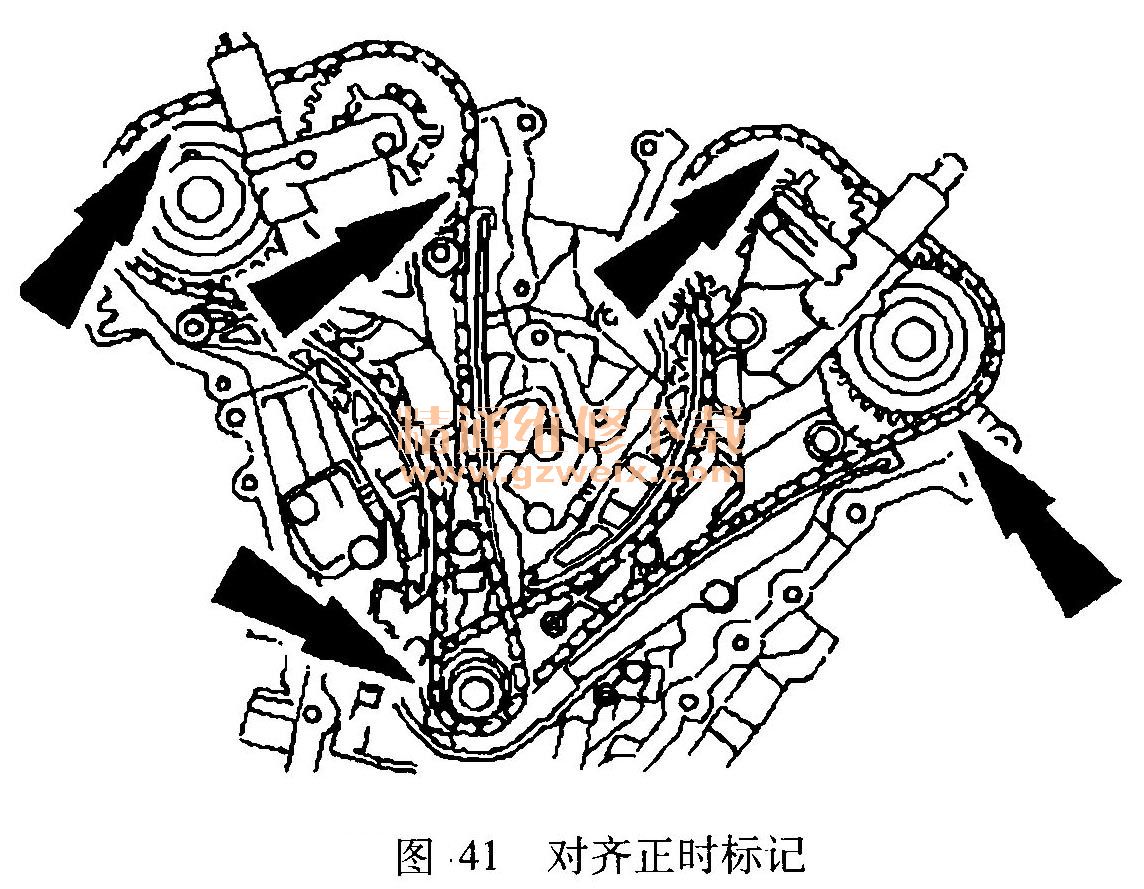

    30）顺时针转动曲轴2周，确保当曲轴键槽位于11点钟位置时，凸轮轴链轮上的正时标记应位于图41所示的位置。

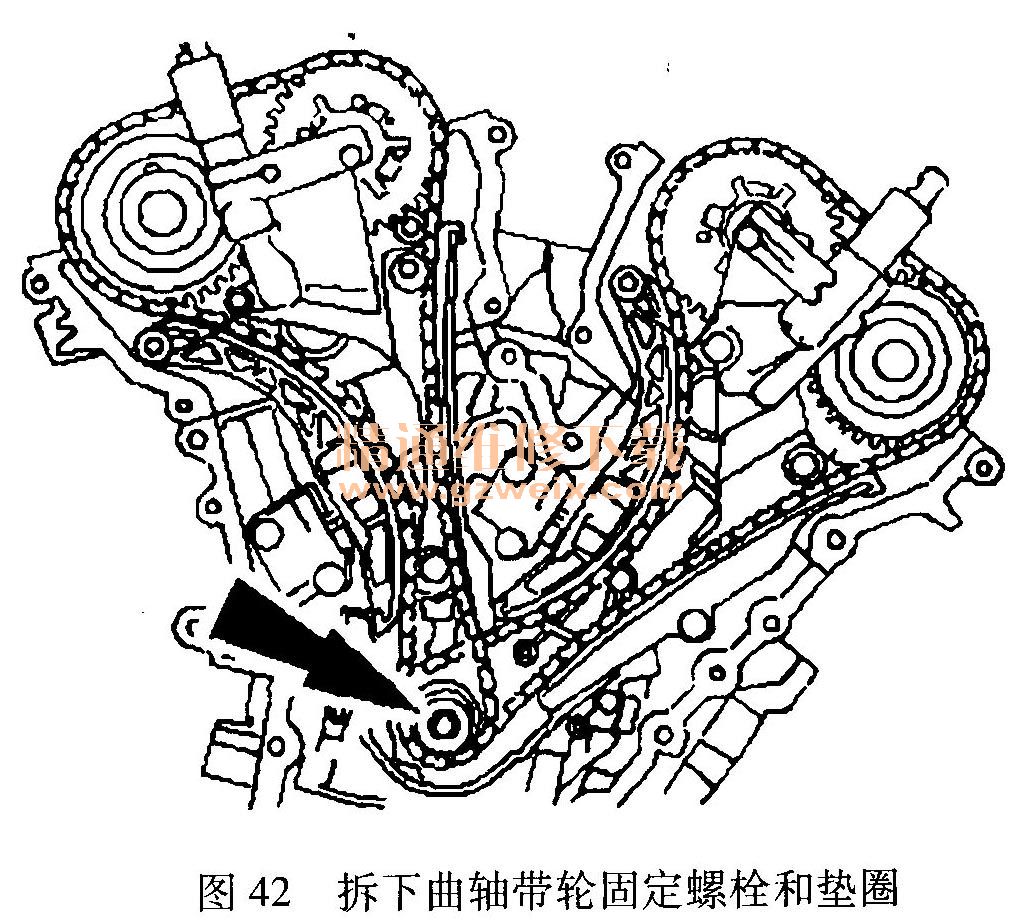

    31）拆下曲轴带轮固定螺栓和垫圈，如图42所示。

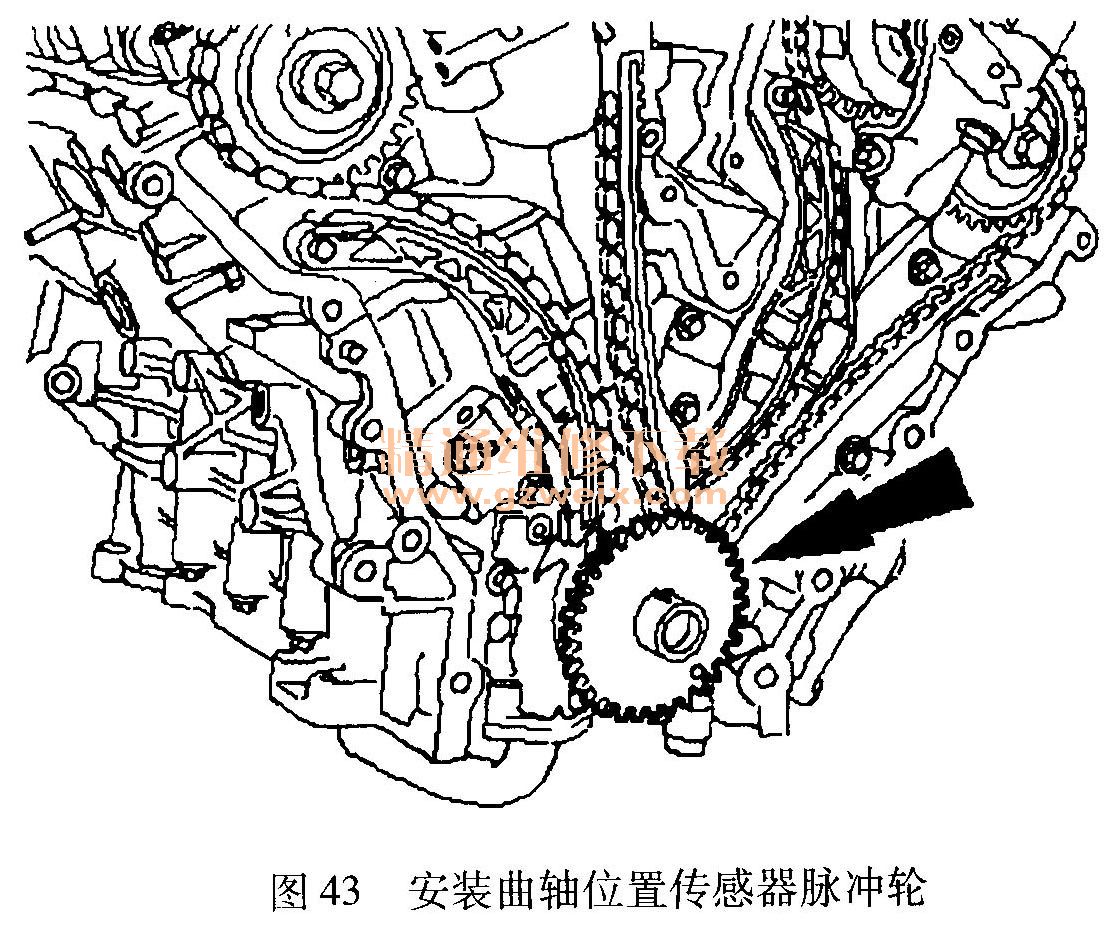

    32）安装曲轴位置传感器脉冲轮，如图43所示。

    33）安装火花塞并紧固至15N·m。
    34）安装发动机前盖。
