一、H FC4GA3 （2.0 L）型发动机正时系统的结构

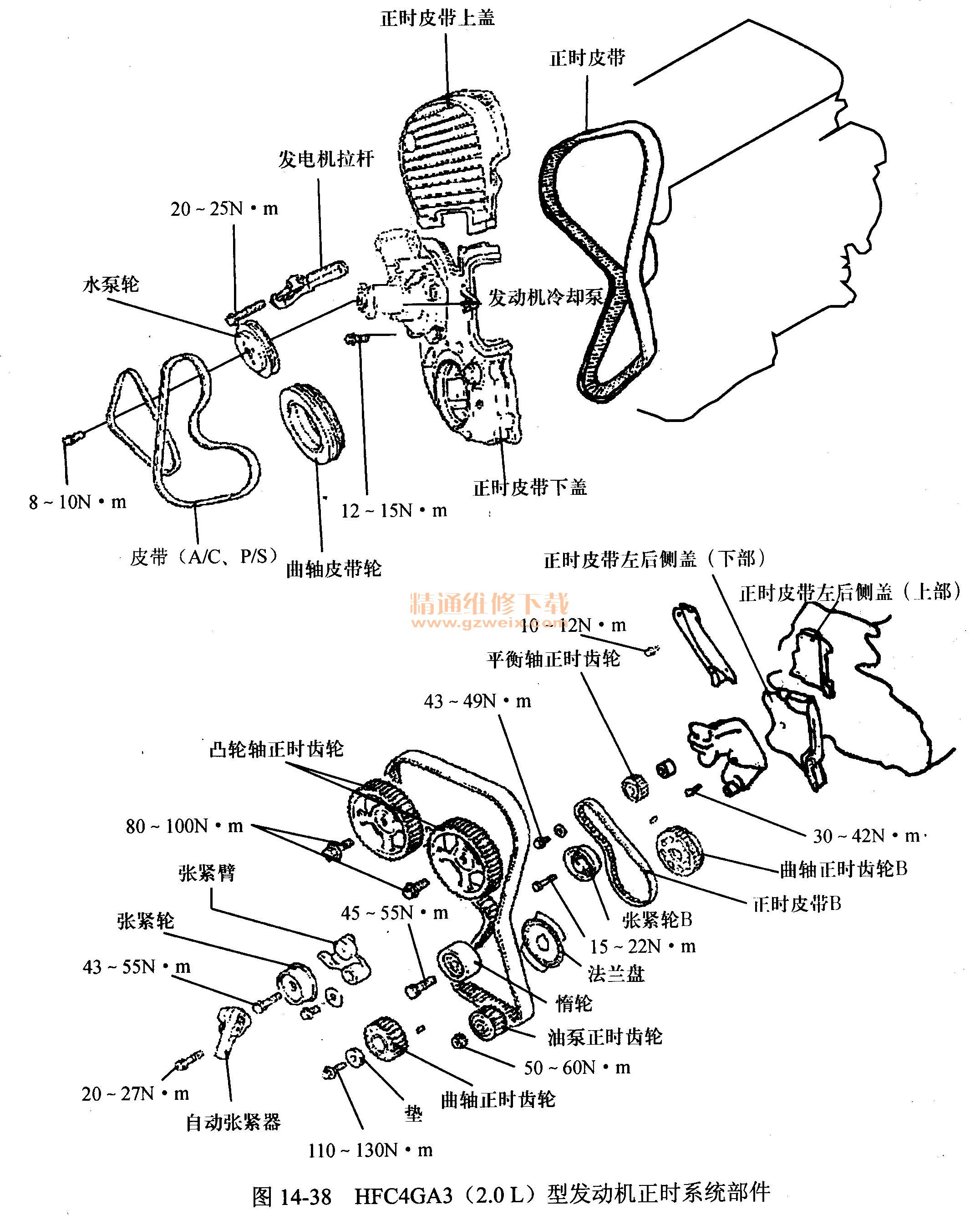

    HFC4GA3 （2.0 L）型发动机正时系统部件如图14-38所示。

    二、H FC4GA3 （2.0 L）型发动机的正时调整
    （一）正时系统部件的拆卸
    正时系统部件的拆卸步骤和方法如下。

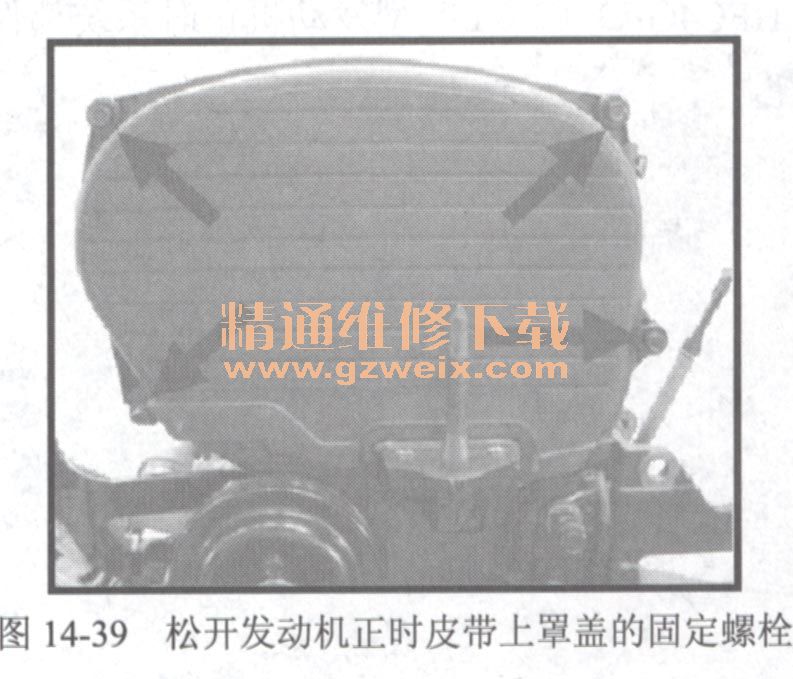

    1．松开发动机正时皮带上罩盖的固定螺栓，如图14-39所示。取下正时皮带上罩盖。

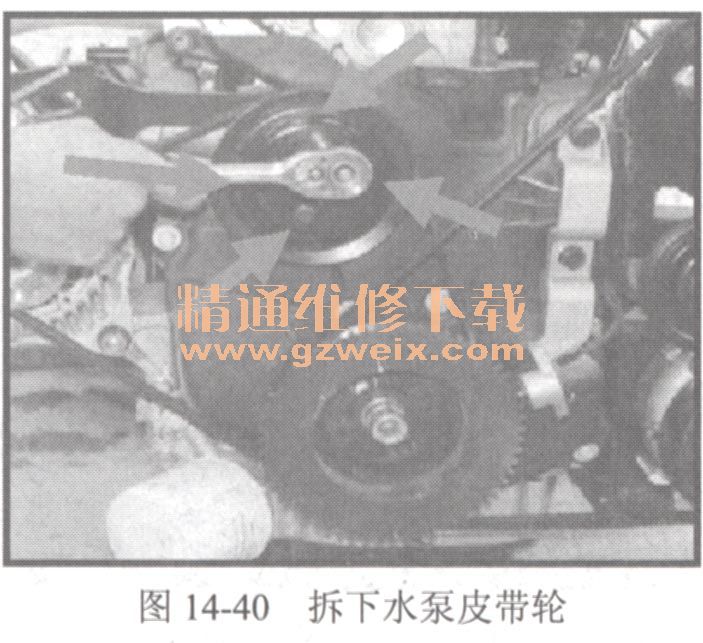

    2．拆下水泵皮带轮，如图14-40所示。

    3．拆下曲轴皮带轮的固定螺栓，取下曲轴皮带轮。如图14-41所示。

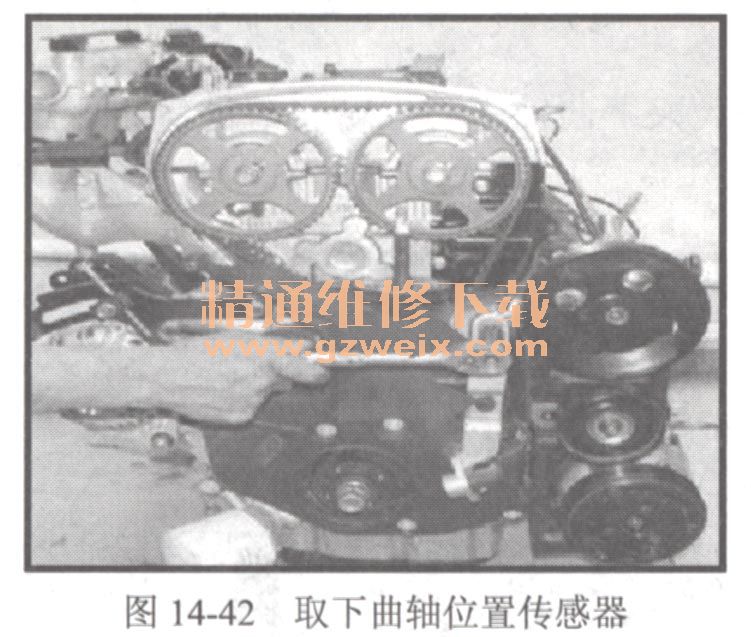

    4．松开曲轴位置传感器固定支架的两个固定螺栓，取下曲轴位置传感器。如图14-42所示。

    5．松开发动机正时皮带下罩盖的固定螺栓，取下正时皮带下罩盖。如图14-43所示。

    6．顺时针转动发动机曲轴，使1号缸活塞达压缩上止点，对齐正时标记。打开正时观察孔螺栓，确认正时是否正确，如图14-44所示。

    注意：此时，凸轮轴齿轮与汽缸盖罩的正时标记正好互相对上，凸轮轴齿轮的定位销应处在上侧。
    7．松开自动张紧器的两个固定螺栓，取下自动张紧器，如图14-45所示。

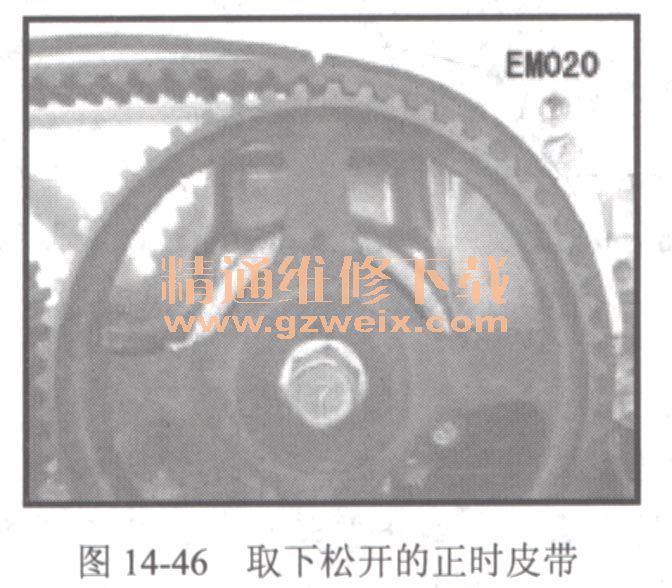

    8．取下松开的正时皮带。如图14-46所示。

    注意：
    （1）如果正时皮带还要再次使用，为确保旋转受力方向不变，应该顺着皮带的旋转方向在皮带上标记一个箭头。
    （2）如果皮带侧面像刀切的那样，则皮带侧面是正常的。
    9．拆卸凸轮轴正时齿轮固定螺栓，取下凸轮轴正时齿轮。
    注意：固定曲轴位置传感器的两个螺栓的直径不一样，下面螺栓的直径小，是用来调整曲轴位置传感器与信号轮的间隙的。
    10．拆卸机油泵齿轮时，要先拆下发动机体左侧的一个观察螺塞，然后插入一个直径大约8 mm的螺丝刀，插进60 mm左右，以稳住左平衡轴。如图14-47所示。

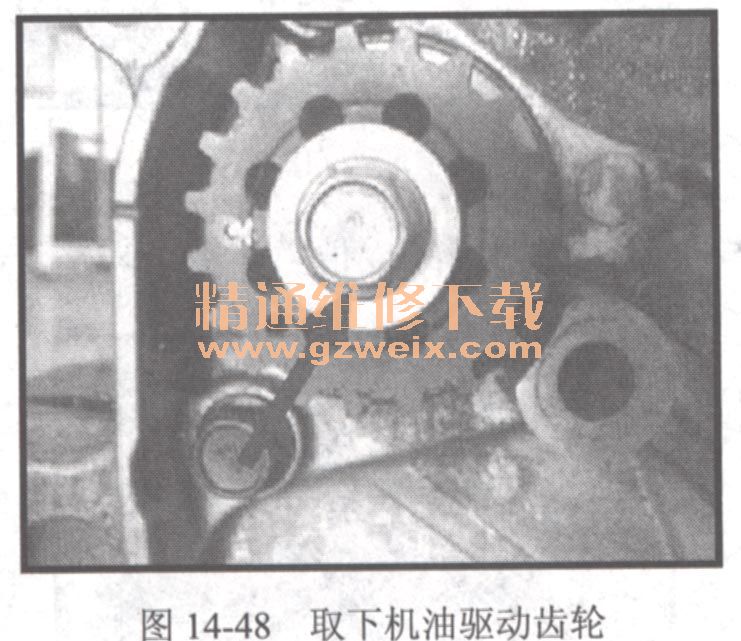

    11．拆卸机油泵齿轮固定螺栓，取下机油驱动齿轮。如图14-48所示。

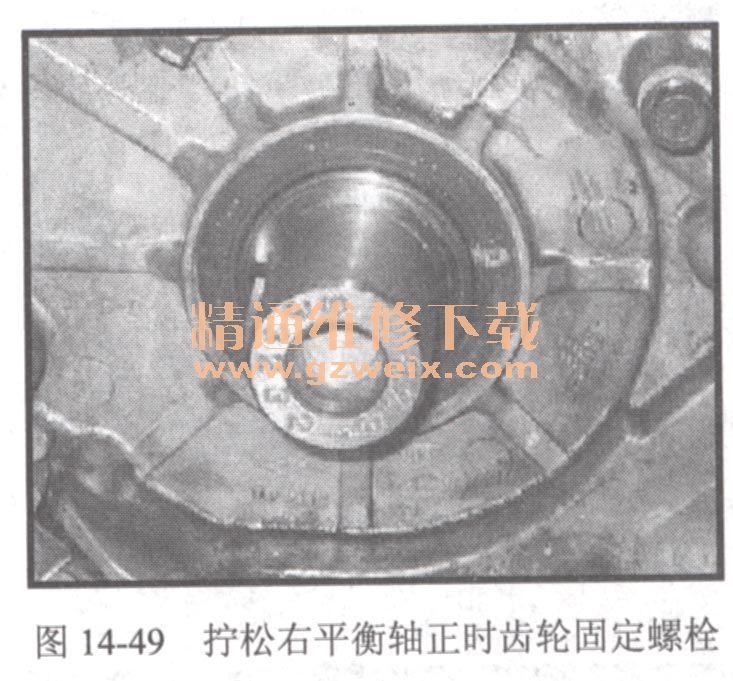

    12．拧松右平衡轴正时齿轮固定螺栓，拧松平衡轴皮带张紧轮螺栓，取下偏心张紧轮。首先松开二级皮带张紧轮，取下二级皮带，拆解右平衡轴齿轮固定螺栓，取出右平衡轴，如图14-49所示。

    13．取下右平衡轴驱动皮带，拆下右平衡驱动齿轮，如图14-50所示。

    14．取下曲轴驱动齿轮和信号盘。如图14-51所示。
