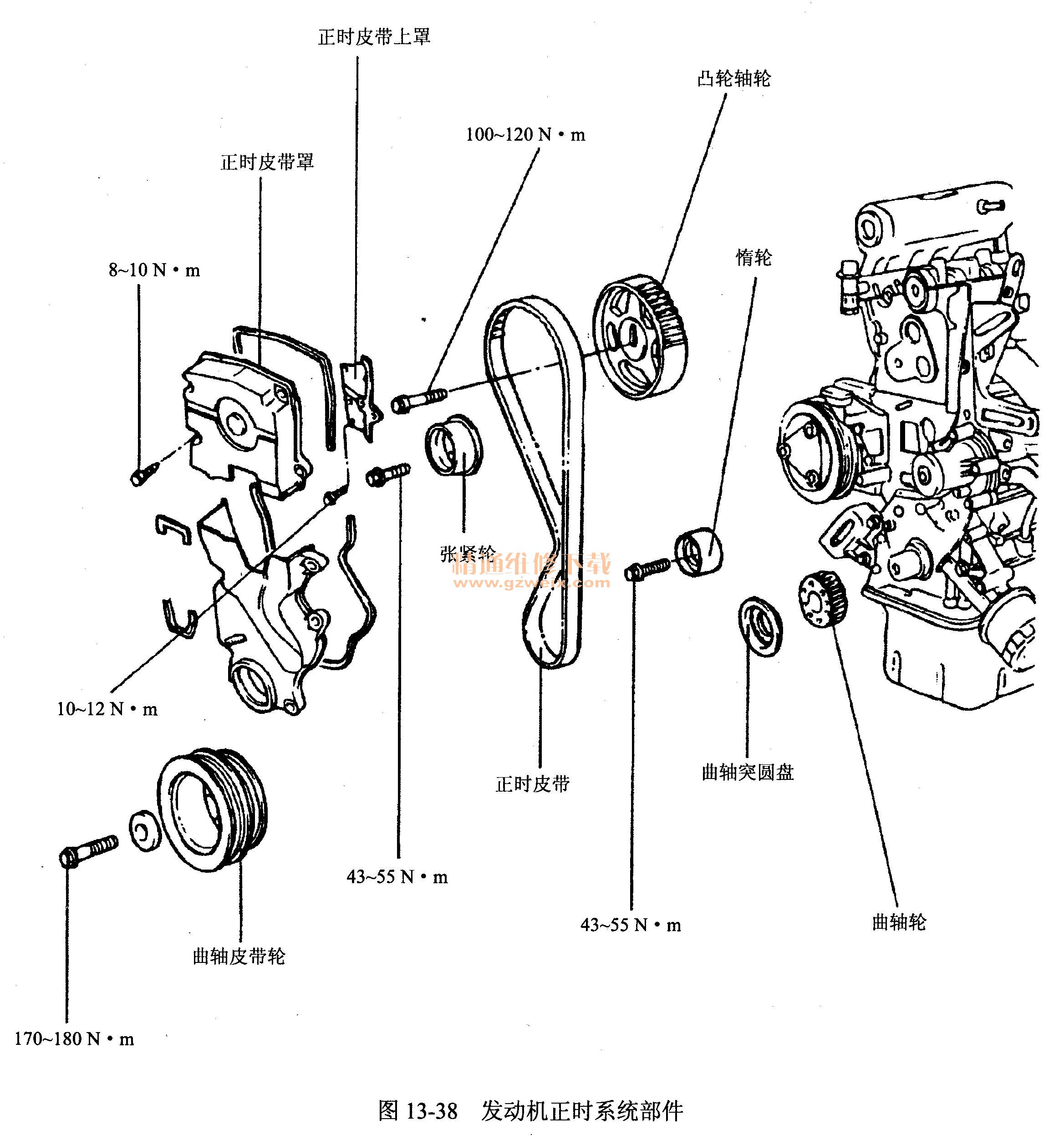

发动机正时系统部件如图13-38所示。

    （一）正时系统部件的拆卸

    正时系统部件的拆卸步骤和方法如下。
    1．拆卸曲轴皮带轮，水泵轮和皮带。
    2．拆卸交流发电机螺栓

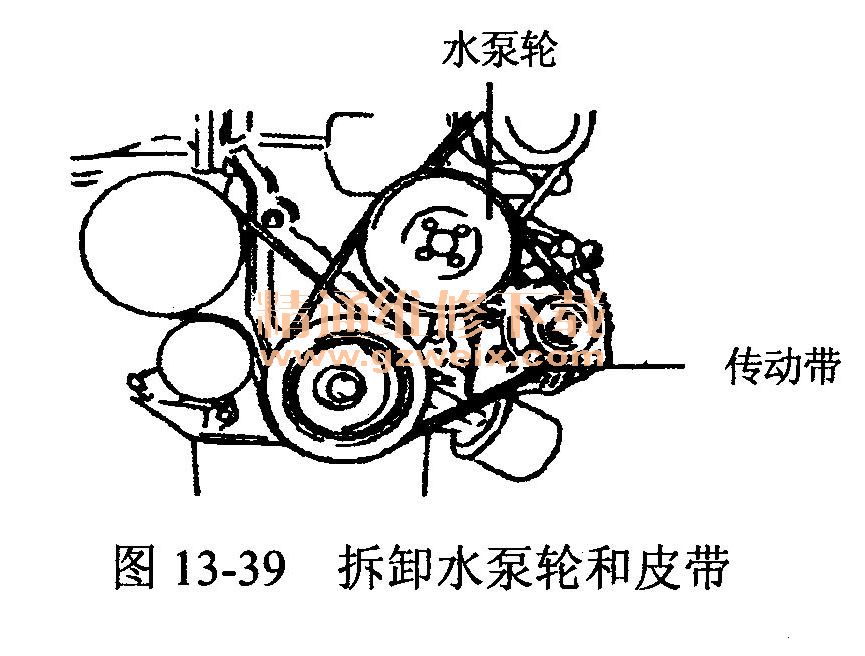

    3．拆卸水泵轮和皮带，如图13-39所示。

    4．拆卸曲轴轮

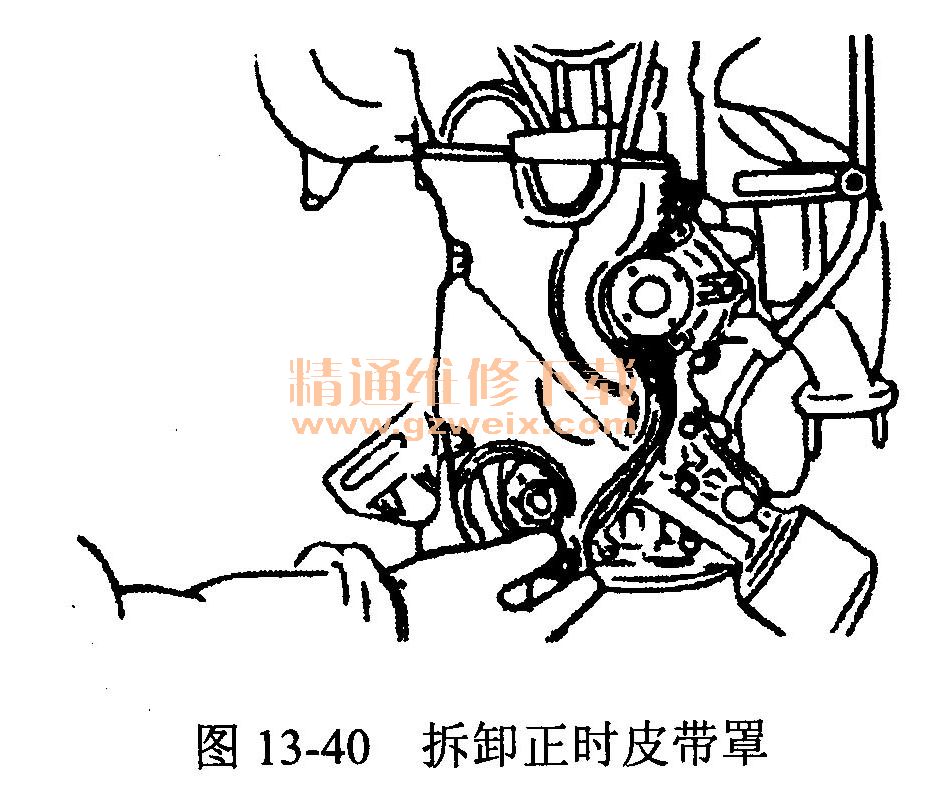

    5．拆卸正时皮带罩，如图13-40所示。

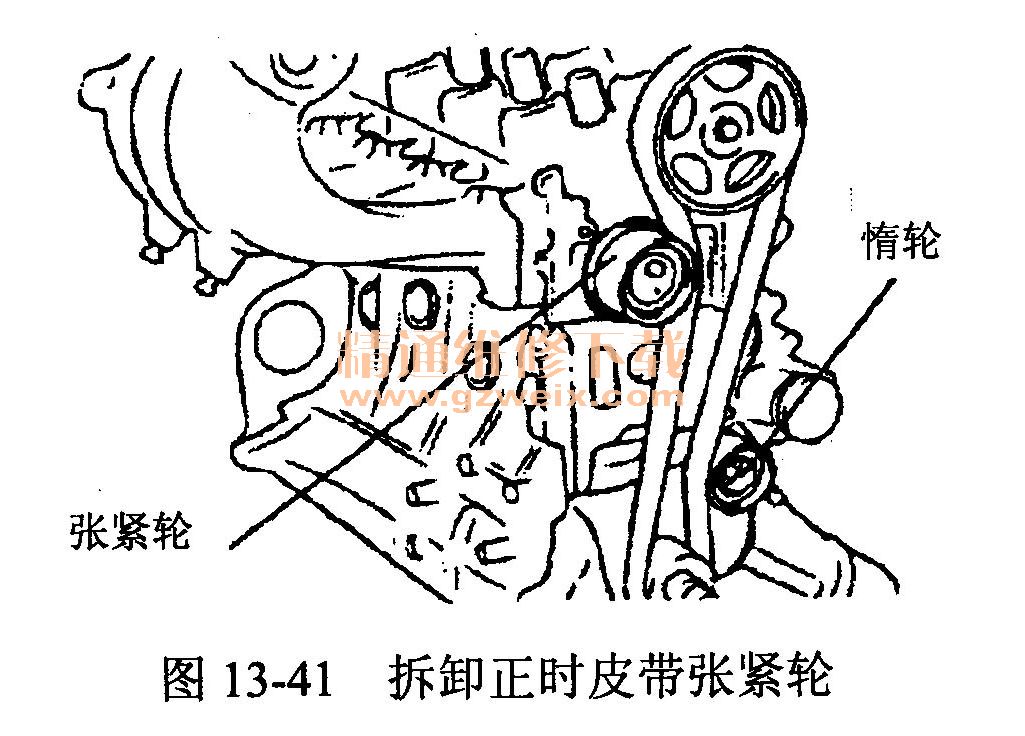

    拆卸正时皮带张紧轮，如图13-41所示。

    若再使用正时皮带时在皮带上做标记，以便安装时保持原来的方向。

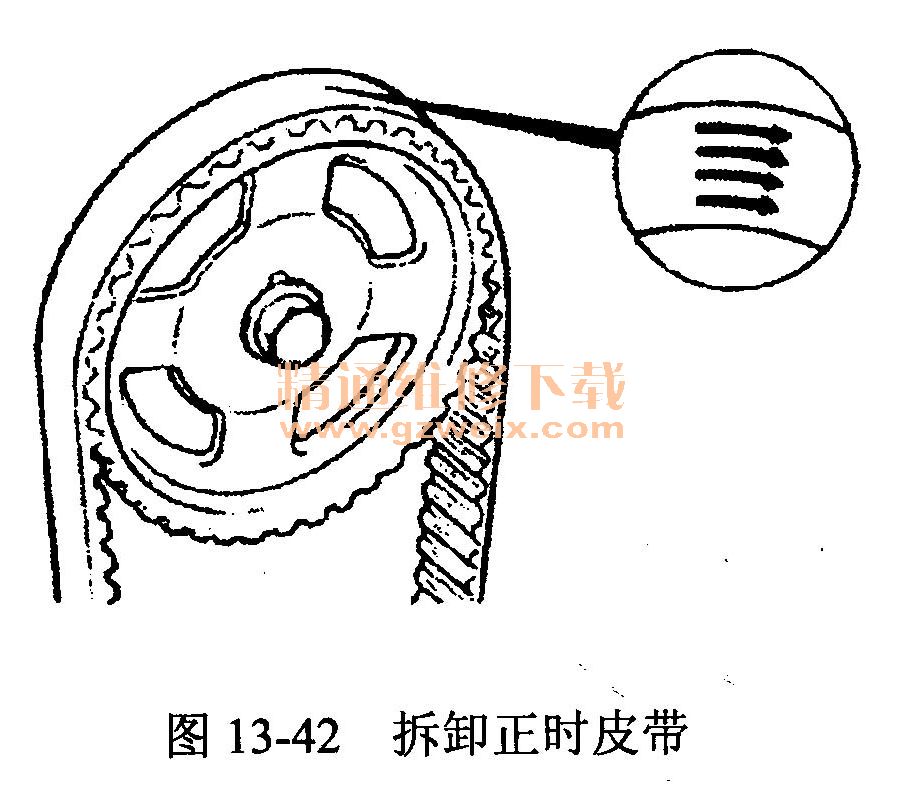

    7．拆卸正时皮带，如图13-42所示。

    8．拆卸惰轮。
    9．拆卸凸轮轴。

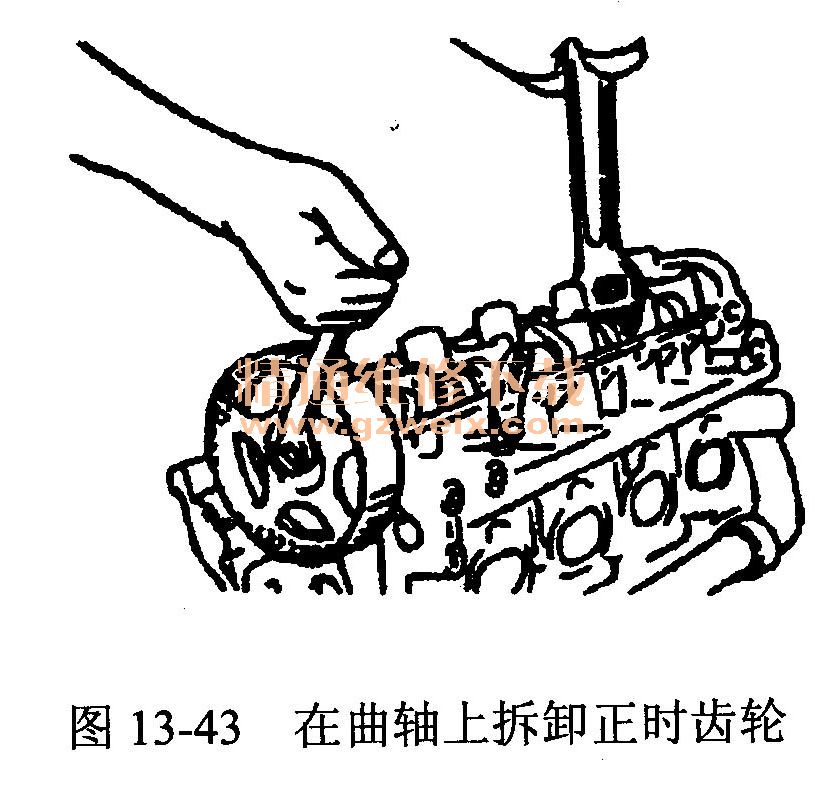

    10．在曲轴上拆卸正时齿轮，如图13-43所示。

    （二）正时系统部件的检查
    1．正时齿轮、张紧轮和惰轮的检查。
    （1）检查凸轮轴正时齿轮，曲轴正时齿轮、张紧轮和惰轮是否磨损、裂纹、损坏，必要时更换。

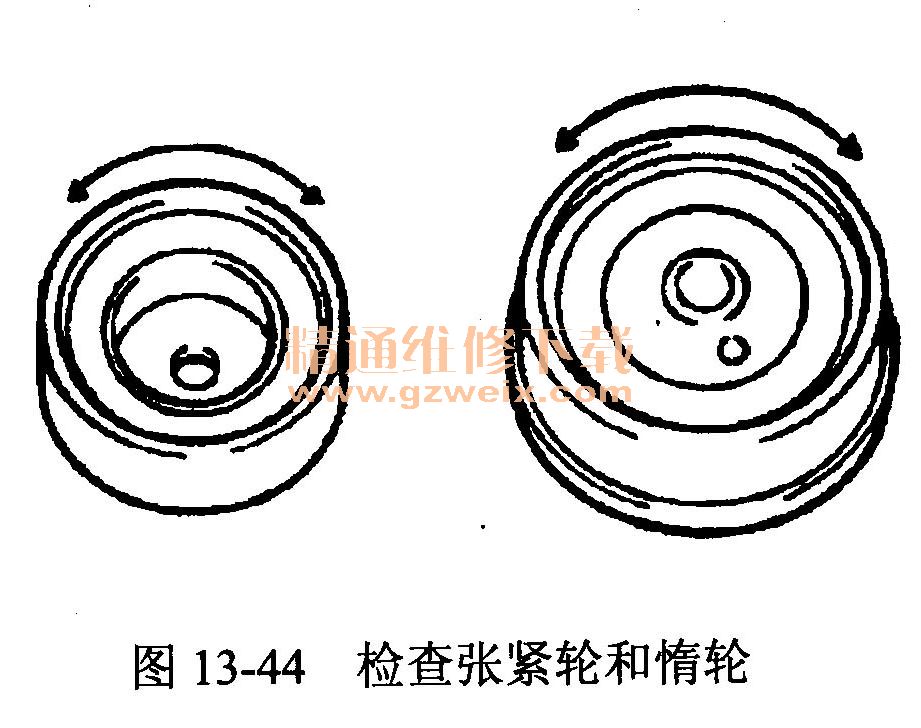

    （2）检查张紧轮和惰轮的旋转、间隙及噪声等如图13-44所示，必要时更换。

    （3）更换漏润滑脂的零件。

    2．正时皮带的检查。
    （1）检查皮带上有无油或灰尘，必要时更换，不能用清洗剂清洗。
    （2）发动机大修或重新调整张力时应仔细检查皮带，有缺陷时更换皮带。
