（1）将十字螺丝刀塞入汽缸体左侧塞孔，防止平衡轴转动，如图11-91所示。
（2）安装机油泵皮带轮。
（3）在螺母与轴承的结合面涂抹机油。
（4）用54 N·m的力矩拧紧螺母。
8．安装自动张紧器的方法。
（1）若自动张紧器杆在伸出位置，应按照下述步骤使其缩回。
（2）用带有软夹口的虎钳夹紧自动张紧器。
注意：自动张紧器底端有螺塞凸出，应在虎钳和螺塞之间插入平垫板，防止两者的直接接触。

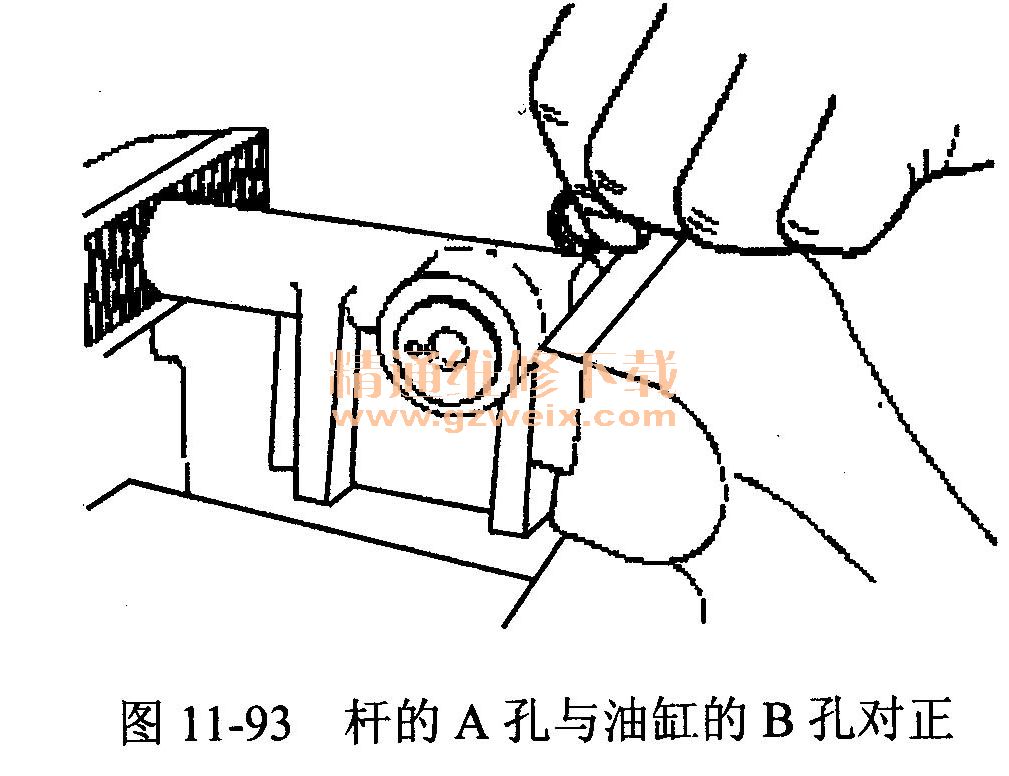

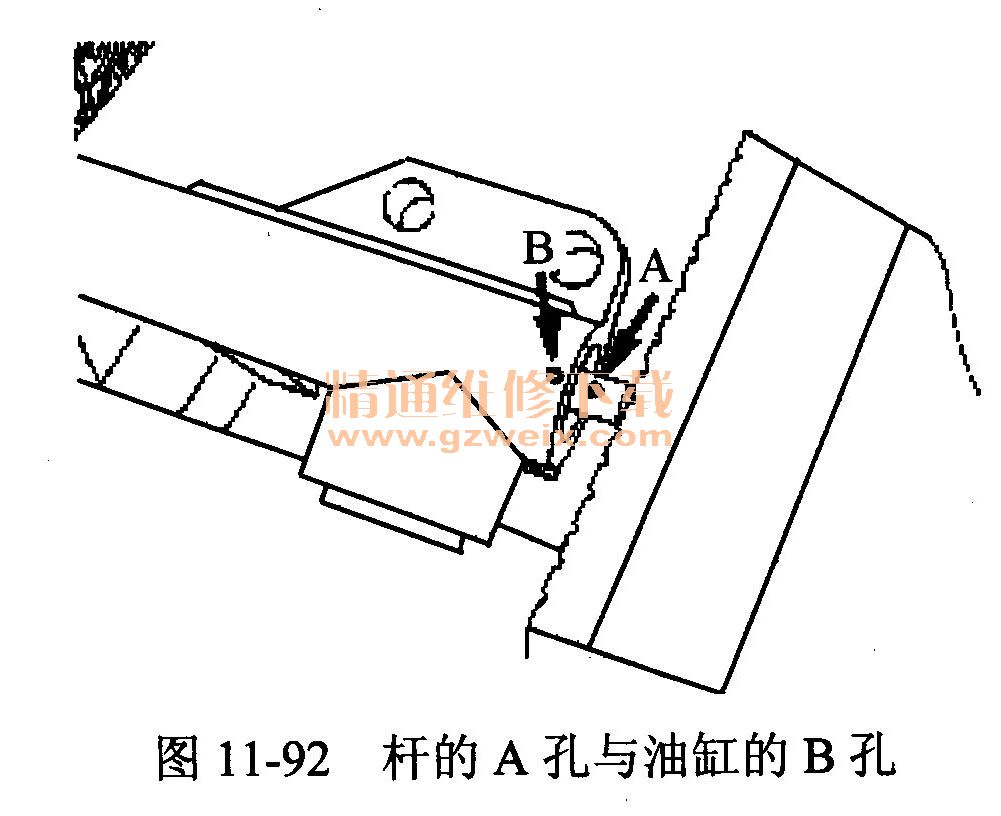

（3）利用虎钳慢慢地将杆推入，直到杆的A孔与油缸的孔B对正为止，如图11-92和图 11-93所示。
（4）将螺丝（直径为1.4 mm）插入对应的孔中。
（5）从虎钳上拆卸下自动张紧器。
（6）将张紧器安装在前盖上，用24 N．m力矩拧紧螺栓，如图11-94所示。
注意：将螺丝留在自动张紧器中。
9．安装张紧器皮带轮，使两个小孔排成一垂直线，如图11-95所示。
10．安装正时皮带的要点。
（1）确认正时皮带张紧器安装妥当。
（2）使凸轮轴皮带轮上的正时记号与汽缸盖上的记号对齐，如图11-96所示。
（3）使曲轴皮带轮上的正时记号与前盖上的正时记号对齐，如图11-97所示。
（4）使油泵皮带轮上的正时记号与其相应的记号对齐，如图11-98所示。
（5）从汽缸上拆下塞子，然后将十字螺丝刀（直径8 mm）插入孔中，如图11-99所示。若能插入60 mm以上，则表示正时标记对齐，若不能插入2025 mm以上，应将油泵皮带轮转一圈，然后对齐正时标记。再度检查螺丝刀能否插入60 mm以上。将螺丝刀保持在插入位置上，直到皮带安装结束。
（6）将正时皮带依次对接到曲轴皮带轮、中间带轮、凸轮轴皮带轮以及张紧器皮带轮上。
（7）向箭头方向抬起张紧器皮带轮，以便拧紧中心螺栓，如图11-100中的箭头所示。
