（三）正时系统的安装
    正时系统的安装步骤和方法如下。
    1．平衡器正时带／平衡器正时带张紧器的安装步骤是：

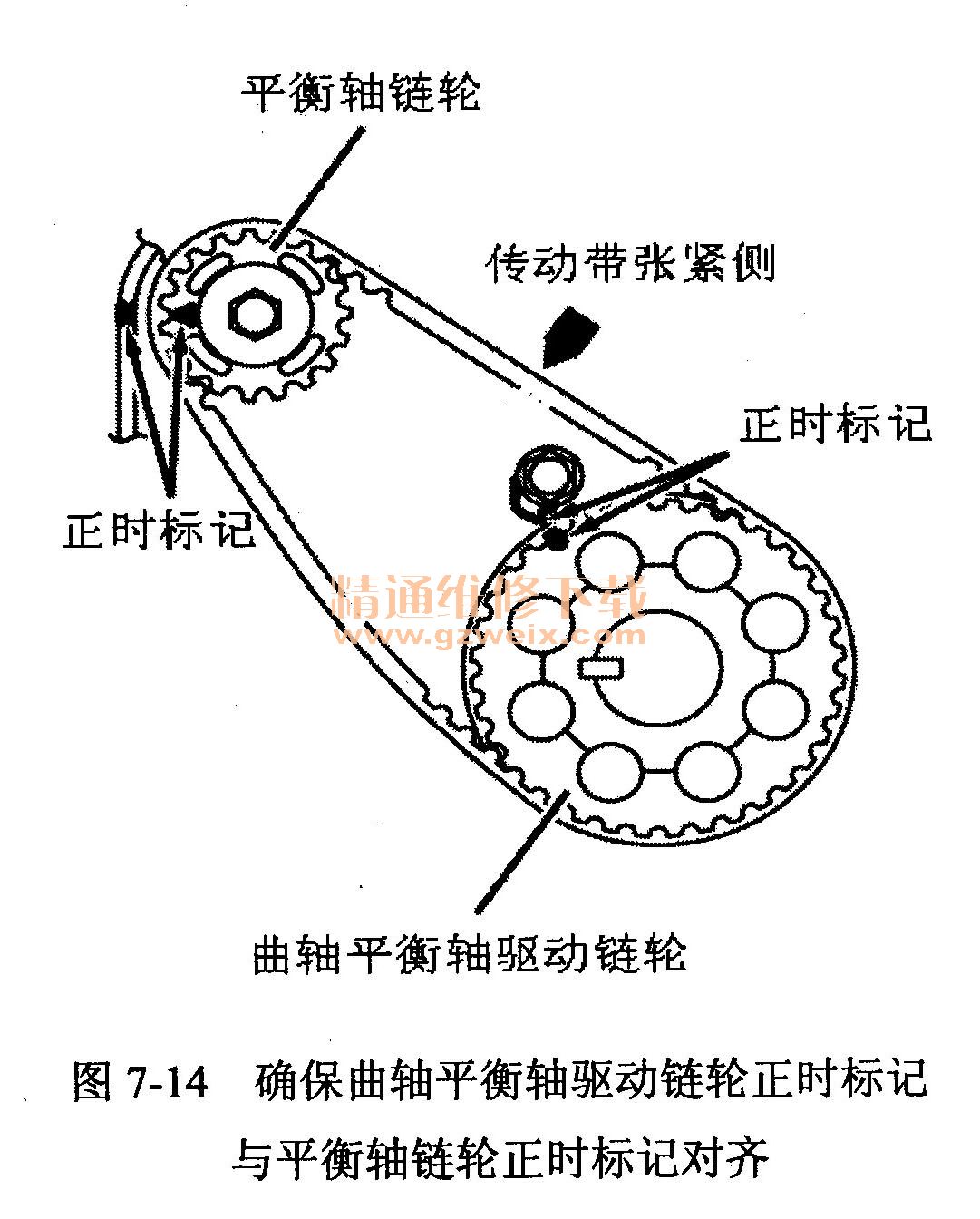

    （1）确保曲轴平衡轴驱动链轮正时标记与平衡轴链轮正时标记对齐，如图7-14所示。

    （2）将平衡器正时带安装到曲轴平衡轴驱动链轮和平衡轴链轮上。在张力侧应无松弛。

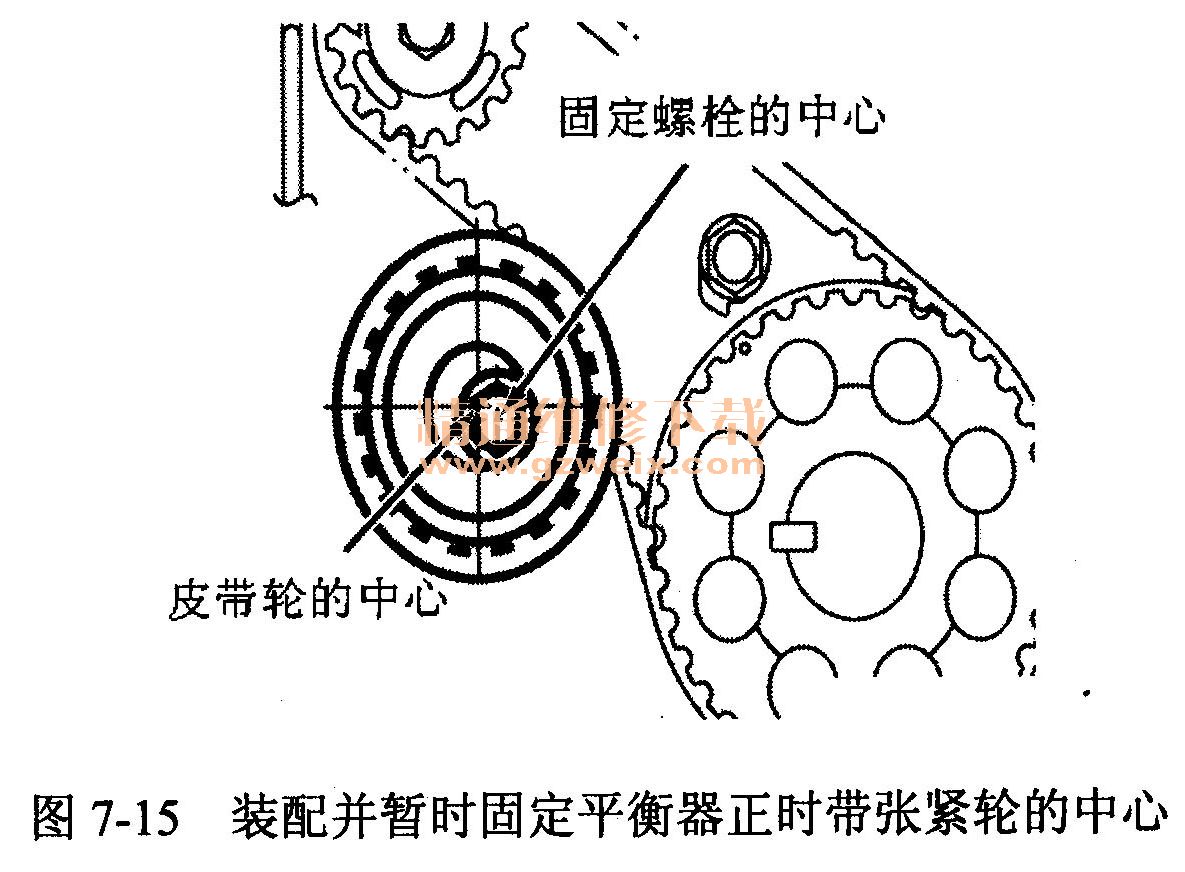

    （3）装配并暂时固定平衡器正时带张紧轮的中心，如图7-15所示。以使其位于装配螺栓中心的左上部，皮带轮法兰位于发动机前侧。

    （4）调整平衡器正时带张力。

    2．按正确的方法调节平衡器正时带张力。

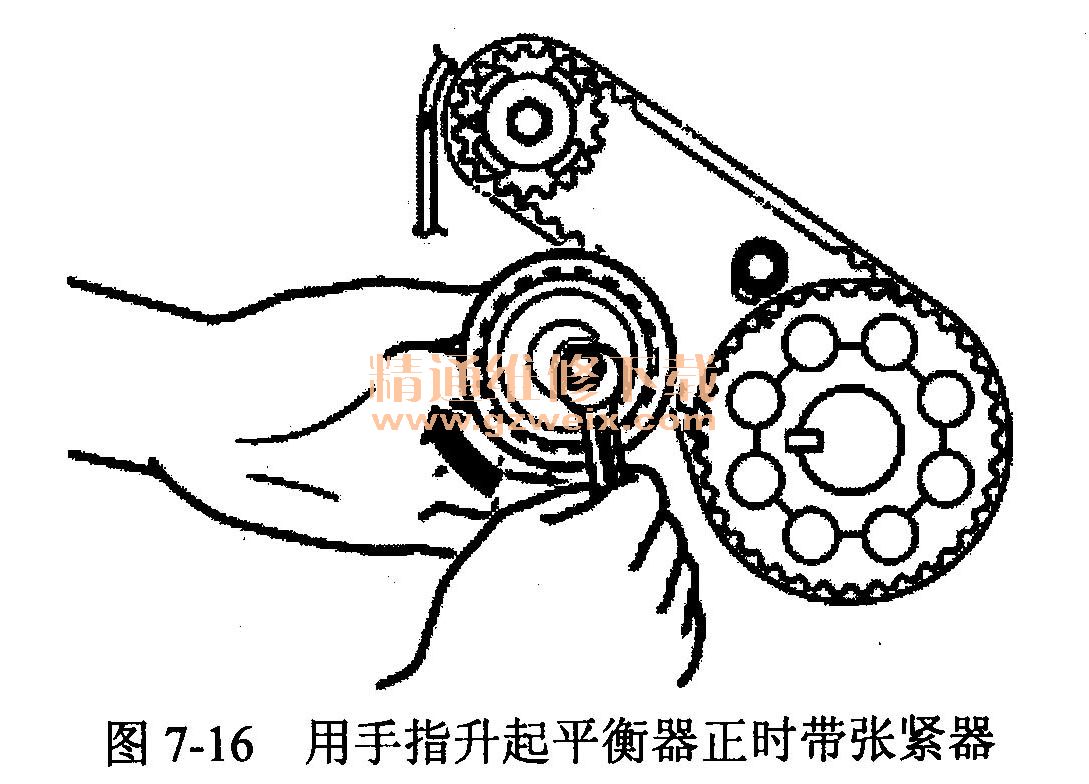

      （1）按箭头方向用手指升起平衡器正时带张紧器，如图7-16所示。给平衡器正时带施加3.0士0.4 N ·m的张力矩，以使皮带无松弛地张紧。在此状态拧紧装配螺栓至规定力矩。然后安装平衡器正时带张紧器。

    （2）顺时针转动曲轴两圈以将第1缸调节至其压缩冲程的上死点，检查确认链轮正时标记是对齐的。
    （3）按照以下步骤检查平衡器正时带张力。

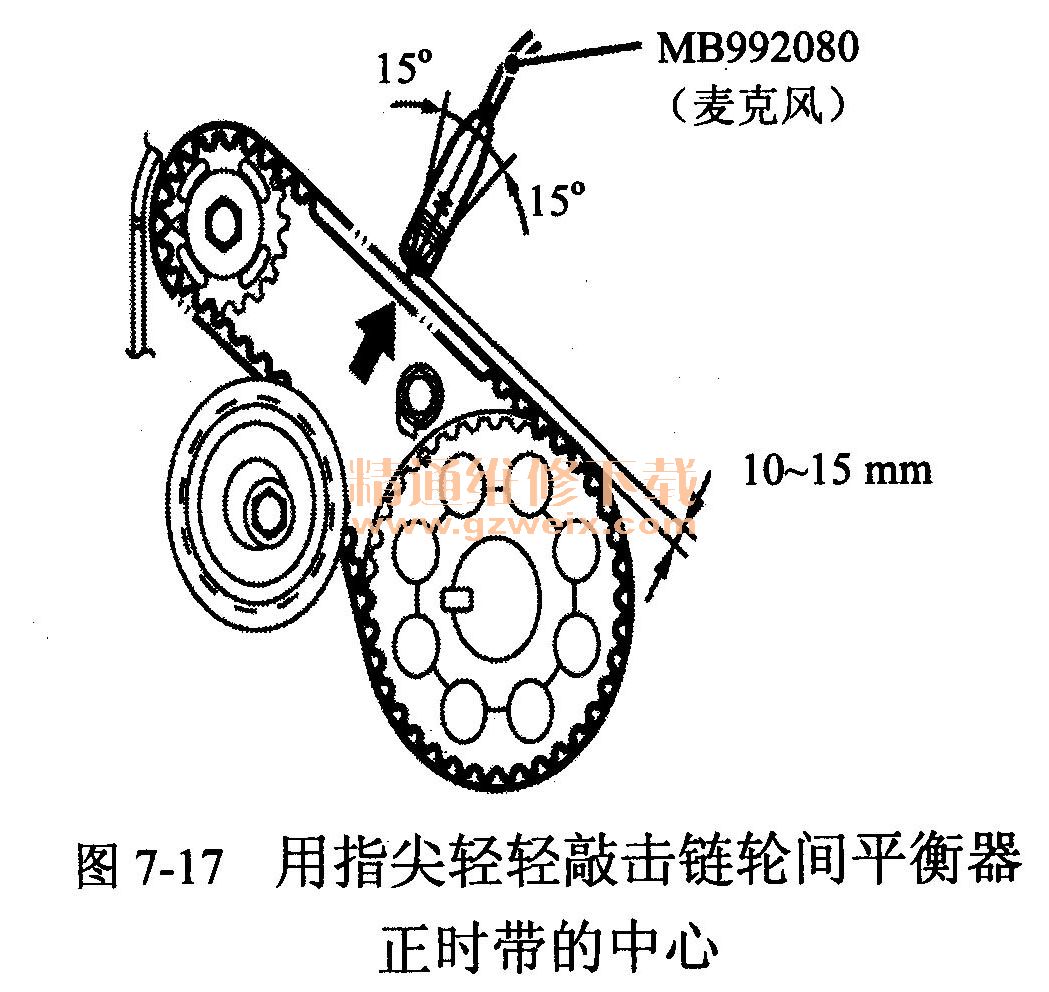

    ①按图7-17中箭头所指示的位置用指尖轻轻敲击链轮间平衡器正时带的中心，然后检查皮带震动频率是否处于标准值范围内。

    注：用专用工具MB992080测量震动频率的相关信息，参阅自动张紧器的检查。
    标准值：70～100 Hz
    ②如图7-18所示在链轮间的中心（箭头区域）施加59N的压力，然后检查皮带挠度是否处于标准值范围内。

    3．曲轴转角感应盘／曲轴凸轮轴传动机构链轮／曲轴皮带轮垫圈／曲轴皮带轮中央螺栓的安装步骤和方法如下。

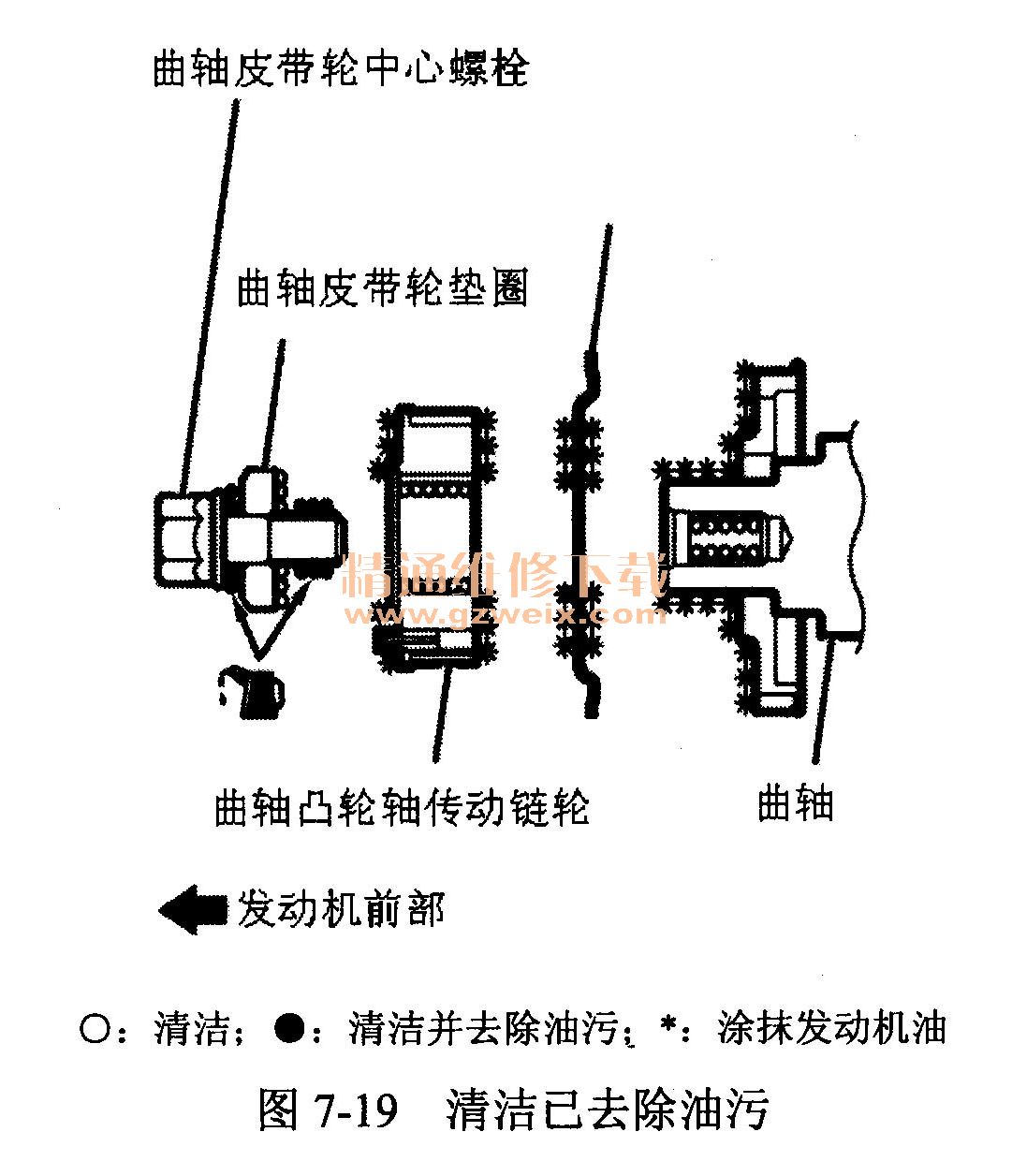

     （1）如图7-19所示，对曲轴、曲轴转角感应盘、曲轴凸轮轴传动机构链轮和曲轴皮带轮垫圈进行清洁或去除油污。并同时清洁己去除油污的表面。

    （2）按所示方向安装曲轴转角感应盘和曲轴凸轮轴传动机构链轮。
    （3）沿图示方向放置曲轴皮带轮垫圈较大倒角侧，然后装配曲轴皮带轮中央螺栓上。
    （4）在曲轴皮带轮中央螺栓的支承表面和螺钉上涂抹少量发动机油。
    （5）按照与拆卸相同的方式，用专用工具MB991367和MB991385固定曲轴凸轮轴传动机构链。

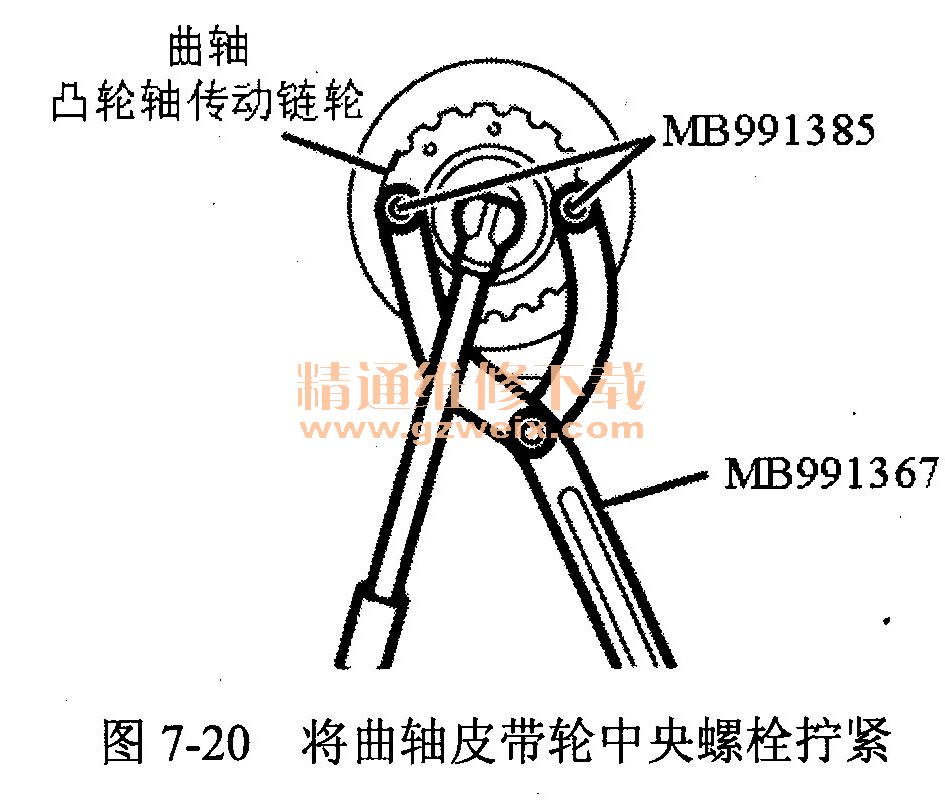

    （6）将曲轴皮带轮中央螺栓拧紧至规定力矩，如图7-20所示。

    4．按以下步骤和方法安装正时带张紧器的调节器。
    （1）在正时带张紧器的调节器杆完全伸出的情况下，根据以下步骤安装。

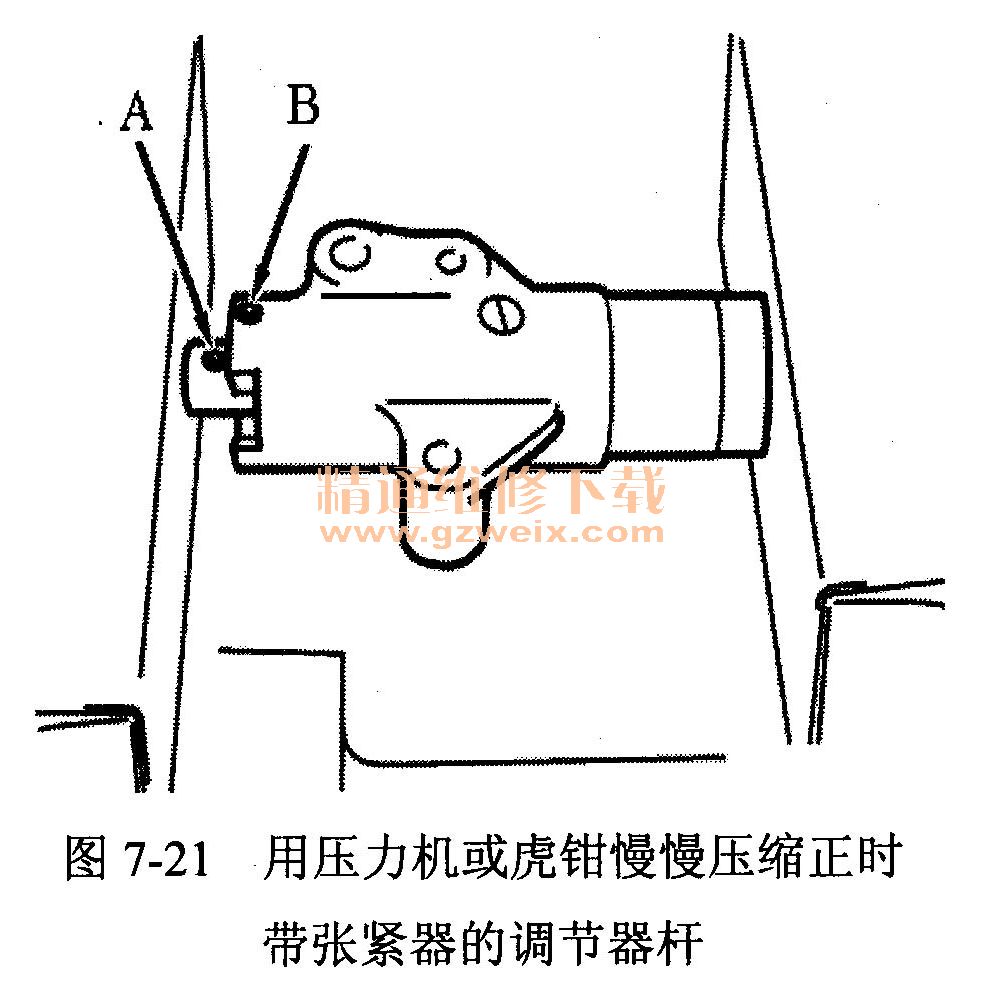

    ①用压力机或虎钳慢慢压缩正时带张紧器的调节器杆，如图7-21所示。然后将杆的定位孔A与正时带张紧器的调节器圆柱体的定位孔B对齐。

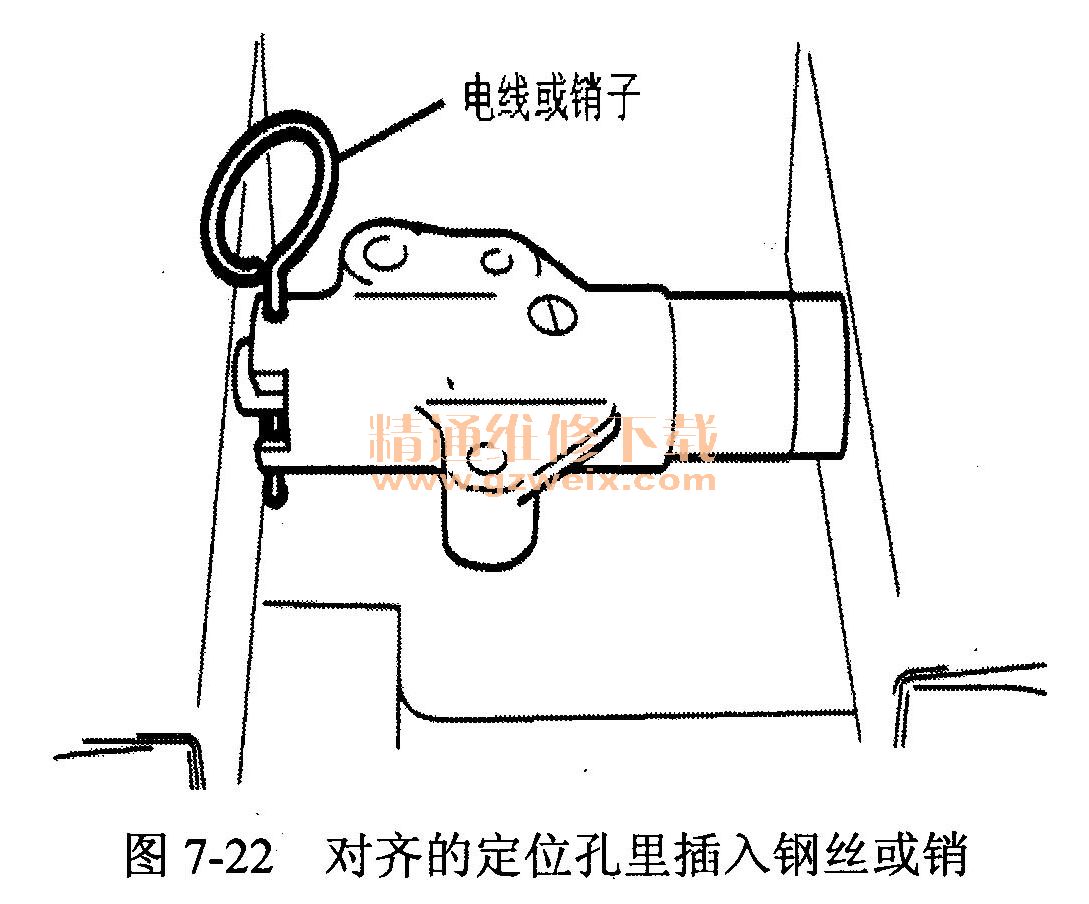

    ②在对齐的定位孔里插入钢丝或销，如图7-22所示。

    注：用新件更换正时带张紧器的调节器时，用一个销安装正时带张紧器的调节器。
      （2）安装正时带张紧器的调节器到发动机上，然后将固定螺栓拧紧至规定力矩。直到气门正时皮带调整好，才可拆下钢丝或销。

    5．按图7-23所示安装正时带张紧轮，并暂时拧紧正时带张紧轮。

    6．气门正时皮带的安装步骤是：
    （1）对准凸轮轴链轮、曲轴凸轮轴传动机构链轮和机油泵链轮上的正时标记，如图7-24所示。

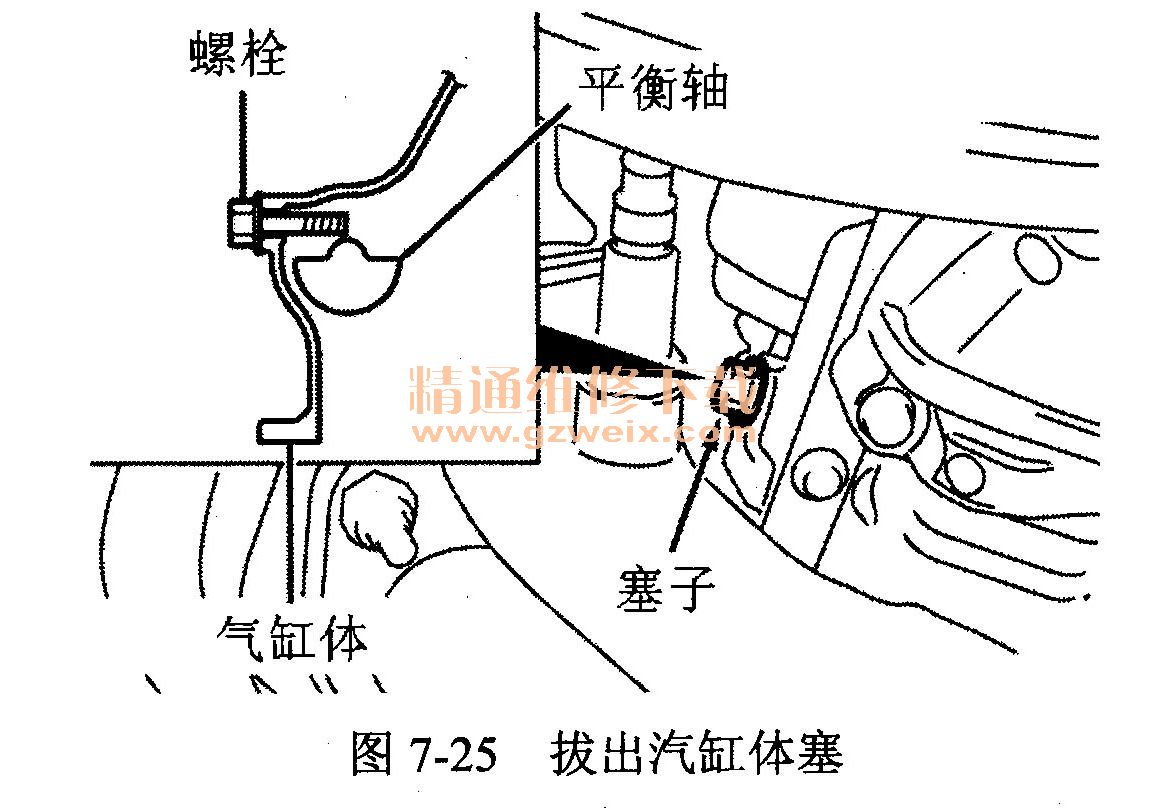

    （2）调整机油泵链轮的正时标记。拔出汽缸体塞，如图7-25所示。将螺栓（M6，剖面宽度10 mm,标称长度45 mm）插入到塞孔中。如果该螺栓接触到平衡轴，则将机油链轮转一圈。重新调整正时标记，然后检查螺栓的配合度。气门正时皮带装配前不要拆下该螺栓。

    （3）按以下方式安装气门正时皮带，如图7-26所示。以使皮带的张力不松弛。

    ①将气门正时皮带放在正时带张紧轮和曲轴凸轮轴传动机构链轮上，然后用左手支撑以使其不滑动。
    ②将气门正时皮带放到发动机油泵链轮上，同时用右手拉动。
    ③将气门正时皮带放在正时带张紧装置皮带轮上。
    注意：安装气门正时皮带。然后对凸轮轴链轮施加反转（逆时针转动）压力。重新检查确认皮带张力侧正确时，各正时标记对齐。
    ④将气门正时皮带放在凸轮轴链轮上。

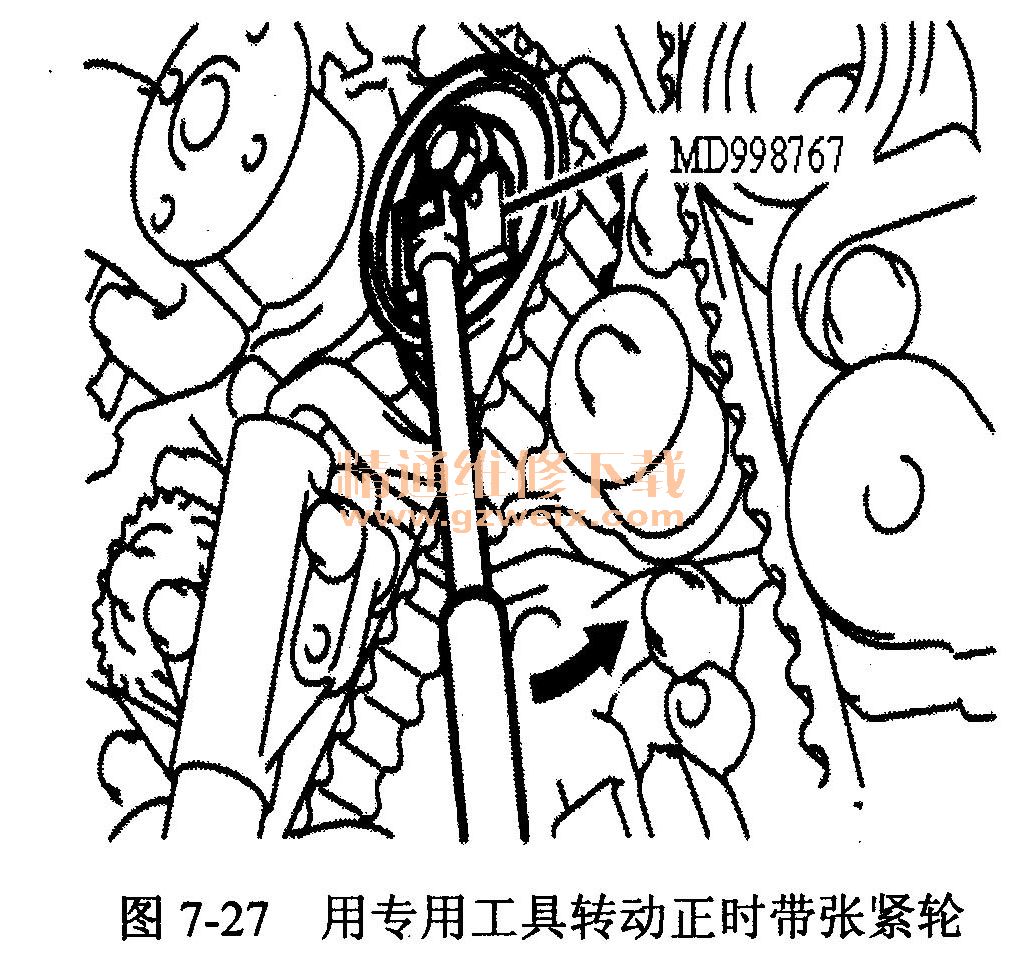

    （4）沿图7-27方向用专用工具MD998767转动正时带张紧轮，以对气门正时皮带施加张力。然后暂时拧紧并安装正时带张紧轮固定螺栓。

    （5）检查并确认正时标记己对齐，如图7-28所示。

    （6）拆下以上步骤（2）中插入的螺栓，然后装配汽缸体火花塞。

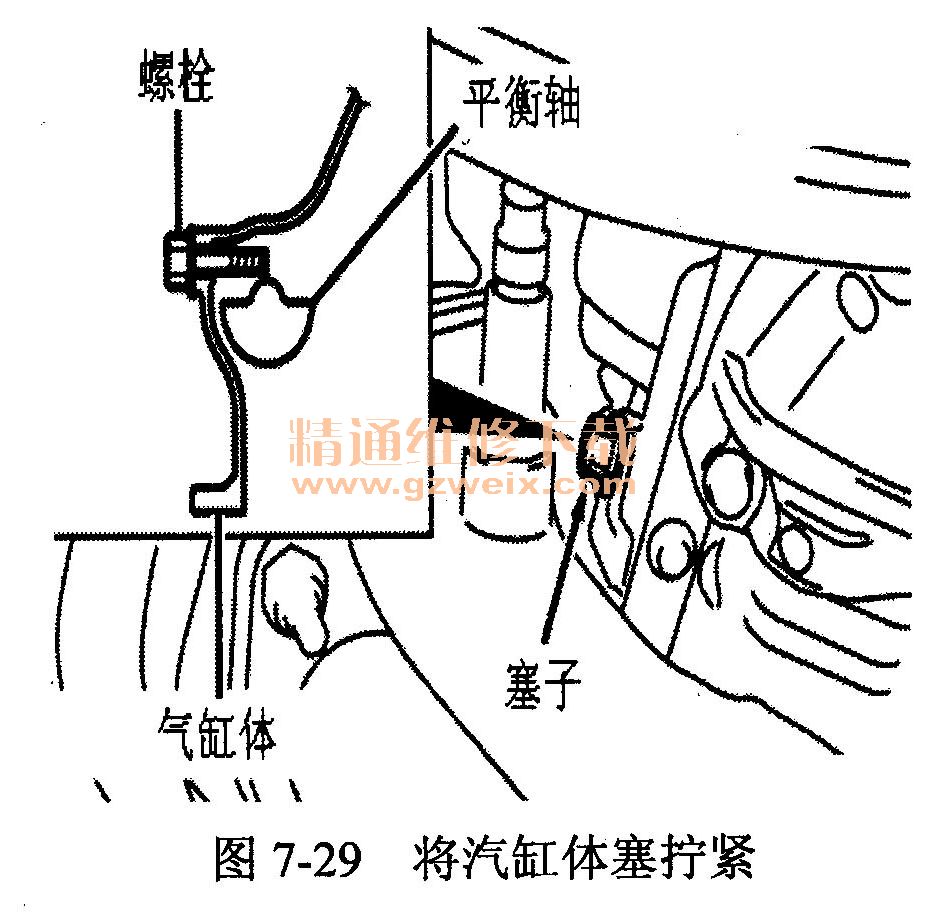

    （7）将汽缸体塞拧紧至规定力矩，如图7-29所示。

    （8）调整气门正时皮带张力。
