（二）凸轮轴位置执行器的更换
    凸轮轴位置执行器的拆卸步骤和方法如下。
    1．拆下机油泵。

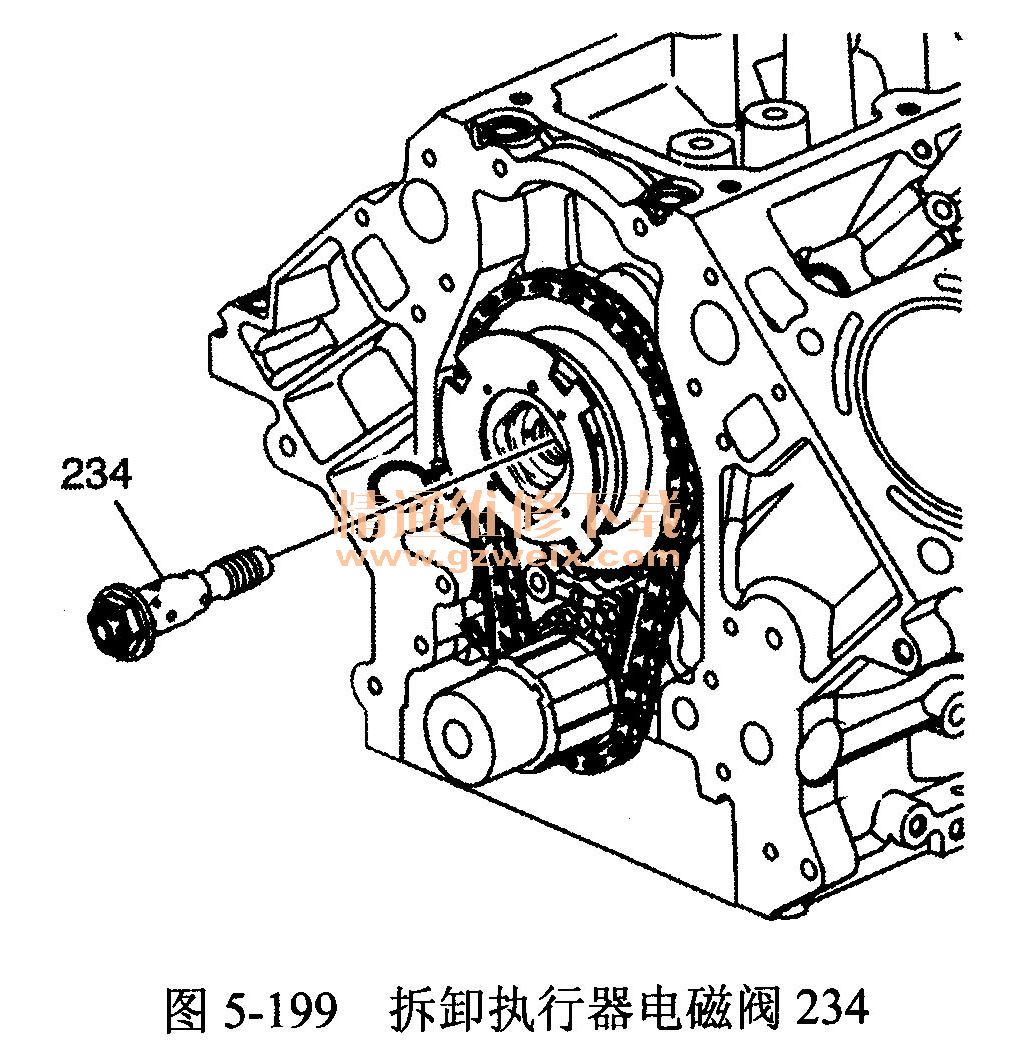

    2．拆卸并废弃凸轮轴位置（CMP ）执行器电磁阀234，如图5-199所示。

    注意：拆卸或安装过程中切勿推拉凸轮轴位置（CMP）执行器的磁阻轮。磁阻轮由3个空心定位销固定在CMP执行器的正面。推拉轮会使磁阻轮从执行器正面脱开。执行器回位弹簧处于张紧之下，会旋转脱开的磁阻轮，导致人员受伤。

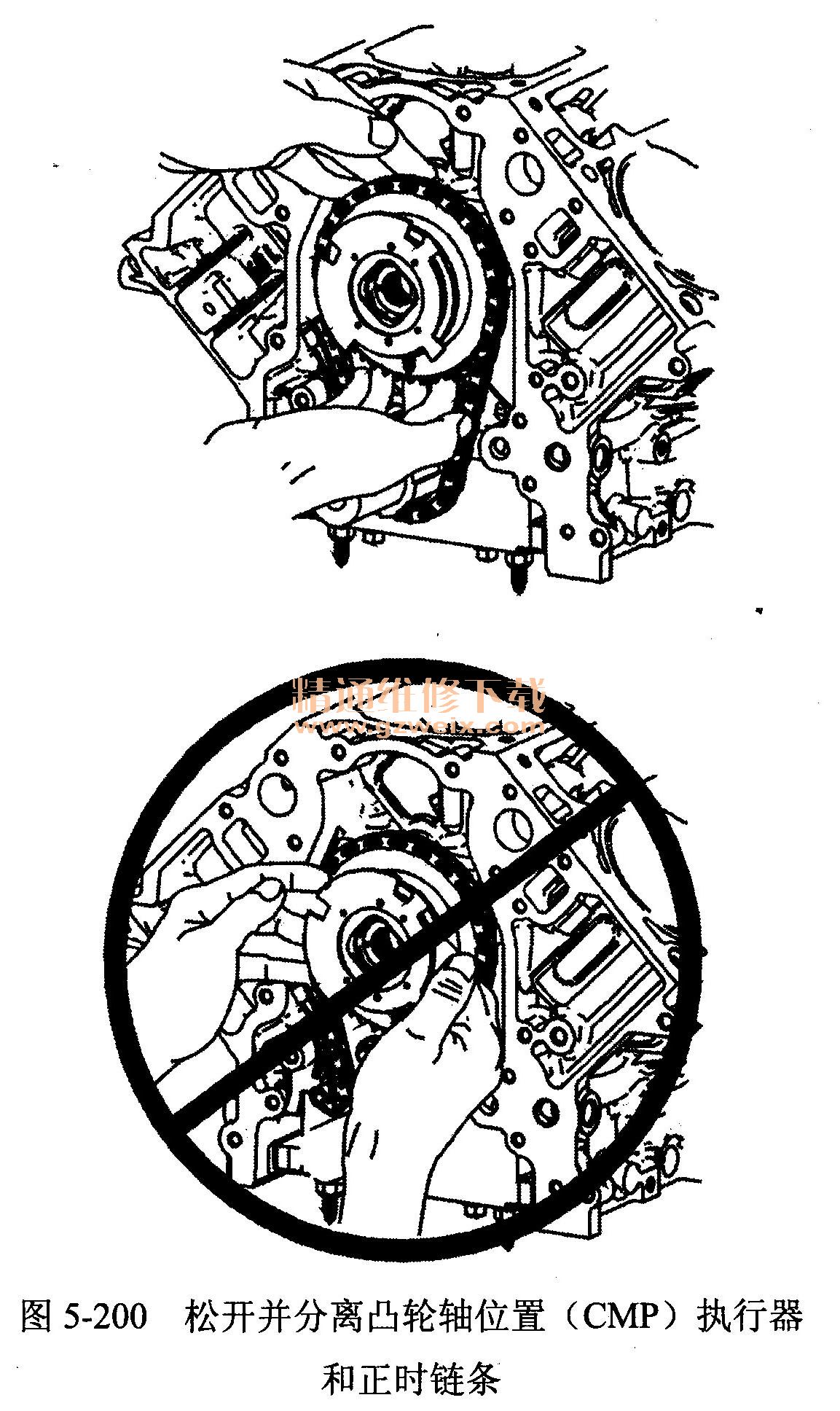

    3．从凸轮轴上松开并分离凸轮轴位置（CMP ）执行器和正时链条。将手指放在执行器链轮的后面，从凸轮轴的前面将执行器拉出，如图5-200所示。切勿在尝试拆卸执行器时，拉动变磁阻轮。

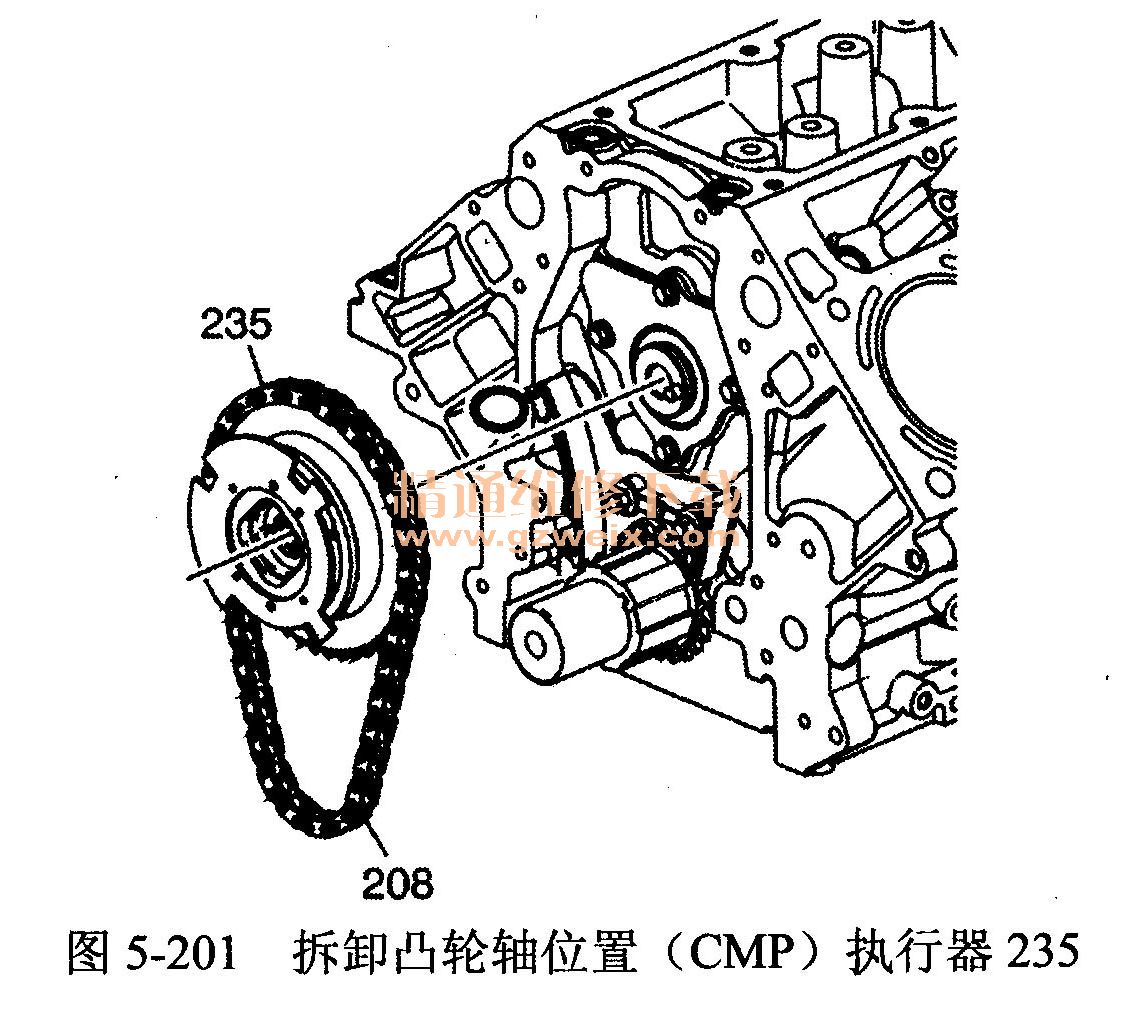

    4．拆卸凸轮轴位置（CMP ）执行器235和正时链条208，如图5-201所示。

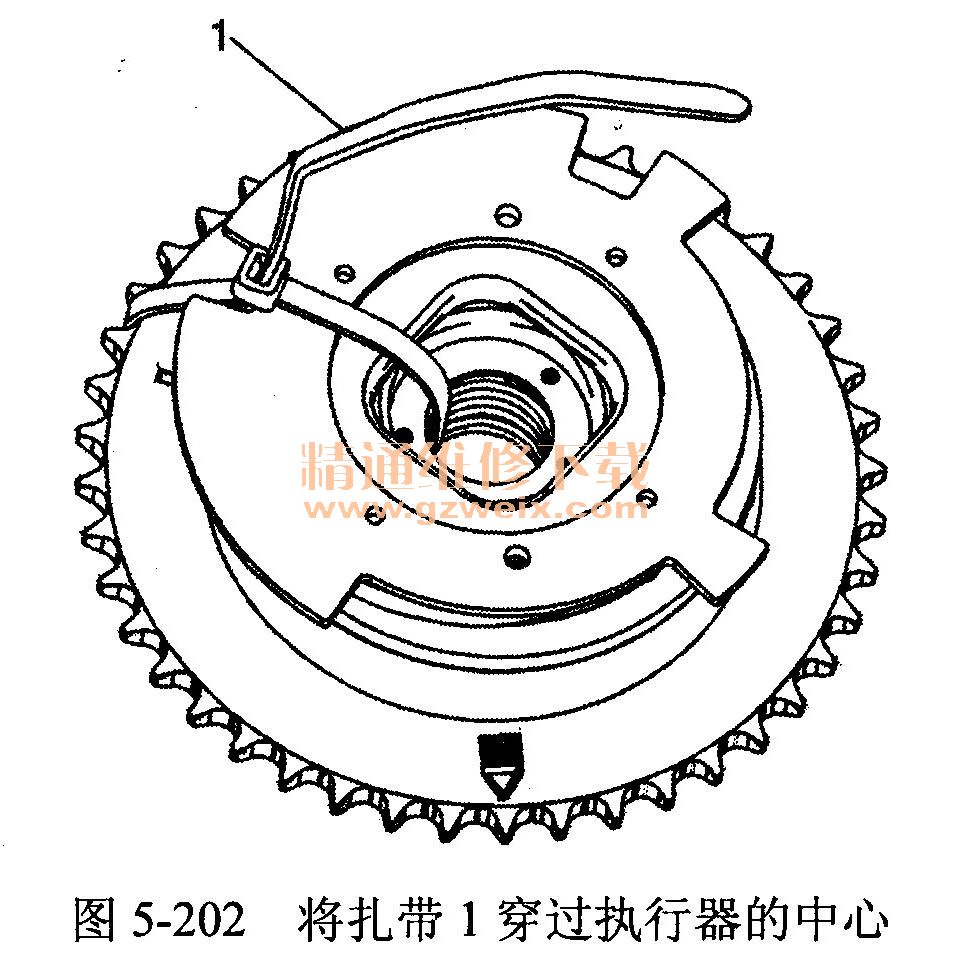

    5．将扎带1穿过执行器的中心，固定在阻磁轮之上，如图5-202所示。

    凸轮轴位置执行器的安装步骤和方法如下。

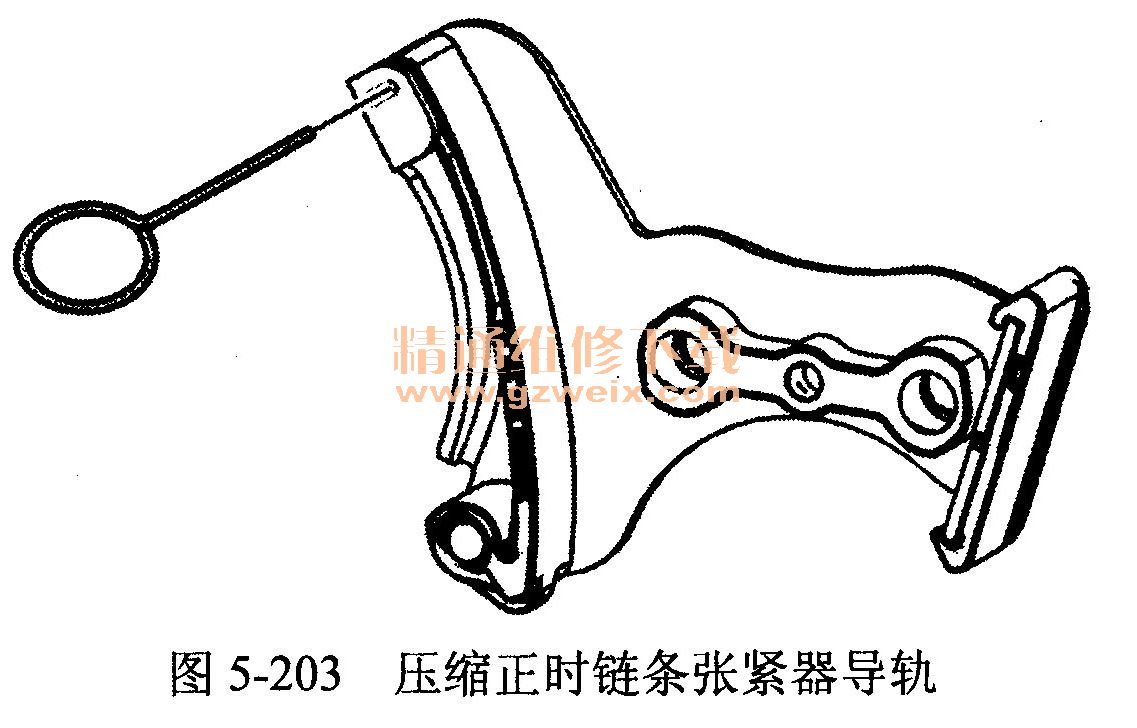

    1．压缩正时链条张紧器导轨，并安装专用工具EN-46330，如图5-203所示。

    重要注意事项：
    ①正确定位凸轮轴定位销上的凸轮轴位置执行器。
    ②链轮轮齿和正时链条必须啮合。
    ③凸轮轴和凸轮轴链轮定位标记必须正确对准。
    ④切勿再次使用凸轮轴位置执行器电磁阀。在装配过程中安装新的阀门。

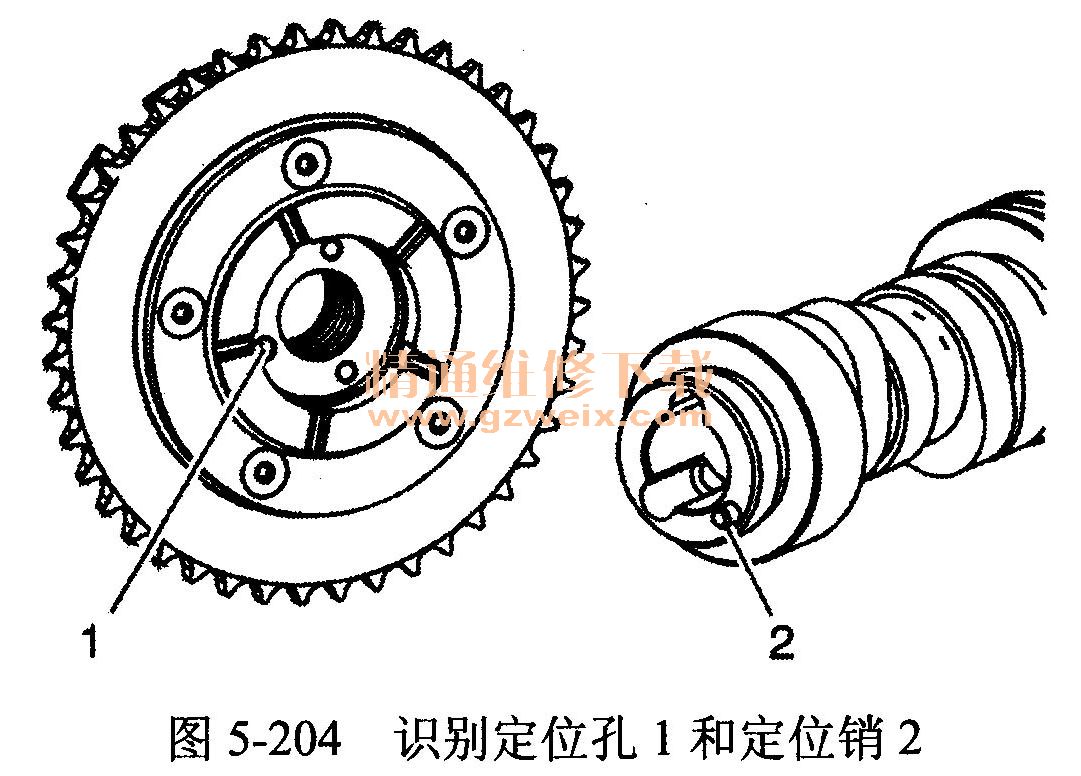

    2．识别凸轮轴位置执行器后面的定位孔1和凸轮轴正面的定位销2，如图5-204所示。

    注意：拆卸或安装过程中切勿推拉凸轮轴位置（CMP）执行器的磁阻轮。磁阻轮由3个空心定位销固定在CMP执行器的正面。推拉轮子会使磁阻轮从执行器正面脱开。执行器回位弹簧处于张紧之下，会旋转脱开的磁阻轮，导致人员受伤。

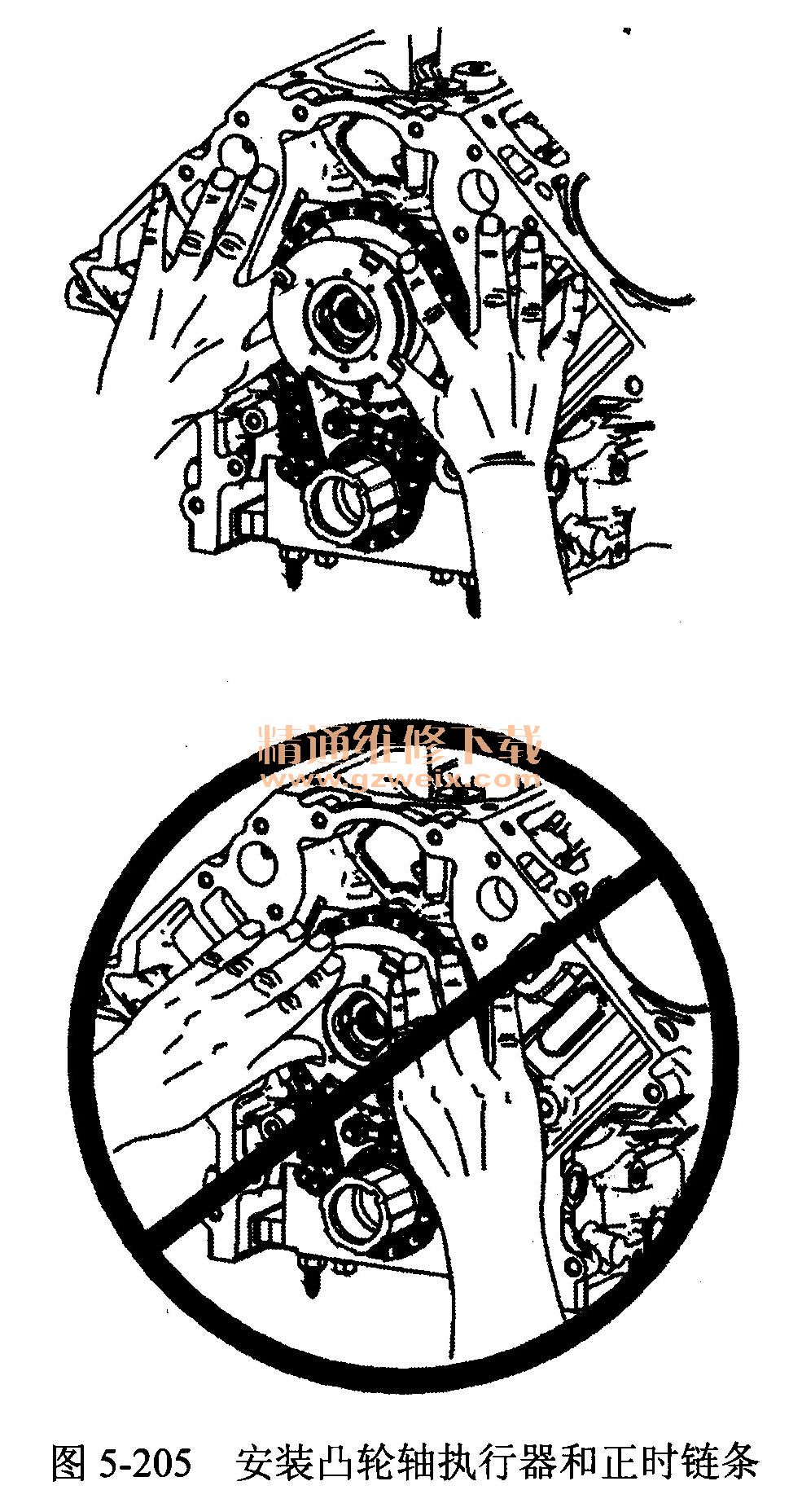

    3．安装凸轮轴执行器和正时链条，如图5-205所示。用凸轮轴前端表面上的定位销定位凸轮轴执行器后表面中的销孔。如有必要，转动凸轮轴或凸轮轴链轮来校准正时标记。小心将执行器完全安装到凸轮轴的前端。将手指放在执行器链轮的表面上，将执行器推向凸轮轴的前端。切勿在尝试安装执行器时，推动磁阻轮。

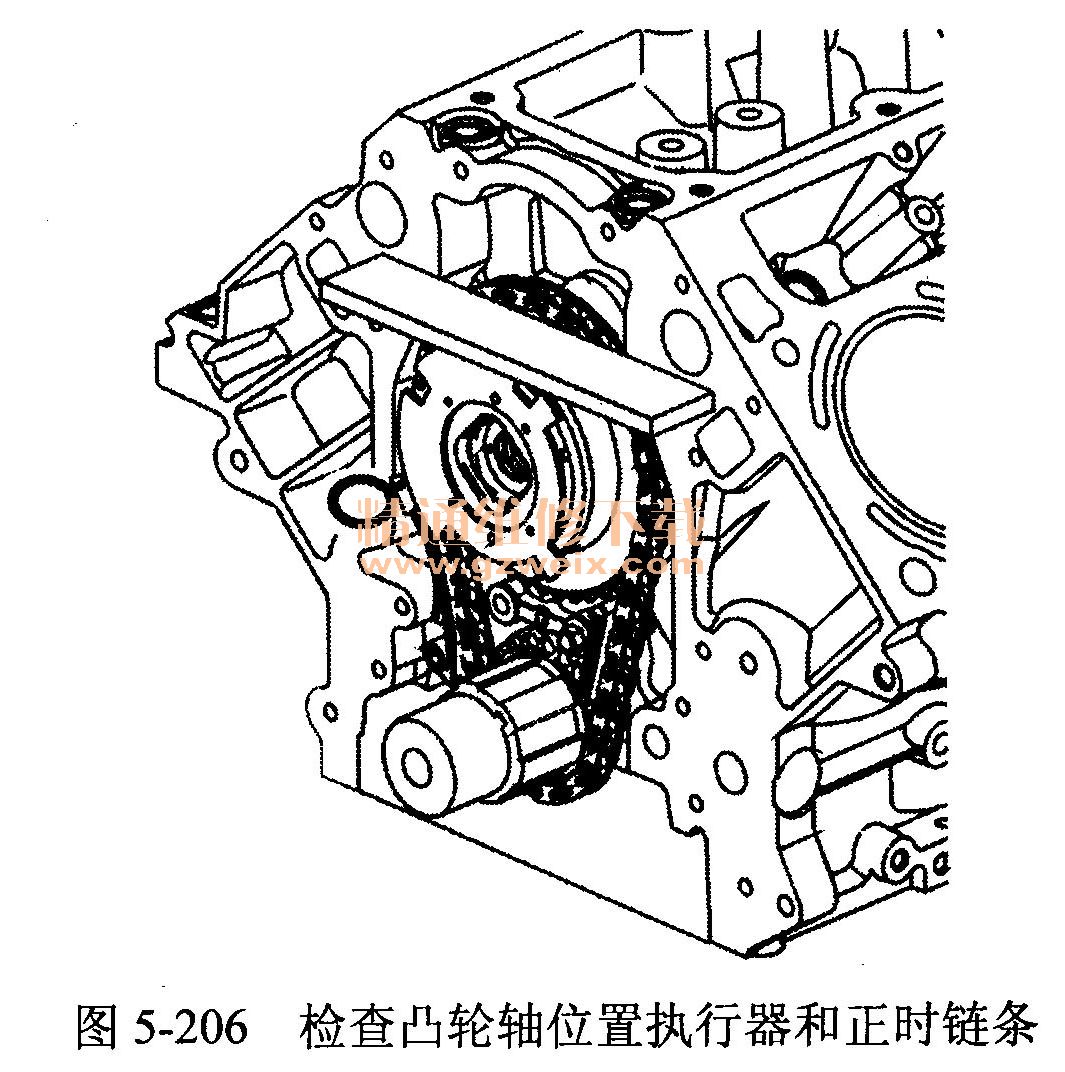

    4．将一直尺放在发动机缸体的正面上，检查凸轮轴位置执行器和正时链条是否正确安装。当凸轮轴位置执行器正确并完全安装在凸轮轴的前端时，正时链条就不会凸出发动机缸体的正面，如图5-206所示。

    5．安装新的凸轮轴位置执行器电磁阀（234）。当凸轮轴位置执行器正确就位在凸轮轴上时，可以用手轻压，将凸轮轴位置执行器电磁阀完全拧入凸轮轴中。用手拧紧直至密合。

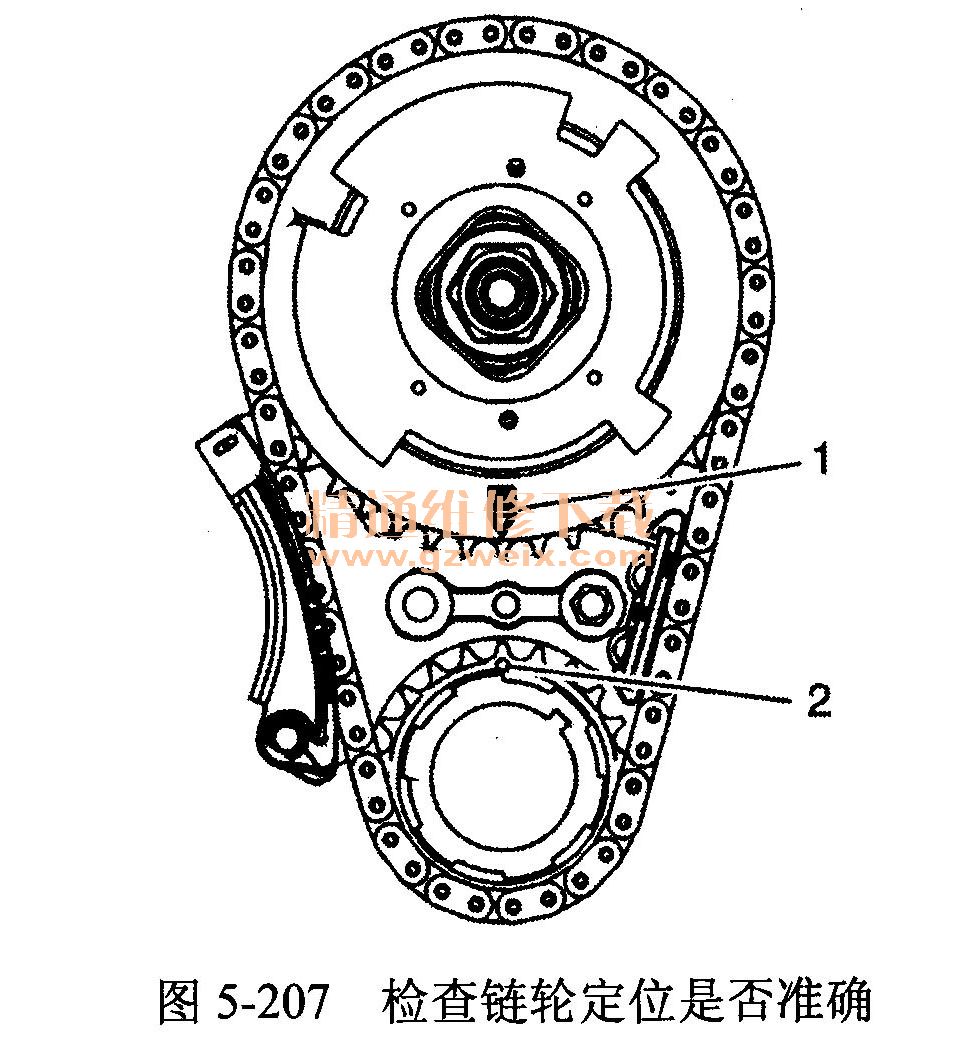

    6．检查链轮定位是否准确，如图5-207所示。凸轮轴位置执行器链轮上的标记1应该位于6点钟位置。曲轴链轮上的标记2应位于12点钟位置。

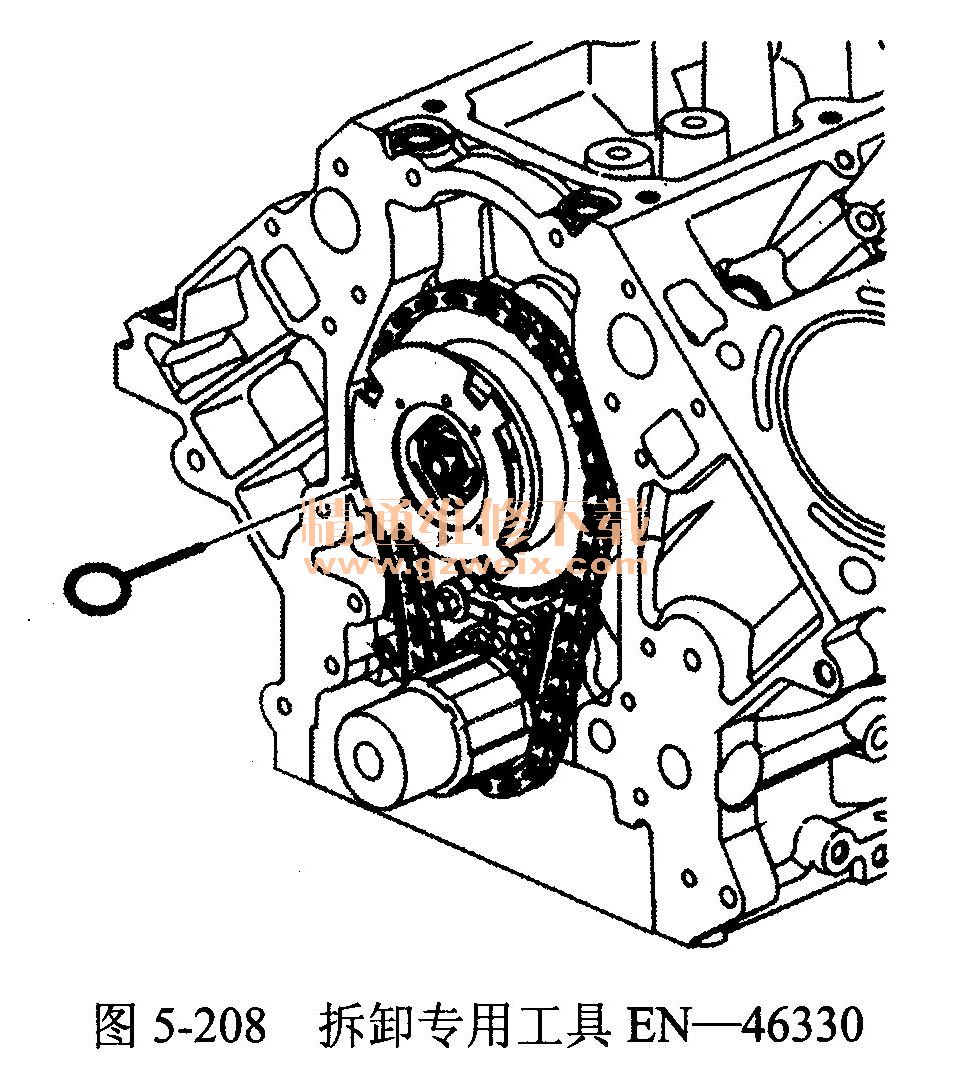

    7．拆卸专用工具EN-46330，如图5-208所示。

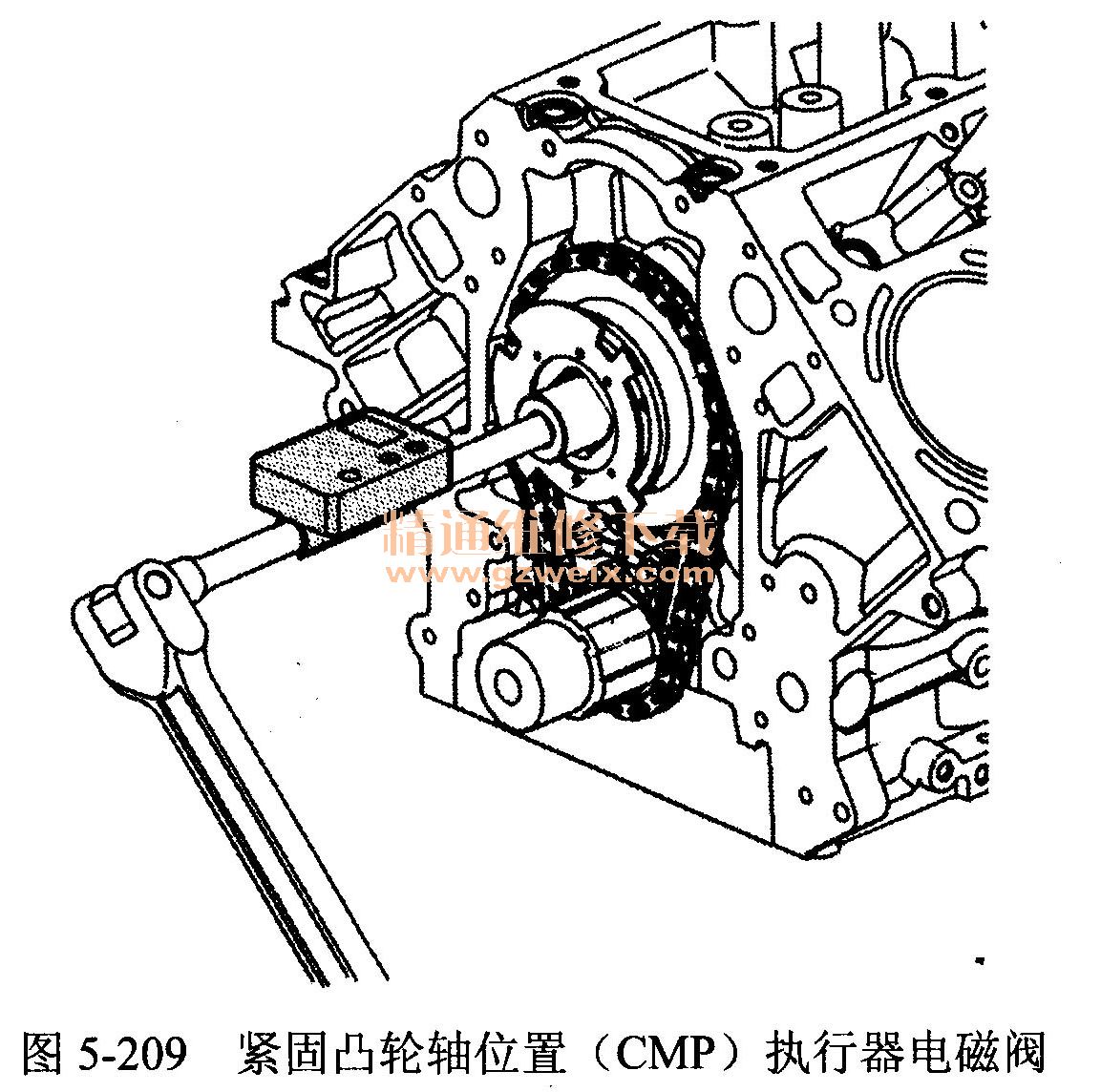

    8．紧固凸轮轴位置（CMP）执行器电磁阀，如图5-209所示。

    9．安装机油泵。
