（五）主凸轮轴传动链条下导板的安装
主凸轮轴传动链条下导板的安装步骤与方法如

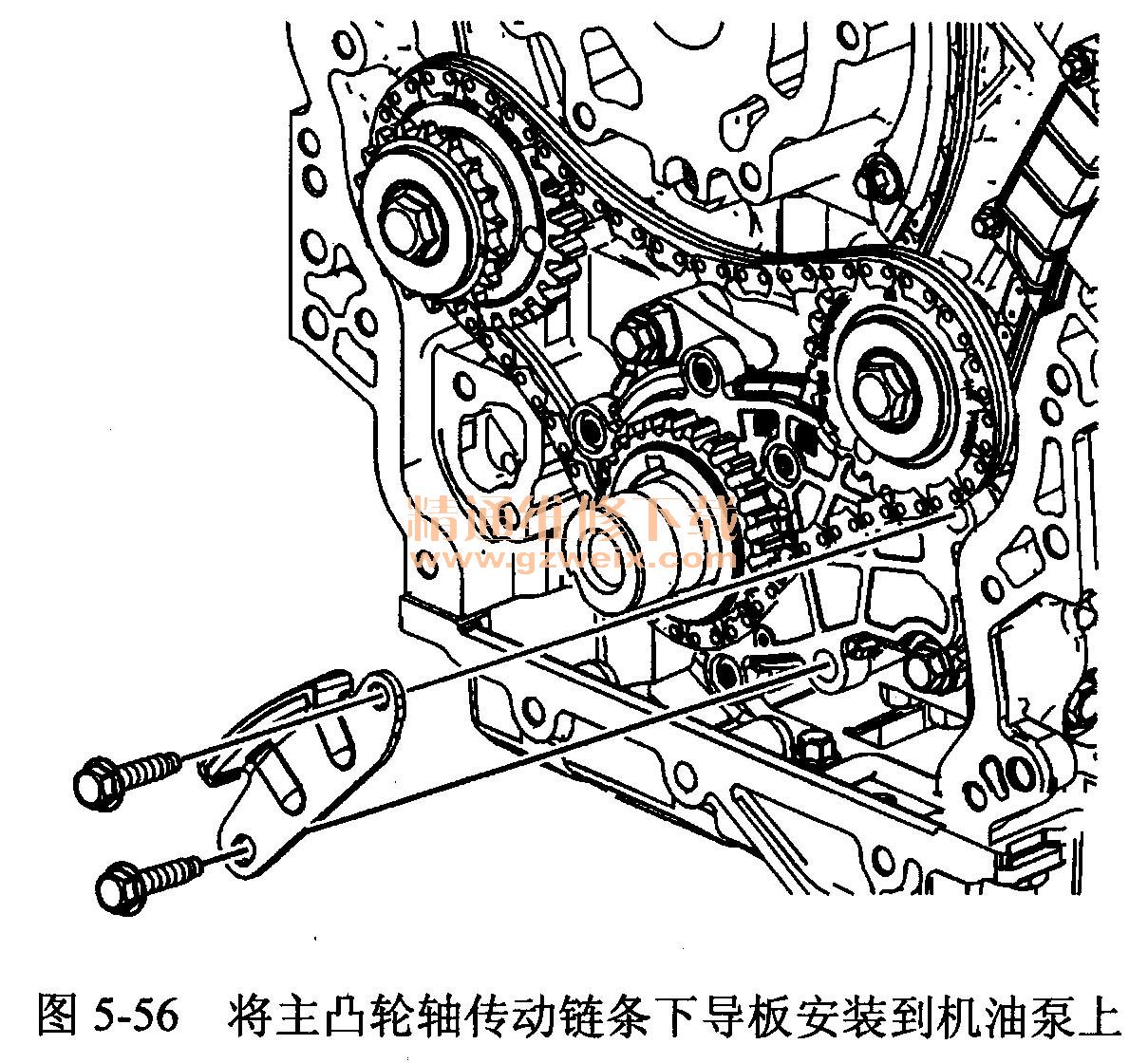

1．将主凸轮轴传动链条下导板安装到机油泵上，如图5-56所示。
2．安装主凸轮轴传动链条下导板螺栓。
（六）主凸轮轴传动链条上导板的安装
主凸轮轴传动链条上导板的安装步骤与方法如下。
1．确保正在安装的是主凸轮轴传动链条上导板3，如图5-57所示。

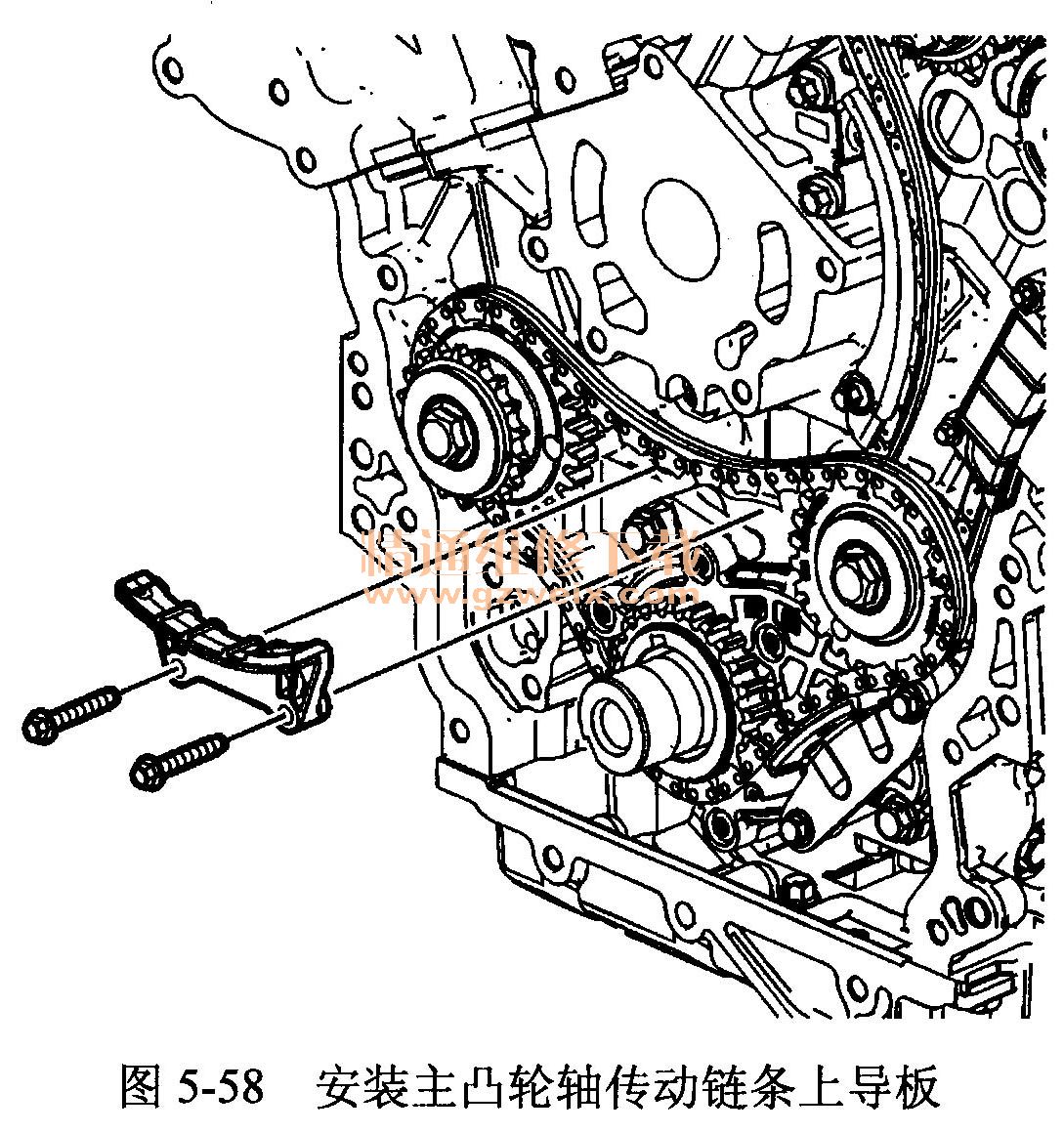

2．安装主凸轮轴传动链条上导板，如图5-58所示。
3．安装主凸轮轴传动链条上导板螺栓。
（七）主凸轮轴传动链条张紧器的安装
主凸轮轴传动链条张紧器的安装步骤与方法如下。
1．确保正在安装的是主凸轮轴传动链条张紧如图5-59所示。

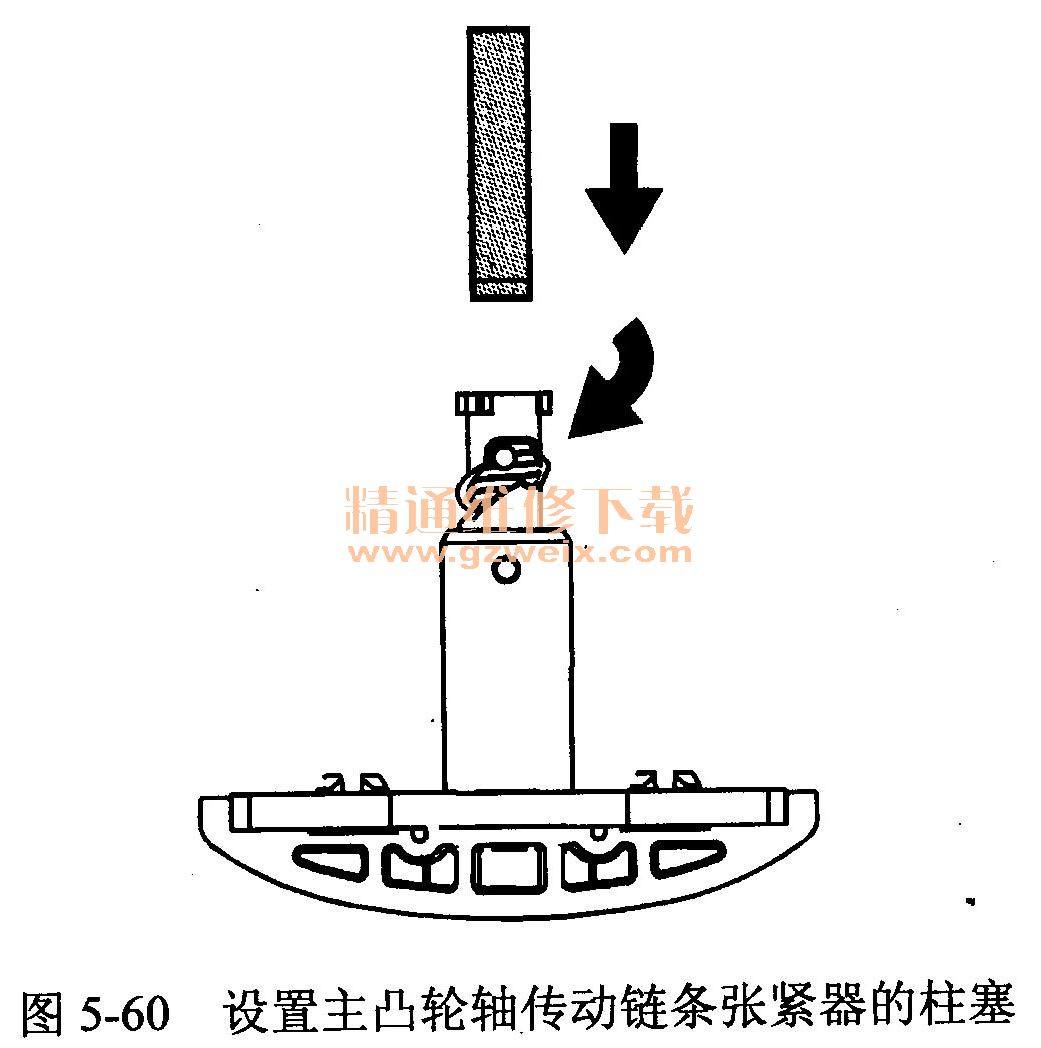

2．使用专用工具J-45027重新设置主凸轮轴传动链条张紧器的柱塞，如图5-60所示。
3．将柱塞安装到主凸轮轴传动链条张紧器体上，如图5-61所示。

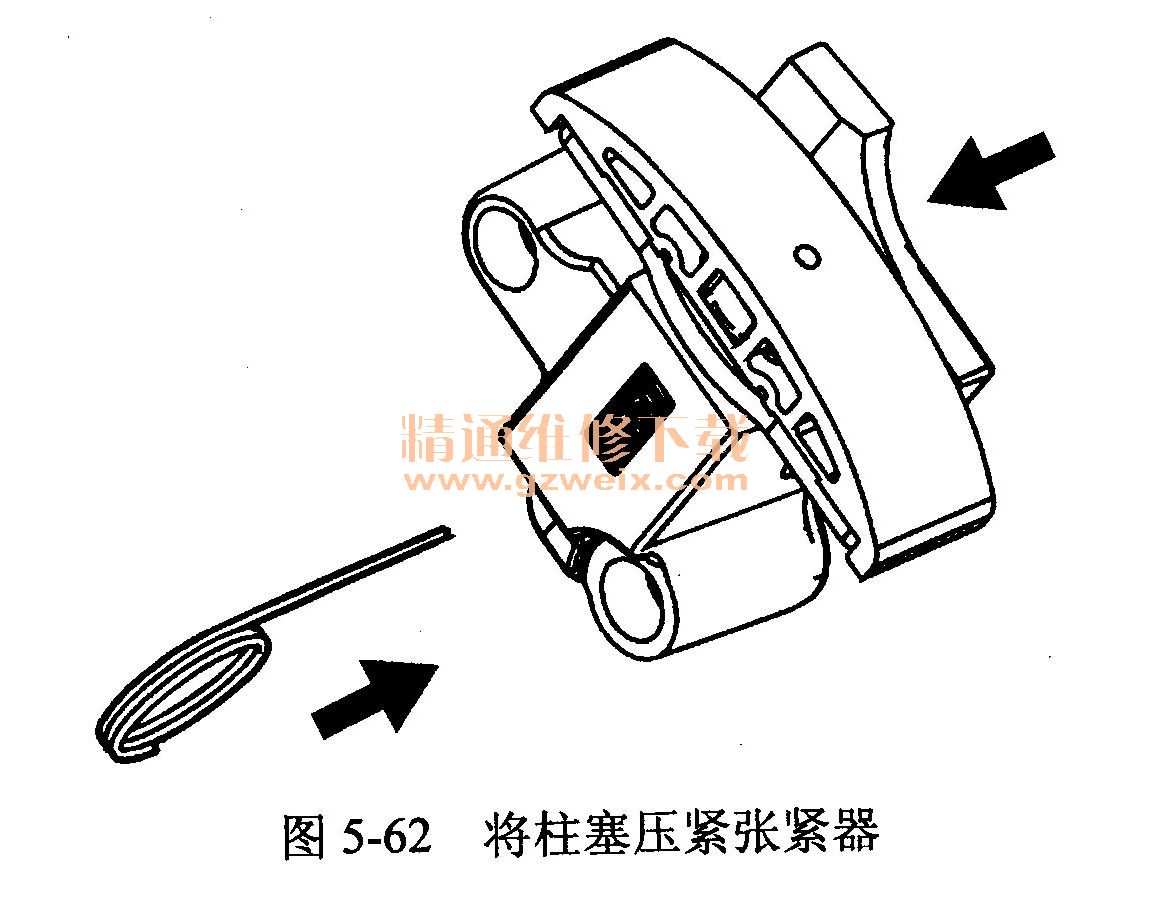

4．将柱塞压进张紧器体，然后将专用工具EN-46112插入主凸轮轴传动链条张紧器体侧面的检修孔，以锁定主凸轮轴传动链条张紧器，如图5-62所示。
5．缓慢释放主凸轮轴传动链条张紧器上的压力。应在主凸轮轴传动链条张紧器上安装衬垫以保持压紧，如图5-63所示。
6．将新的主凸轮轴传动链条张紧器衬垫安装到主凸轮轴传动链条张紧器上。
7．通过主凸轮轴传动链条张紧器和衬垫安装主凸轮轴传动链条张紧器螺栓。
8．确保发动机体上的主凸轮轴传动链条张紧器没有毛刺或任何会使新的主凸轮轴传动链条张紧器衬垫密封性能下降的缺陷。
9．将主凸轮轴传动链条张紧器安装到位，然后将螺栓松弛地安装至缸体，如图5-64所示。
