一、L3型发动机正时系统的结构

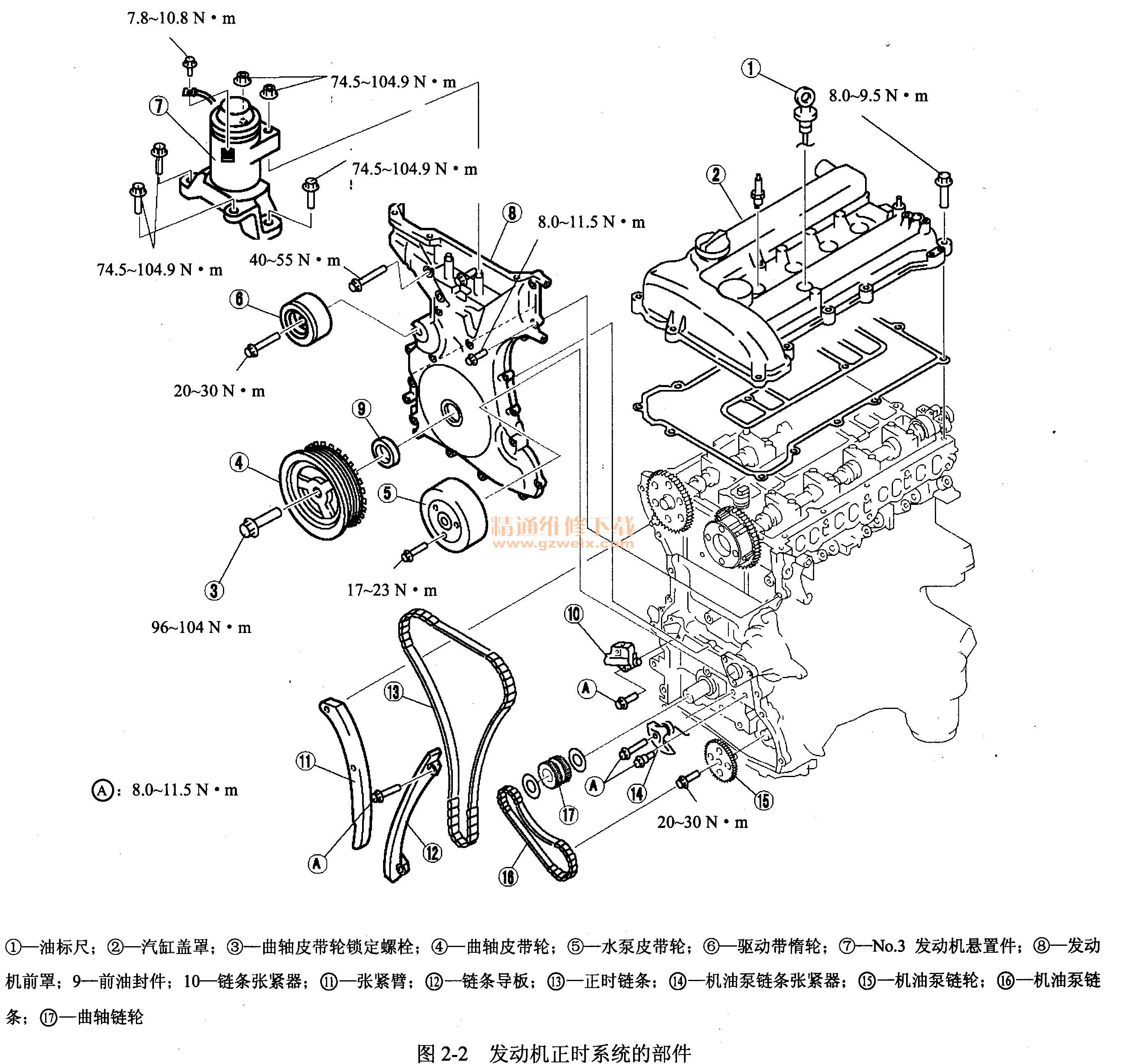

    L3型发动机正时系统的部件如图2-2所示。

    二、L3型发动机的正时调整
    （一）L3型发动机正时链条的拆卸
    L3型发动机正时链条的拆卸步骤和方法如下。
    1．断开电池负极电缆。
    2．拆下发动机罩盖。
    3．拆下挡泥板。
    4．拆下底盖。
    5．拆下点火线圈。
    6．断开线束。
    7．拆下通风管。
    8．拆下驱动带。
    9．拆下曲轴位置（CKP）传感器。
    10．拆下P/S油泵，保持油管连接，然后将P/S油泵移开。

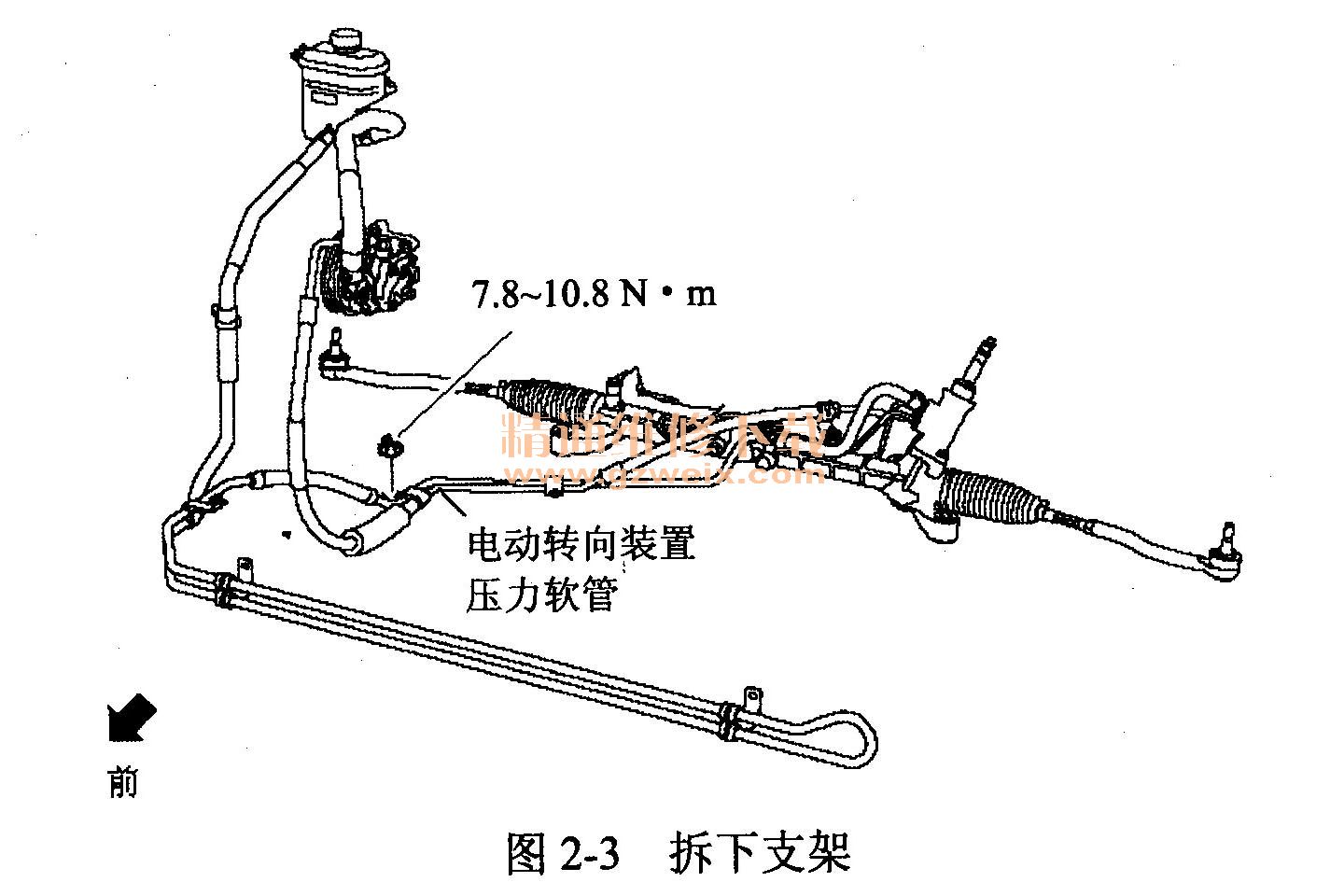

    11.按照图2-3所示拆下支架，并将动力转向压力软管置于车外。

    12．按图2-2所示的发动机正时部件的图注序号顺序进行拆卸。

    （二）L3型发动机正时链条的安装
    1．按照与拆卸相反的顺序进行安装。
    2．启动发动机并检查和调整下列项目。
    （1）检查机油、变速驱动桥油和燃油是否泄漏。
    （2）检查皮带轮与皮带偏差和接触状况
    （3）检查点火正时、怠速和怠速混合气是否正常。
