（四）右侧次级正时链条的安装

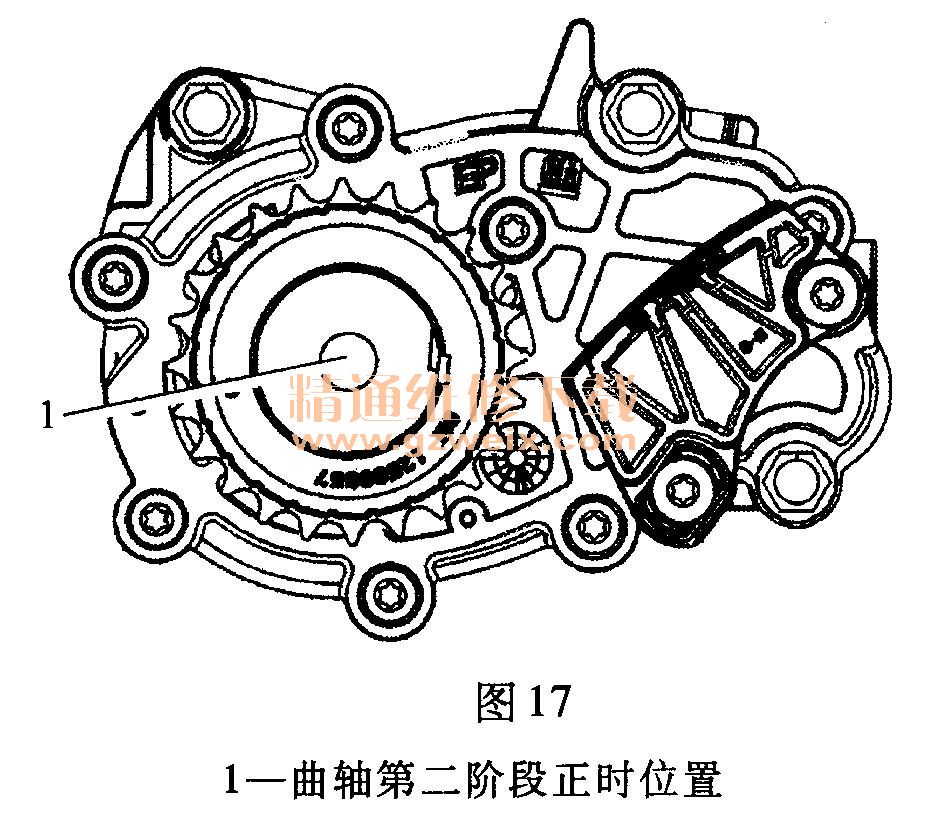

(1)确保曲轴处于第二阶段正时位置1。如图17所示。

 (2)安装右侧次级正时链条，如图18所示。

    (3)将次级正时链条套在右凸轮轴中间链轮的外侧链轮上，使电镀的凸轮轴传动链条链节1对准右凸轮轴中间链轮内侧链轮上的定位检查孔2，如图19所示。

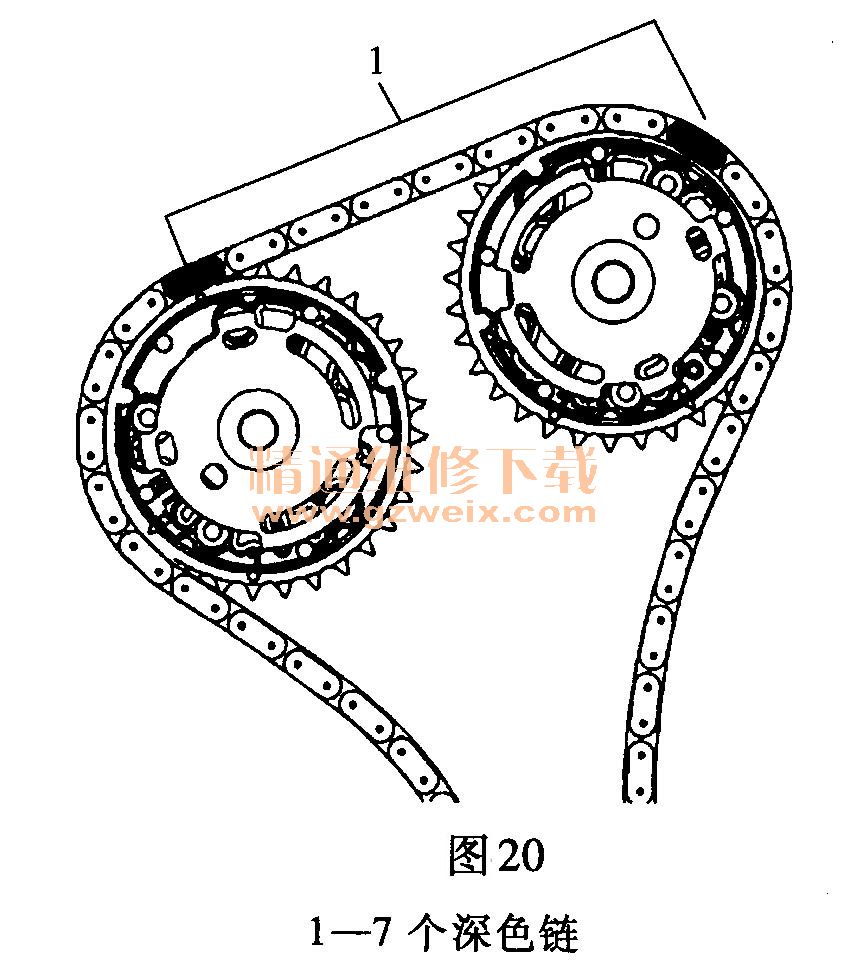

    (4)将次级正时链条套在两个右调节器传动链轮上，确保两凸轮轴位置调节器链轮上的电镀链节之间有7个深色链节1，如图20所示。

    (5)将右排气凸轮轴位置调节器链轮的三角形定位标记1对准电镀的凸轮轴传动链条链节2，如图21所示。

    (6)将右进气凸轮轴位置调节器链轮的三角形定位标记2对准电镀的凸轮轴传动链条链节1，如图22所示。

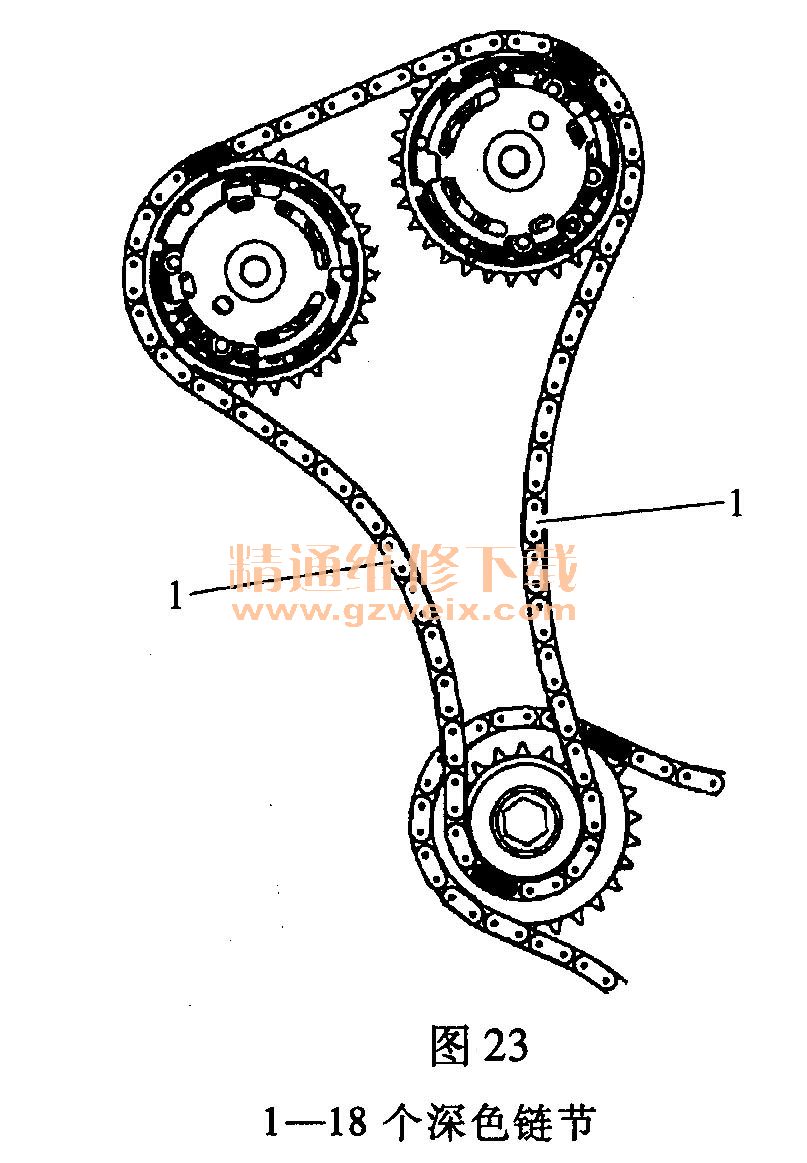

    (7)右凸轮轴中间链轮上的凸轮轴传动链条电镀链节与各个右凸轮轴位置调节器链轮上的凸轮轴传动链条电镀链节之间应有18个深色链节1，如图2-5-23所示。
