福特蒙迪欧致胜(2. 3 L Duratec- H)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-28 15:27:16

    适用2010~2012年福特蒙迪欧致胜(2. 3 L Duratec- H)车型
   (一)拆卸方法

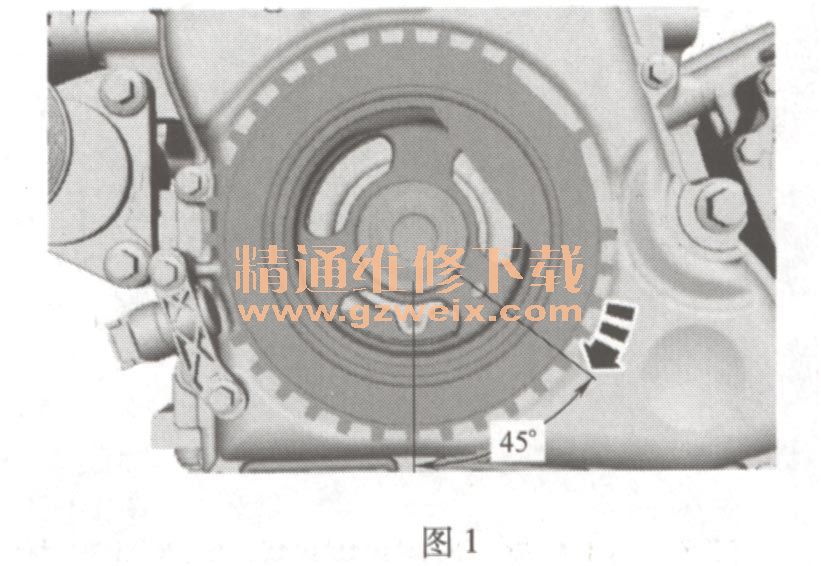

    (1 )转动曲轴至1缸活塞上止点前45°。如图1所示。

    (2)拆下曲轴带轮。
    (3)取下带轮摩擦垫圈。
    (4)拆下发动机正时前盖。

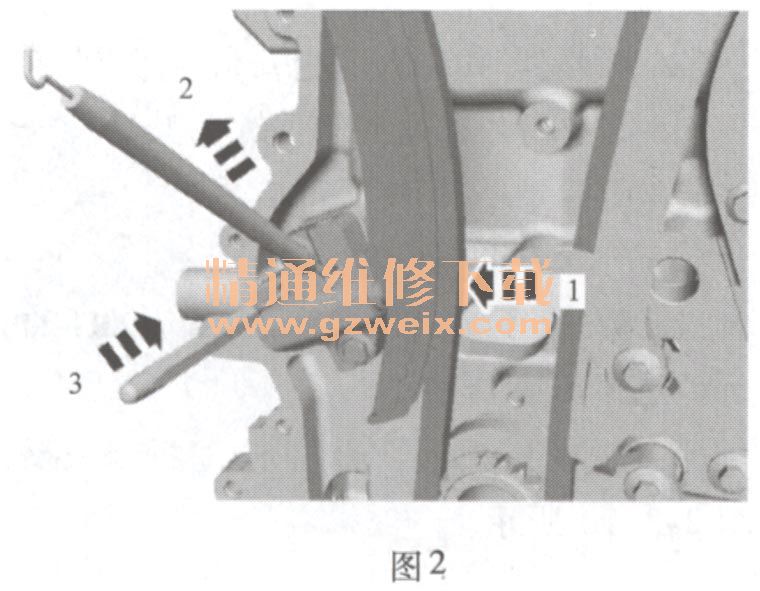

    (5)锁止正时链条张紧器,释放链条张紧力。沿箭头1方向压正时链条张紧导轨,用打孔器按箭头2所示松开张紧器导杆,然后按箭头3所示插入张紧器锁止销;如图2所示。

    (6)用扳手固定住凸轮轴,拧松凸轮轴链轮螺栓。
    (7)取下凸轮轴链轮和正时链条。

    (二)安装方法

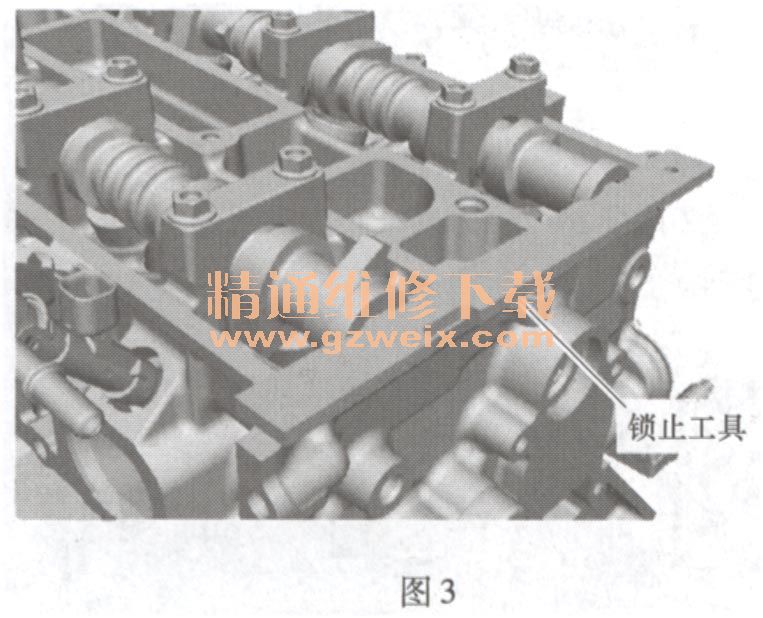

    (1)调整凸轮轴的位置,以便能顺利安装凸轮轴锁止工具.如图3所示。

    (2)安装凸轮轴链轮和正时链条。
    (3)用手拧紧凸轮轴链轮螺栓。
    (4)拉出张紧器锁止销,张紧正时链条,如图4所示。

    (5)如图5所示,用呆扳手固定凸轮轴,然后拧紧凸轮轴链轮螺栓。拧紧力72N·m。

    (6)安装发动机正时前盖。
    (7)安装一个新的曲轴传动带轮摩擦垫圈,如图6所示。

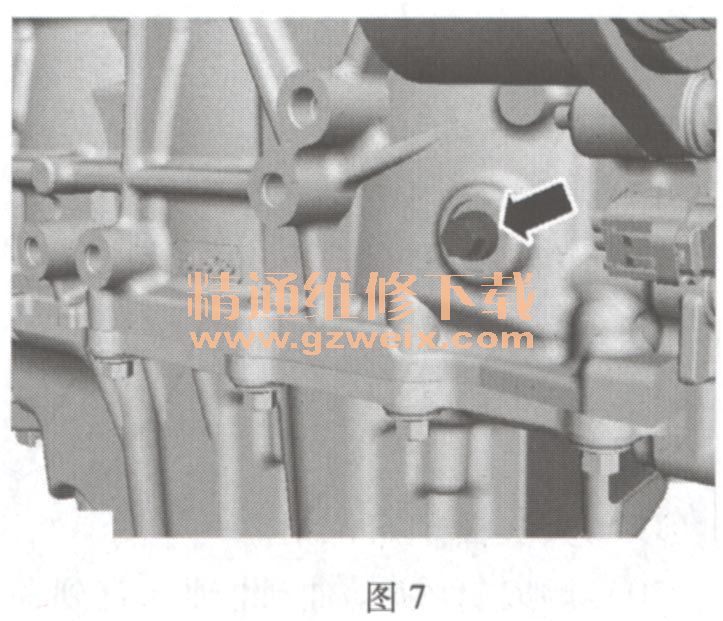

    (8)拆下气缸盖上的堵塞,如图7所示。

    (9)在堵塞孔处插入定位销,如图8所示。

    (10)顺时针转动曲轴,直至曲轴被定位销挡住。
    (11)拧下曲轴带轮中心螺栓。
    (12)安装曲轴带轮。

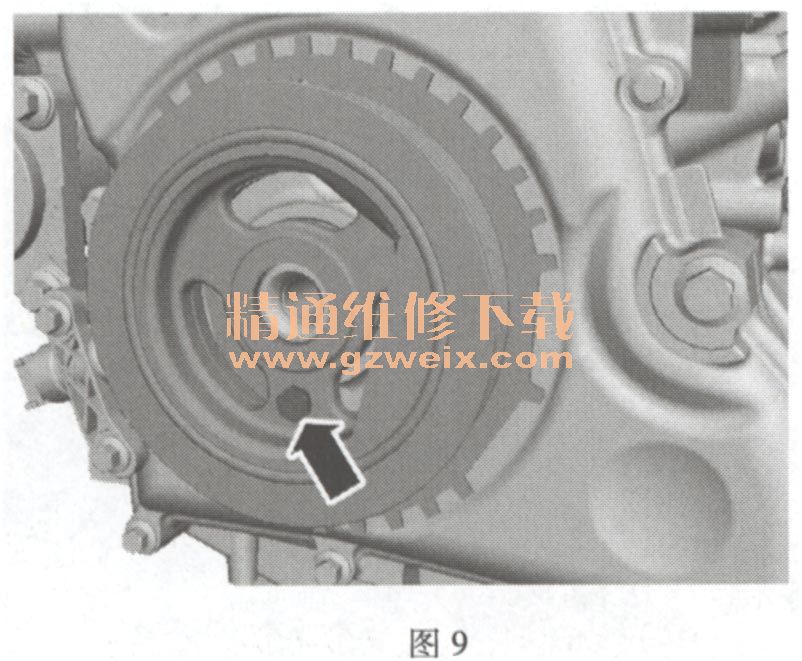

    (13)将M6螺栓安装到曲轴带轮上,用手拧紧,如图9所示。

    (14)安装新的曲轴带轮中心螺栓,拧紧力矩:100 N·m +90°。
    (15)拆下曲轴带轮上的M6螺栓。
    (16)拆下曲轴定位销,重新拧上堵塞。
    (17)拆下凸轮轴锁止工具。
    (18)顺时针转动曲轴两圈。
    (19)安装曲轴定位销。
    (20)顺时针慢慢转动曲轴,直到曲轴被定位销挡住。
    (21)确保M6螺栓能安装到曲轴带轮上,同时能顺利安装凸轮轴锁止工具。
    (22)拆下凸轮轴锁止工具。
    (23)拆下曲轴定位销。
