(5)安装正时链条导轨A，如图6所示。
(6)安装正时链。按以下顺序无松弛地安装正时链条，如图7所示。
曲轴链轮A→正时链导轨B→进气CV-VT链轮C→排气CVVT链轮D。
注意：安装正时链时，应匹配各链轮的正时标记与正时链的正时标记（有色连杆），如图所示。
(7)安装正时链张紧器臂A，如图9所示。

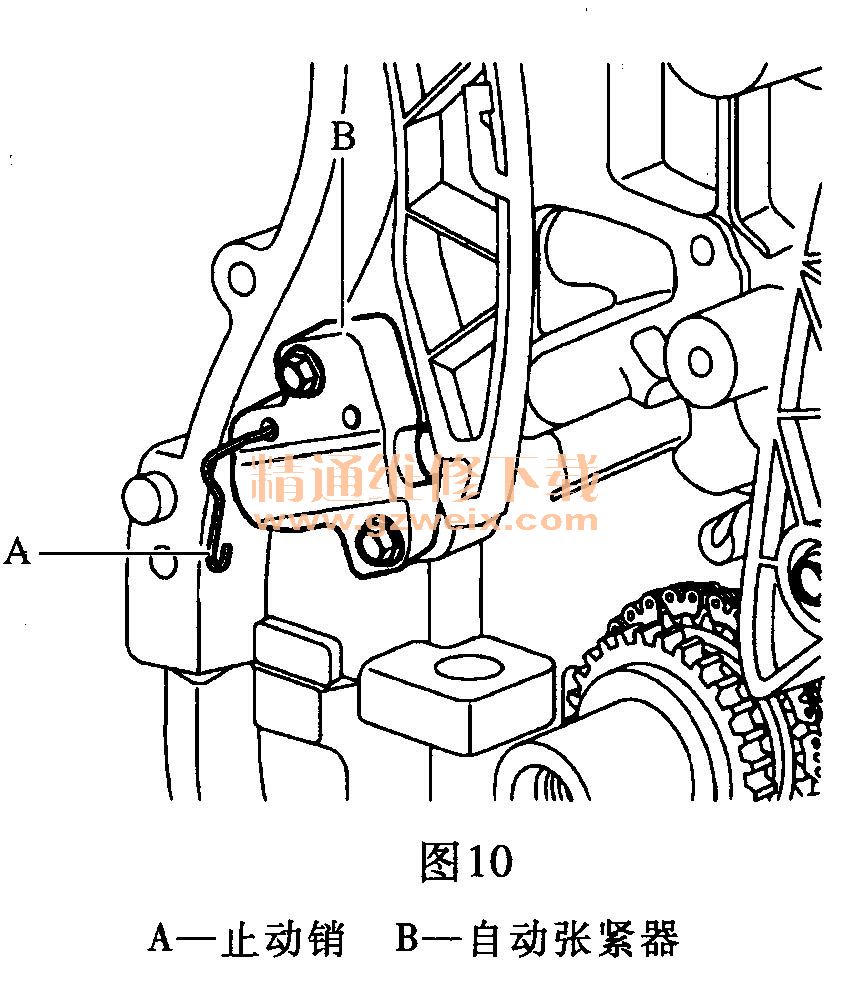

(8)安装正时链自动张紧器B并拆卸止动销A，如图10所示。

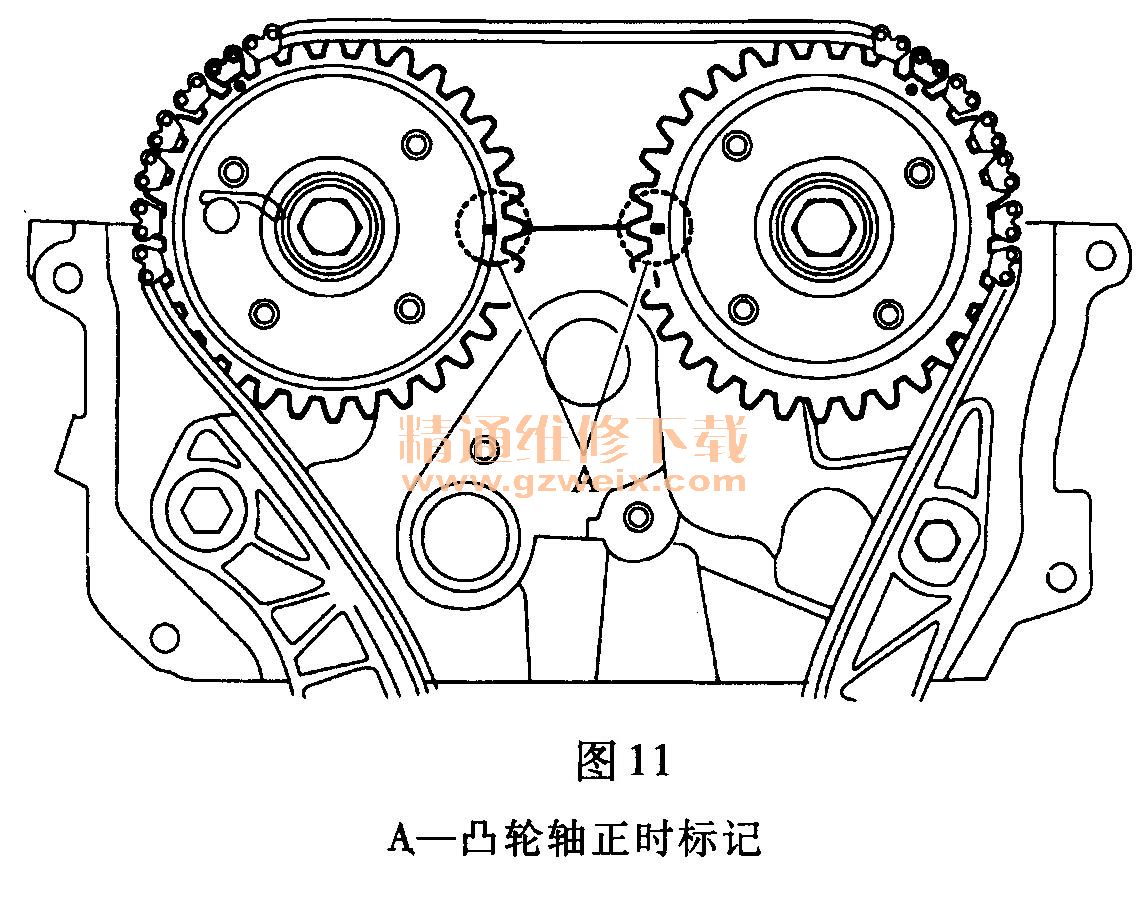

(9)顺时针转动曲轴2圈后，确认进气和排气CVVT链轮的TDC标记A对正
气缸盖顶面，如图11所示。
(10)安装正时链条盖。
