适用2004～2008年菲亚特派力奥（1. 5L 1461）车型

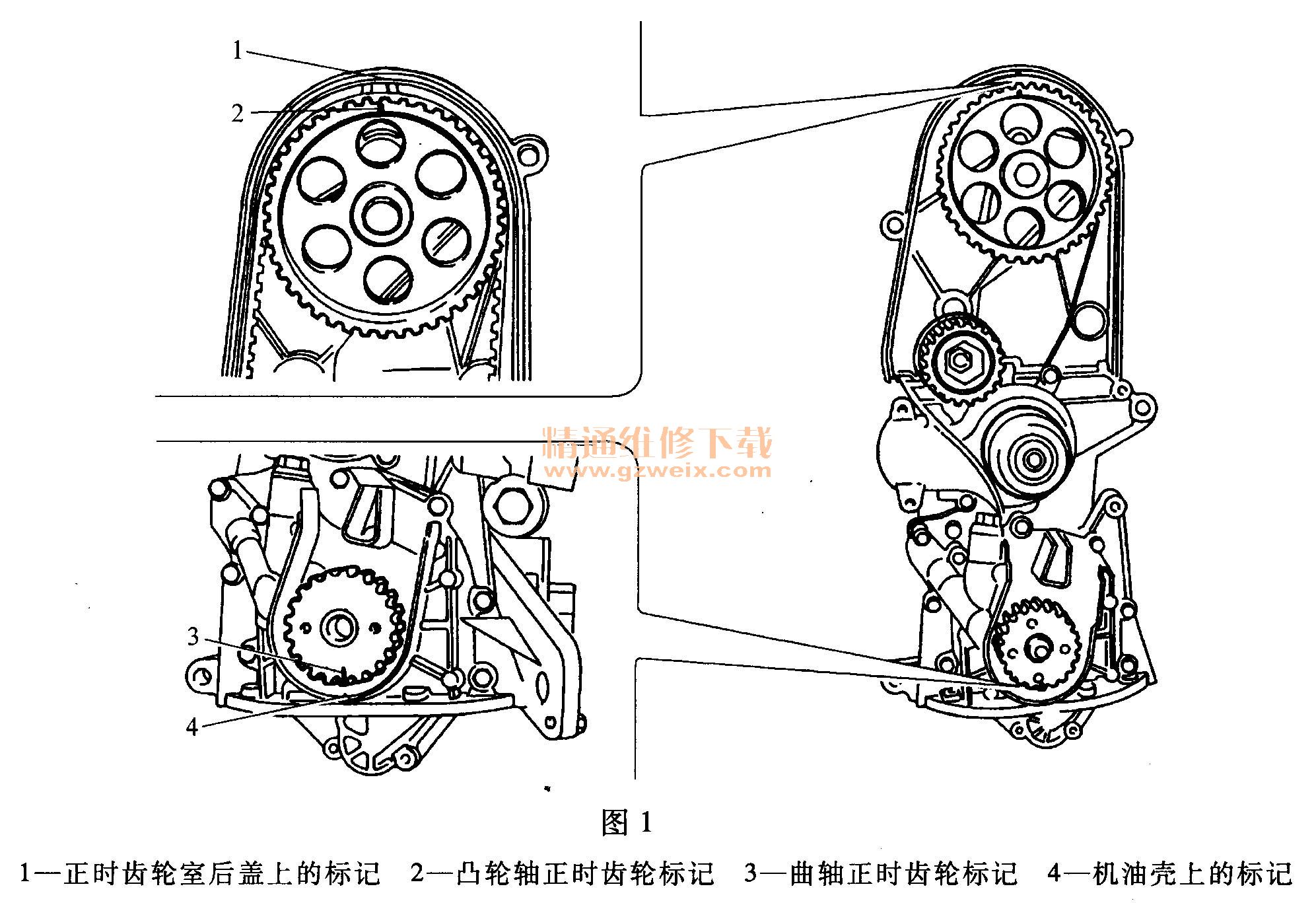

    （一）正时示意图（图1）

    （二）正时带的拆卸
    (1)拆下发动机辅助传动带及相邻的附件。
    (2)将汽车放在自动举升机上，断开蓄电池负极。

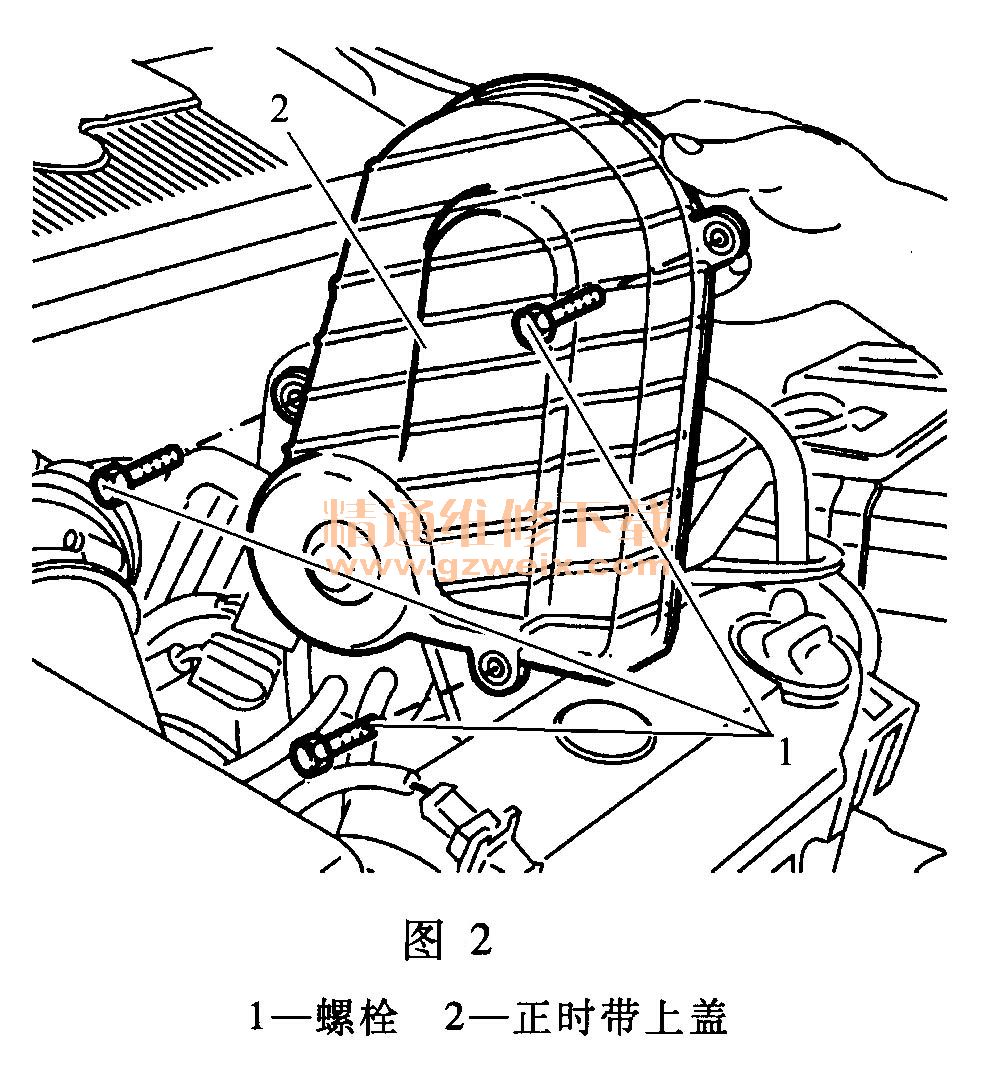

    (3)松开固定正时带上盖2的螺栓1并将其拆下，如图2所示。

    (4)拆下空气滤清器总成。
    (5)举升汽车。
    (6)松开固定螺栓1并拆下发动机飞轮盖2，如图3。

    (7)使用发动机飞轮固定工具固定住飞轮，然后松开曲轴带轮2的螺栓1，并拆下带轮，如图4所示。

    (8)松开固定螺栓1并拆下正时带下盖2，如图5所示。

    (9)将汽车降下。

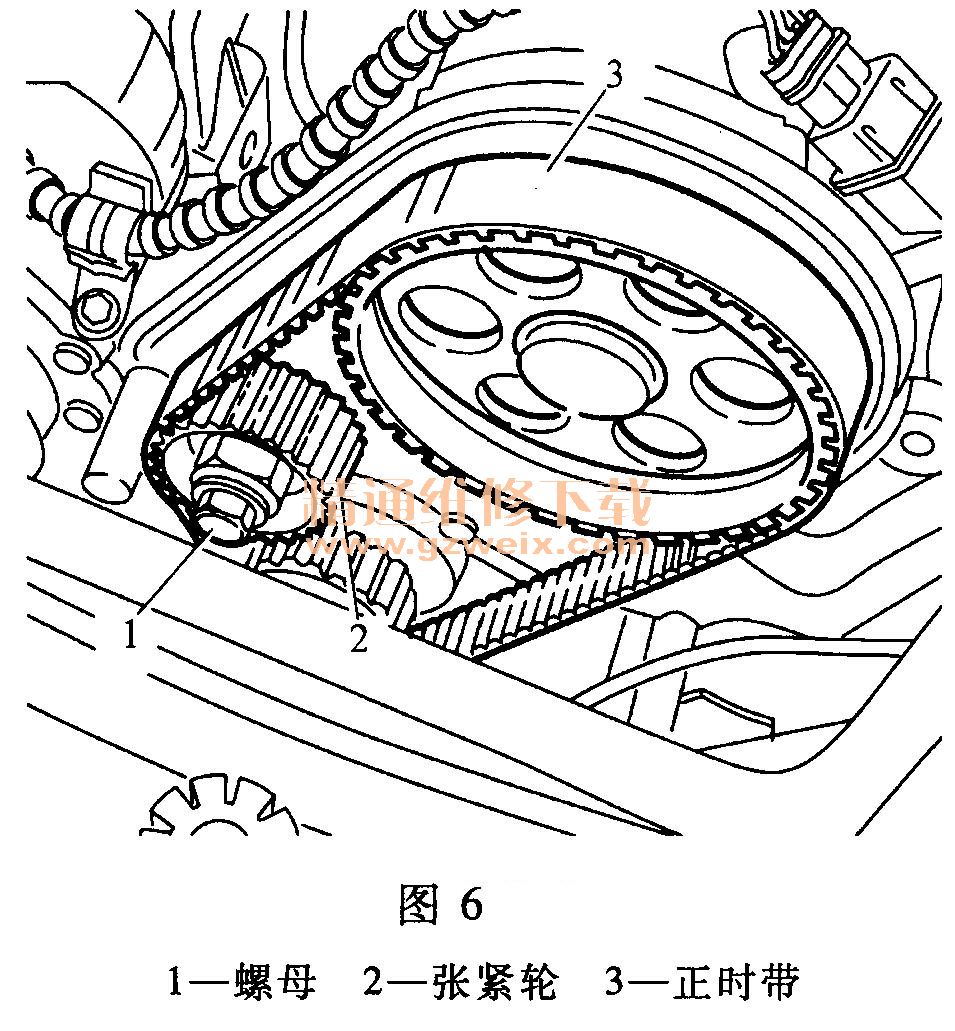

(10)松开固定正时带张紧轮2的螺母1，并拆下正时带3，如图6所示。
