大众途观(1. 8/2. 0 TSI)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-12 15:25:31

    (三)安装方法
    (1)通过旋转螺栓1来转动中间链轮和进气侧平衡轴,使进气侧平衡轴上的标记位于中间链轮上的标记之间,如图28箭头所示。

    (2)安装平衡轴正时链,使平衡轴正时链上的有色链节分别对准曲轴链轮、进/排气侧平衡轴链轮上的标记,如图29箭头所示。

    (3)如图27所示,安装平衡轴正时链的导轨,旋入导向螺栓4, 3和2,以固定导轨。
    (4)安装链条张紧器1(图27)。
    (5)再次检查中间链轮和进气侧平衡轴上的标记是否对齐。
    (6)再次检查平衡轴正时链的标记是否对齐。

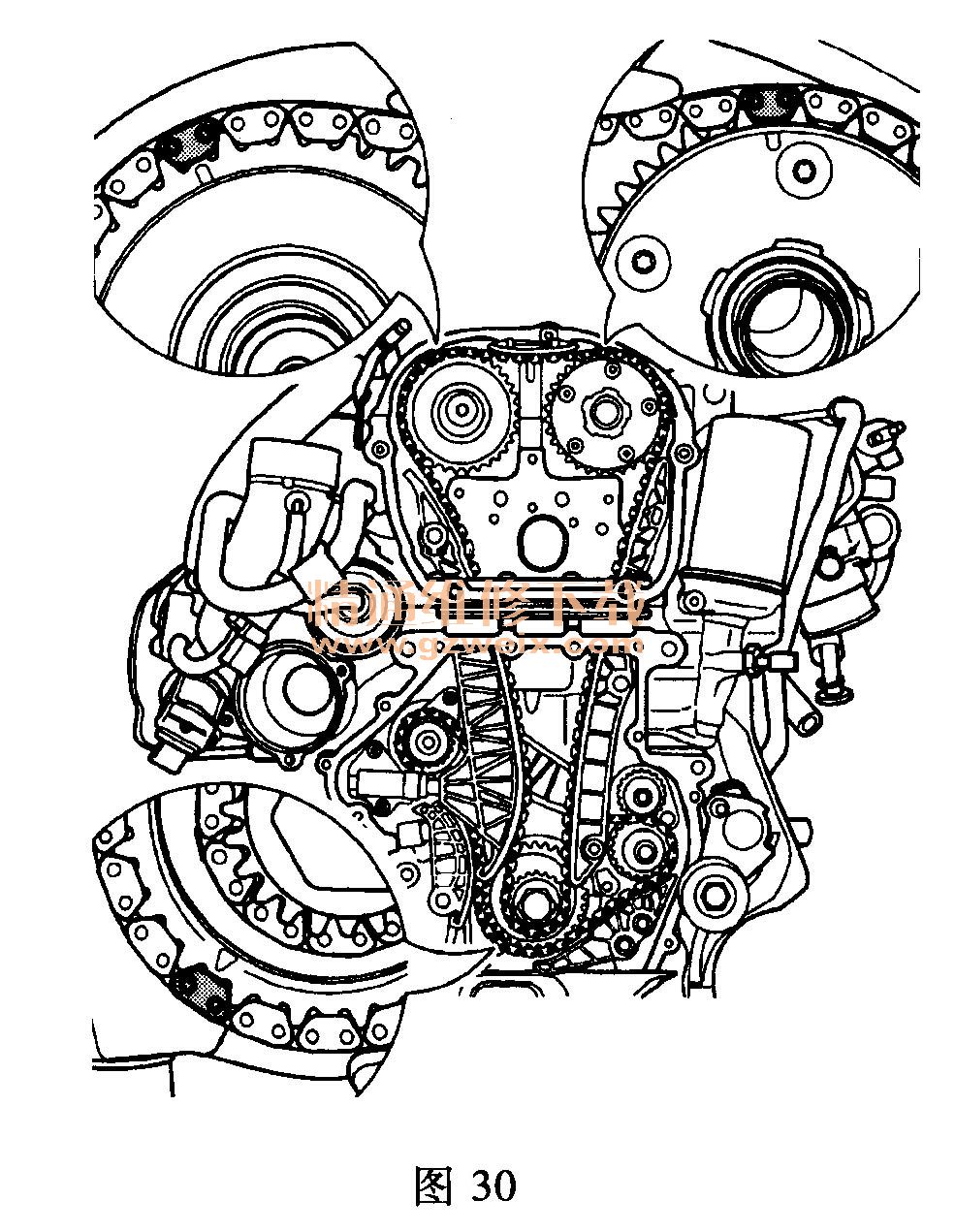

    (7)将凸轮轴正时链条安装到进、排气凸轮轴链轮上,通过调整凸轮轴位置使凸轮轴正时链上的有色链节对准进、排气凸轮轴链轮上的正时标记,如图30所示。

    (8)将凸轮轴正时链条置于曲轴链轮上并对齐正时标记。
    (9)如图31所示,安装凸轮轴正时链的导轨和滑轨,拧紧导向螺栓1和2,安装链条张紧器的固定螺栓3,然后取下定位销。

    (10)松开并取下TSI发动机进、排气凸轮轴调整工具。
    (11)其余的组装工作(如机油泵驱动链条的安装)以相反的顺序进行。

上一页  [1] [2]
