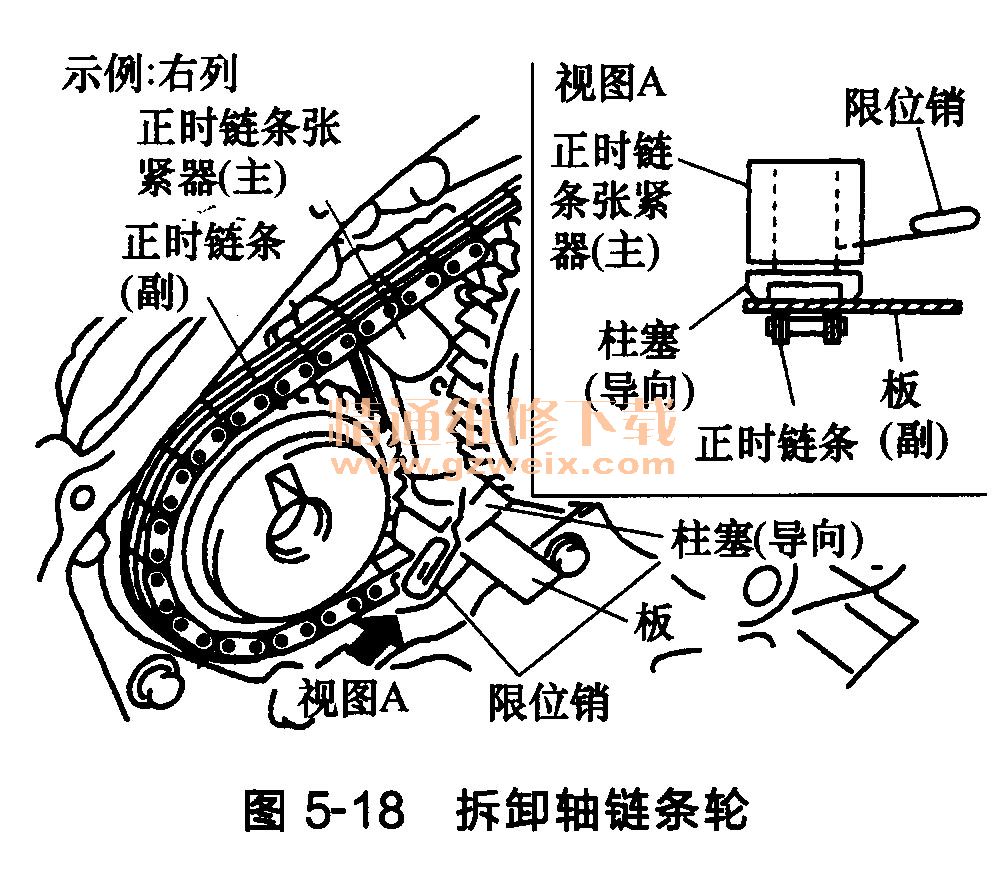

拆卸时稍微转动凸轮轴，将松弛的正时链条固定在正时链条张紧器（副）侧，并将0. 5mm厚的金属或树脂板插入正时链条和正时链条张紧器柱塞（导板）之间。从导管槽沟处松开正时链条，将正时链条（副）与两种链条轮一起拆下。

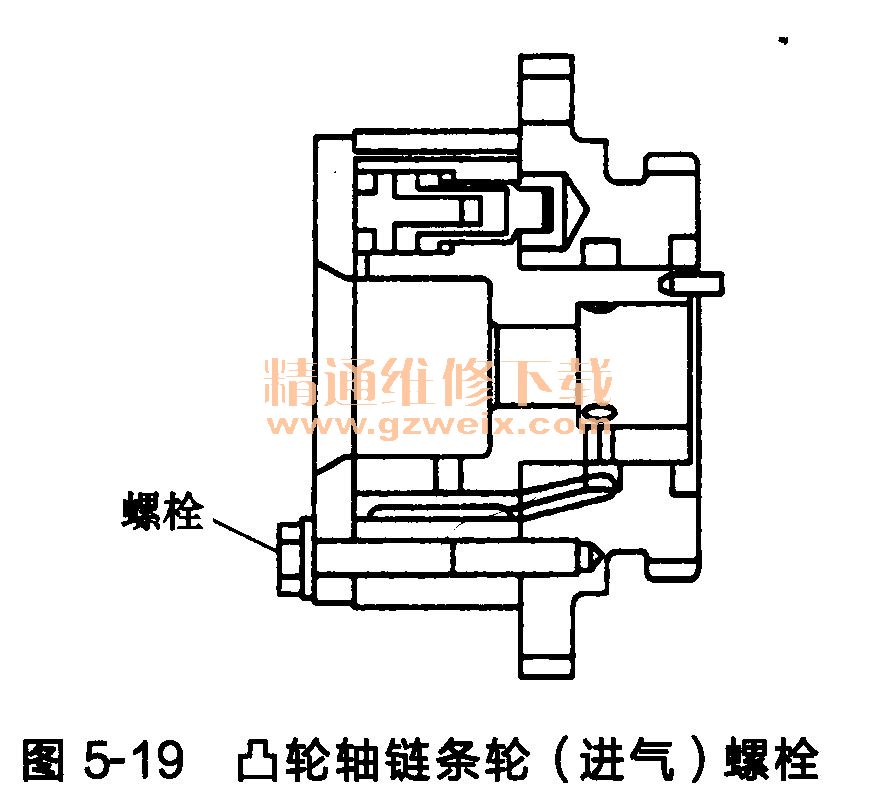

    注意：拆卸正时链条（副）时不要让柱塞脱离。在操作时正时链条张紧器（副）的柱塞会移动，导致限位销脱落。凸轮轴链条轮（进气）是用于正时链条（主）和正时链条（副）的二合一结构链条轮。当处理凸轮轴链条轮（进气）时，应注意操作时要小心，不要振动凸轮轴链条轮，请勿解体。如图5-19所示，请勿松开螺栓。

    (22)拆卸水泵。
    (23)拆卸后正时传动链室。按如图5-20所示数字的相反顺序松开并拆卸固定螺栓。使用油封刮刀（SST: KV10111100）切开液态密封垫。拆卸后正时传动链室。

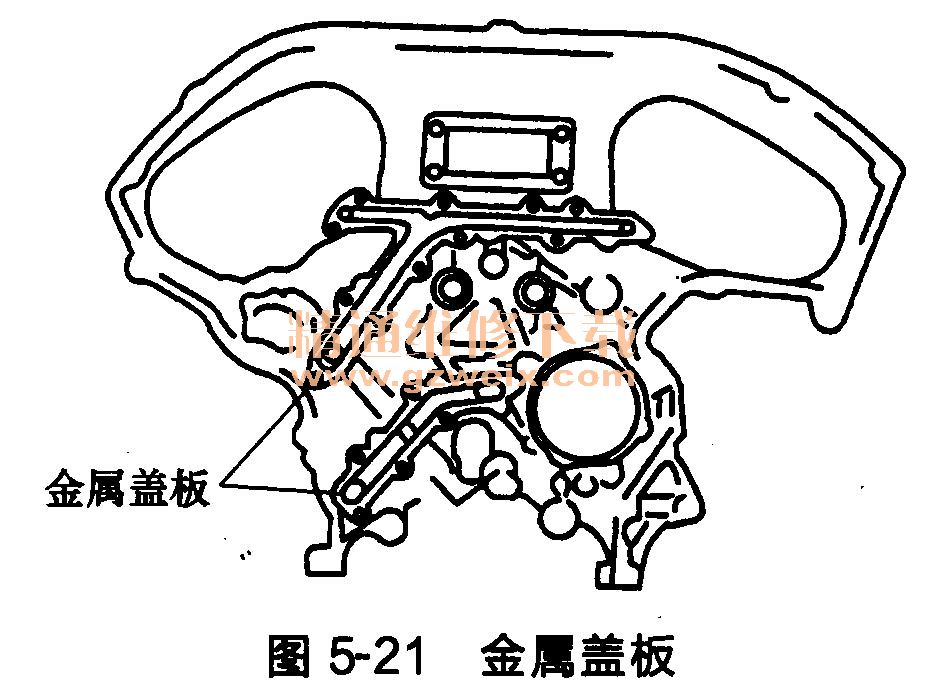

    注意：请勿拆下机油管路的金属盖板，如图5-21所示。拆卸后小心处理后正时传动链室，使其不因为负载而倾斜或弯曲。

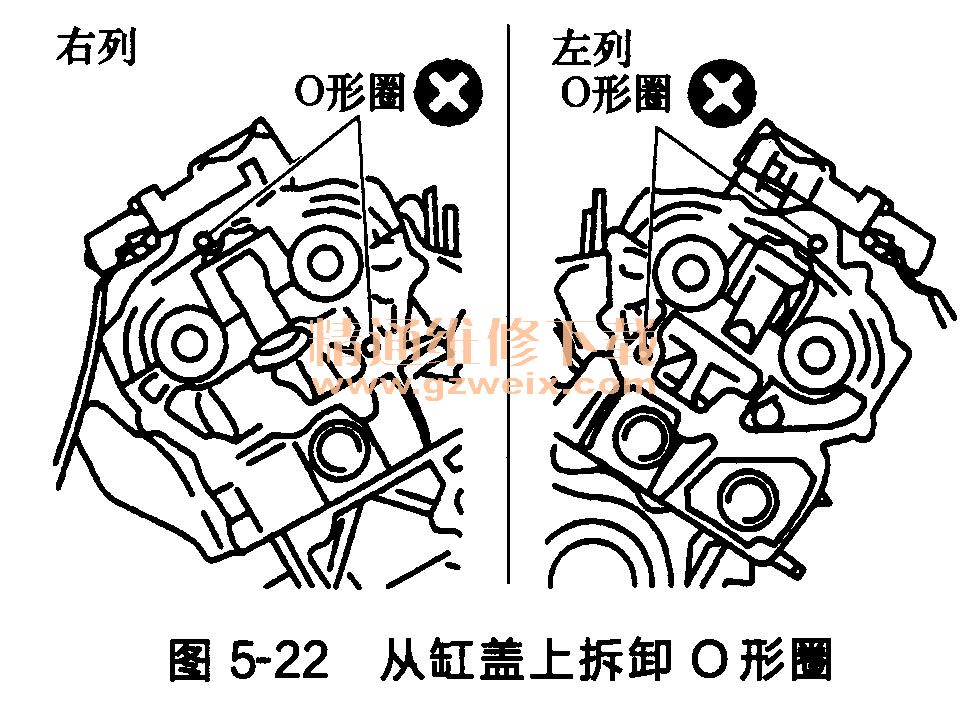

(24)从缸盖上拆卸O形圈，如图5-22所示。

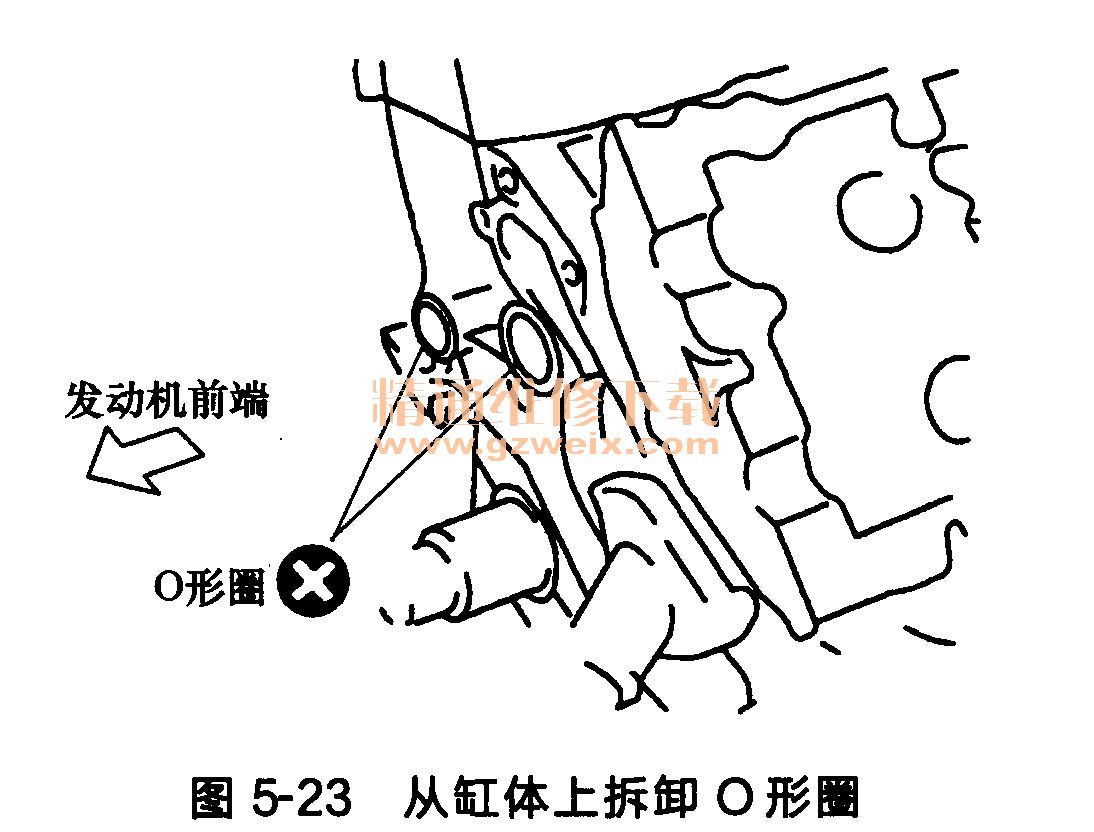

    (25)从缸体上拆卸O形圈，如图5-23所示。

    (26)若有必要，则从缸盖上拆卸正时链条张紧器（副）。拆卸凸轮轴支架（1号），用附属的内六角扳手拆除正时链条张紧器（副）。

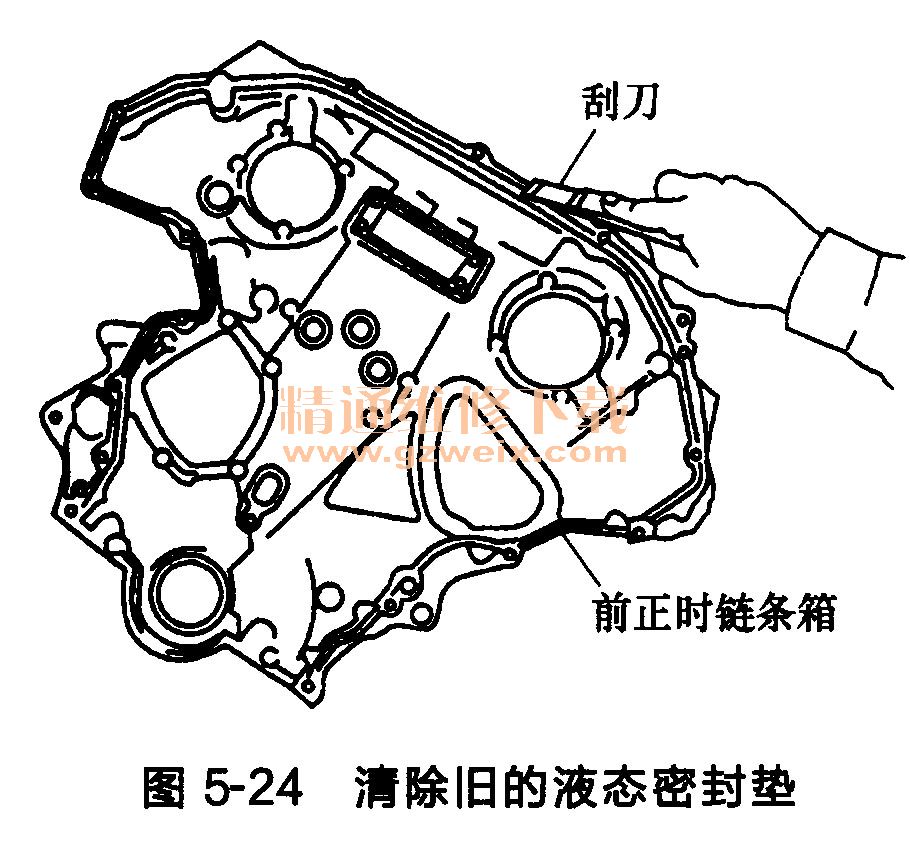

    (27)使用刮刀将前、后正时传动链室和对面配合面上的旧液态密封垫清除掉，如图5-24所示。

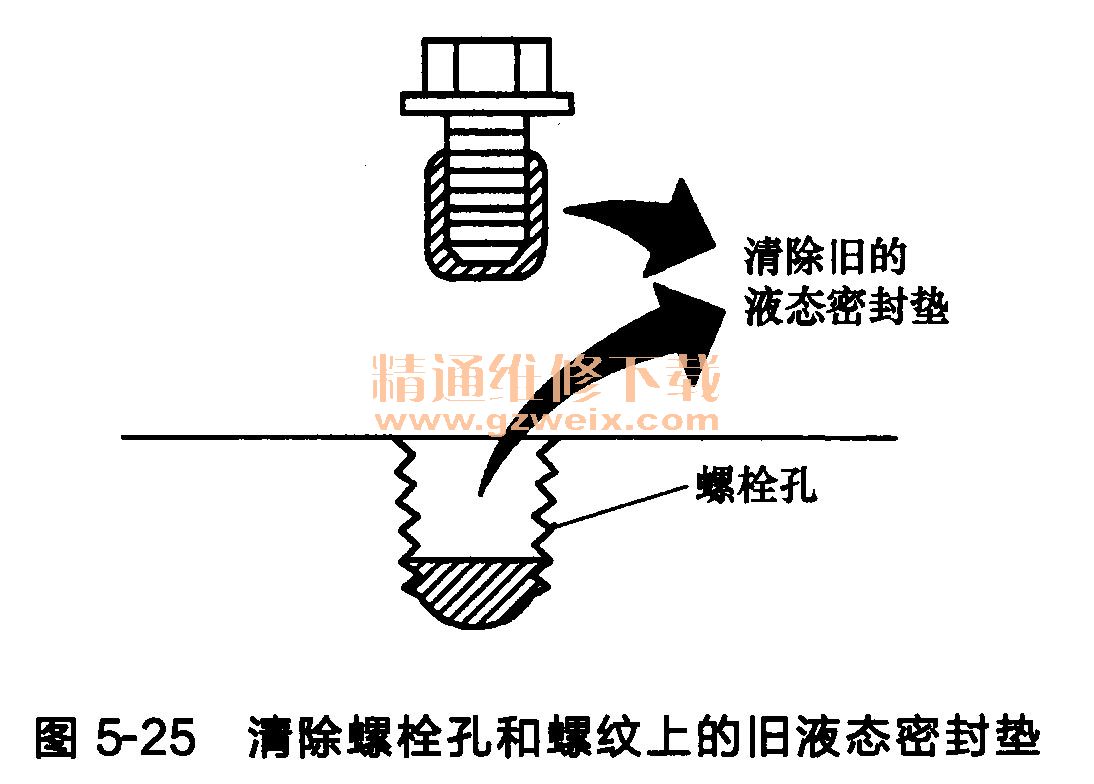

    将螺栓孔和螺纹上的旧液态密封垫清除掉，如图5-25所示。

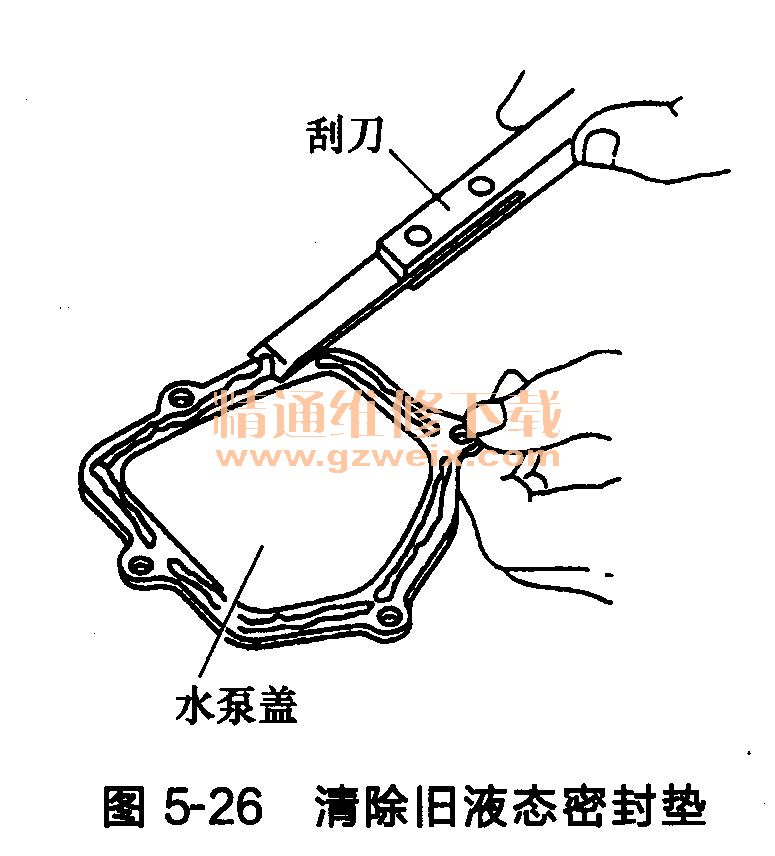

    (28)使用刮刀将水泵盖、正时链条张紧器盖和进气阀正时控制盖上的旧液态密封垫清除掉，如图5-26所示。

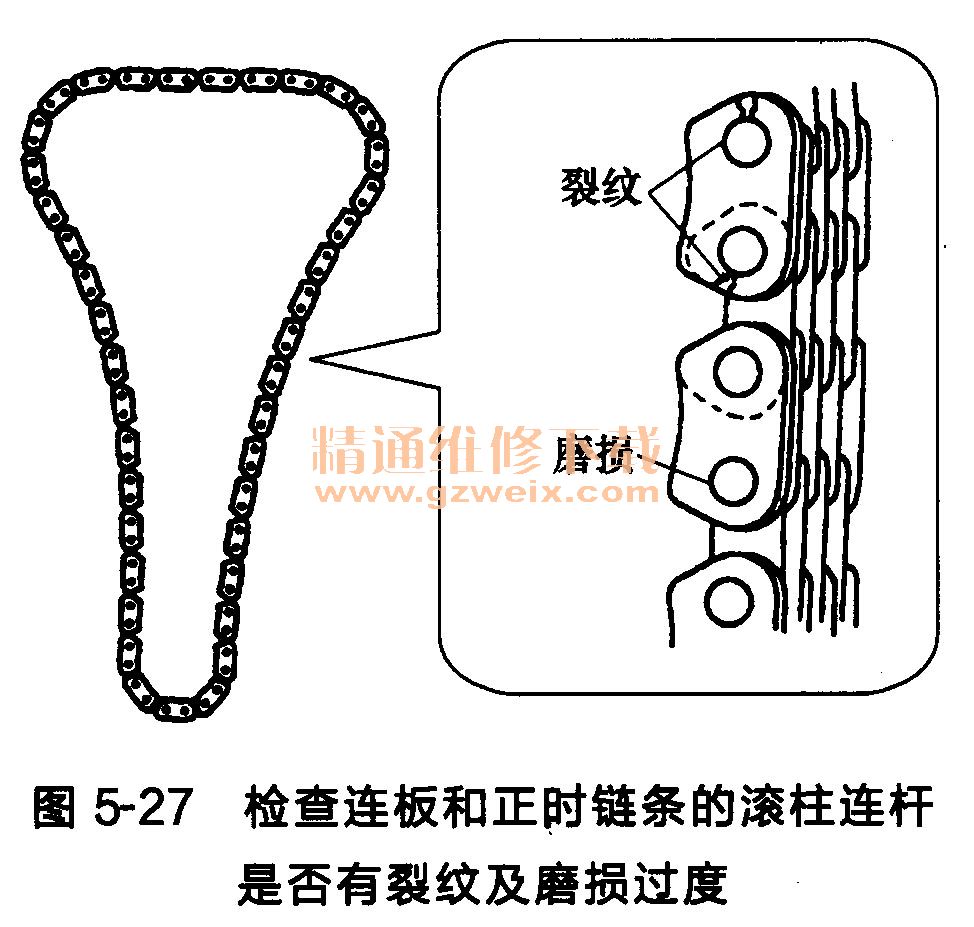

 (29)检查连板和正时链条的滚柱连杆是否有裂纹及磨损过度，如图5-27所示。若有必要，则更换正时链条。
