别克凯越1. 6L发动机正时传动带的拆卸与安装
来源:本站整理  作者:佚名  2013-04-16 13:38:41

1.发动机拆卸方法
    (1)断开蓄电池负极电缆。
    (2)从节流阀上断开空气滤清器出口软管,从凸轮轴罩盖上断开通气管,拆卸空气滤清器壳体。
    (3)拆卸右前轮轮胎,拆卸右前轮挡泥板。
    (4)拆下传动带。
    (5)拆下曲轴传动带轮螺栓,然后拆下曲轴传动带轮。
(6)拆下前上正时传动带罩和前下正时传动带轮。

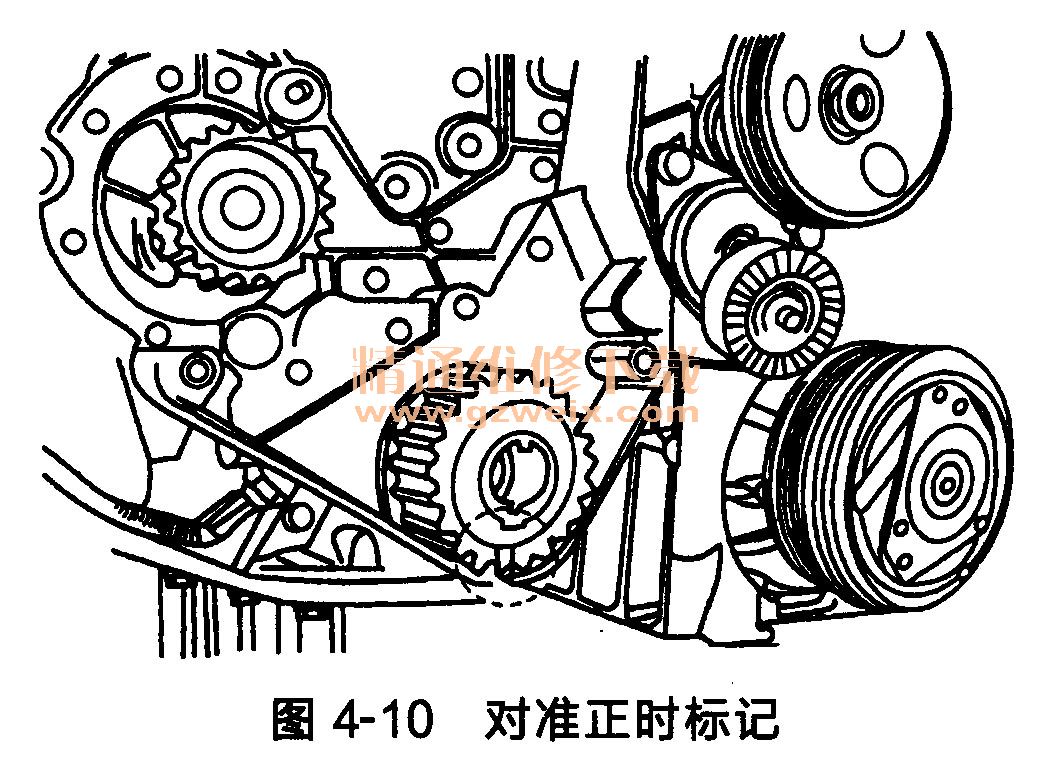

(7)安装曲轴传动带轮螺栓,如图4-10所示,顺时针转动曲轴,直到曲轴齿带轮上的正时标记对准后正时传动带罩底部的缺口。

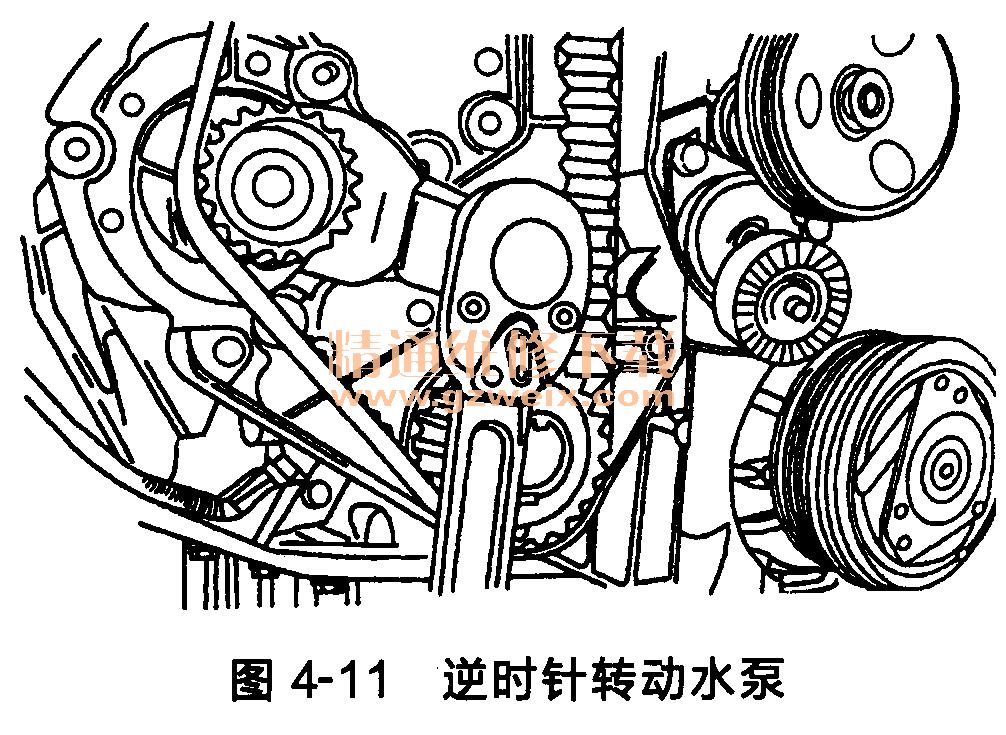

(8)稍微松开水泵固定螺栓,如图4-11所示,用正时传动带调节器J42492逆时针转动水泵,释放正时传动带的张紧力。

(9)拆卸右发动机支座。
(10)拆下正时传动带。

2.发动机正时传动带的安装方法

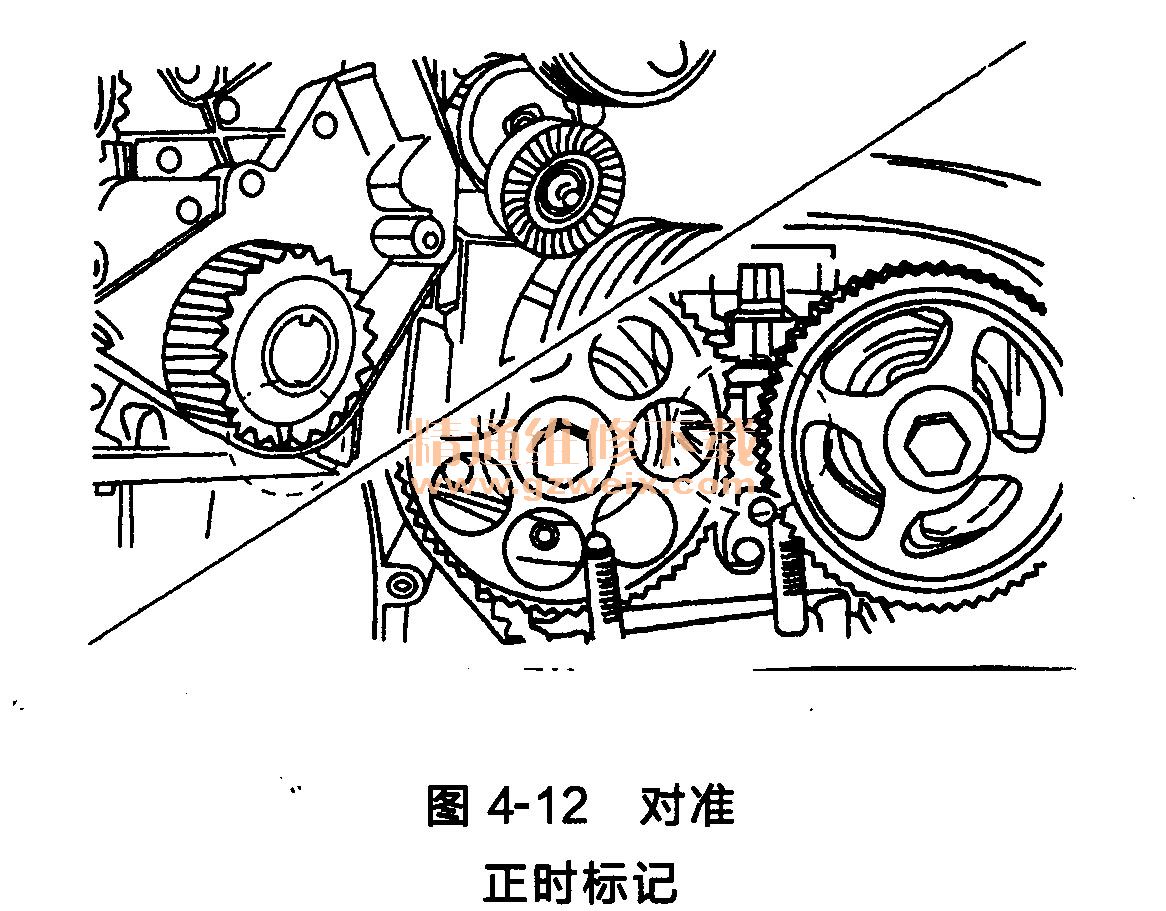

    (1)如图4-12所示,将曲轴齿带轮上的正时标记与后正时传动带罩底部的缺口对正,将凸轮轴齿带轮上的正时标记对准。

    (2)安装正时传动带。
    (3)安装右侧发动机支座。

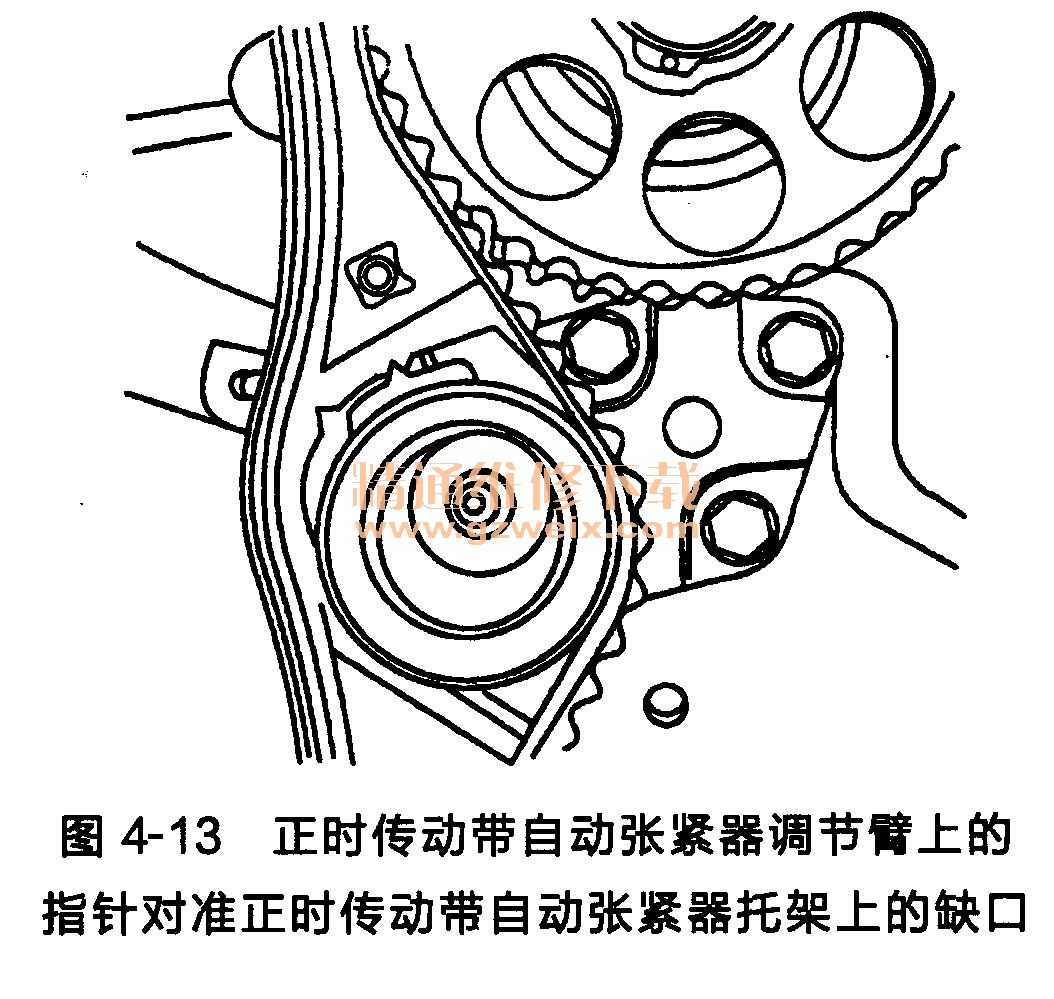

    (4)如图4-13所示,用正时传动带调节器J42492顺时针转动水泵,直到正时传动带自动张紧器调节臂上的指针对准正时传动带自动张紧器托架上的缺口。

 (5)安装时按与拆卸相反的顺序进行。
