丰田雅力士发动机（1ZR-FE型／4ZR-FE型）正时链条的安装方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-04-05 16:24:32

    注意：
    a．确保标记牌面向发动机前侧；
    b．凸轮轴侧的标记牌为橙色；
    c．不要将链条绕在凸轮轴正时齿轮总成的链轮上，只需将其放置在链轮上；
    d．使链条穿过1号减振器；

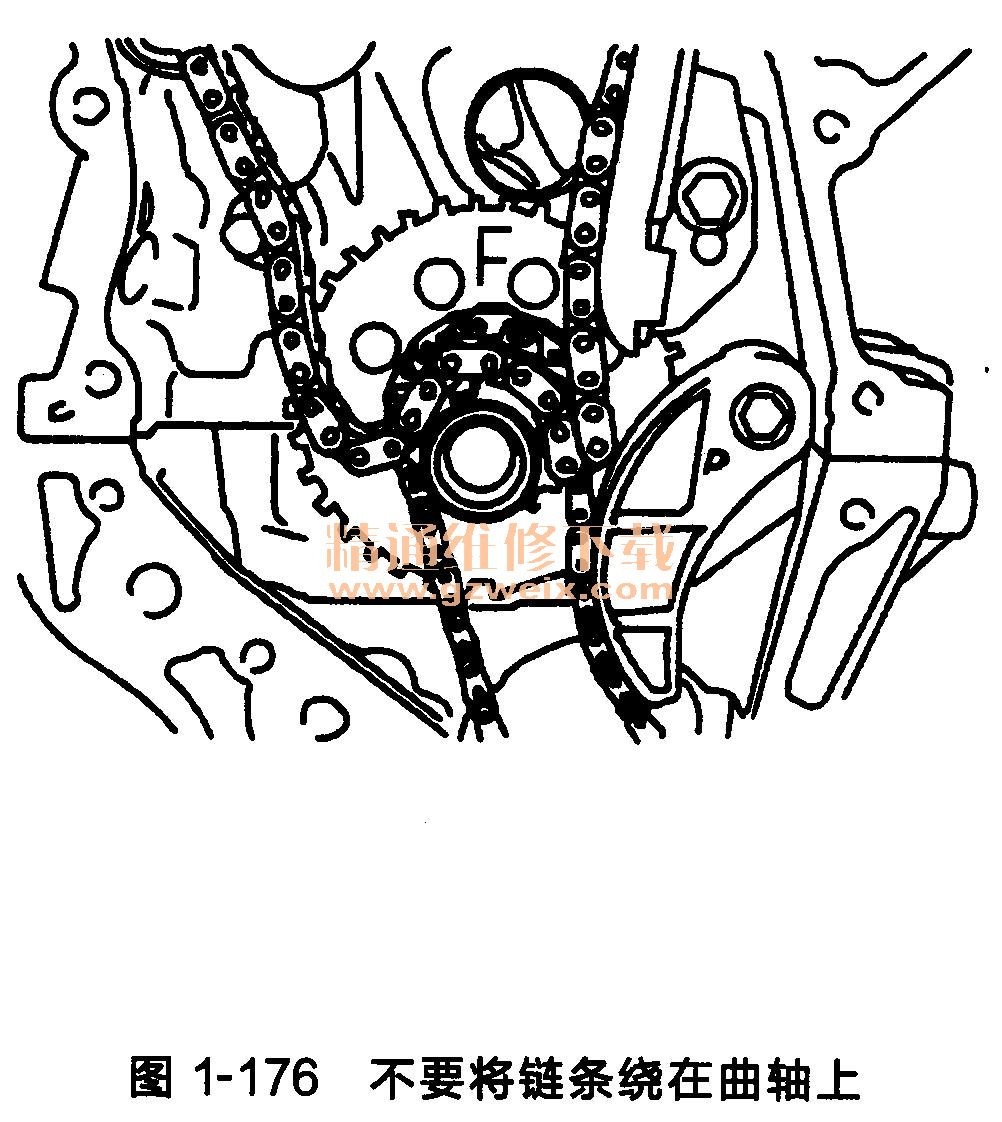

    ③不要将链条绕在曲轴上，如图1-176所示，放在曲轴上即可；

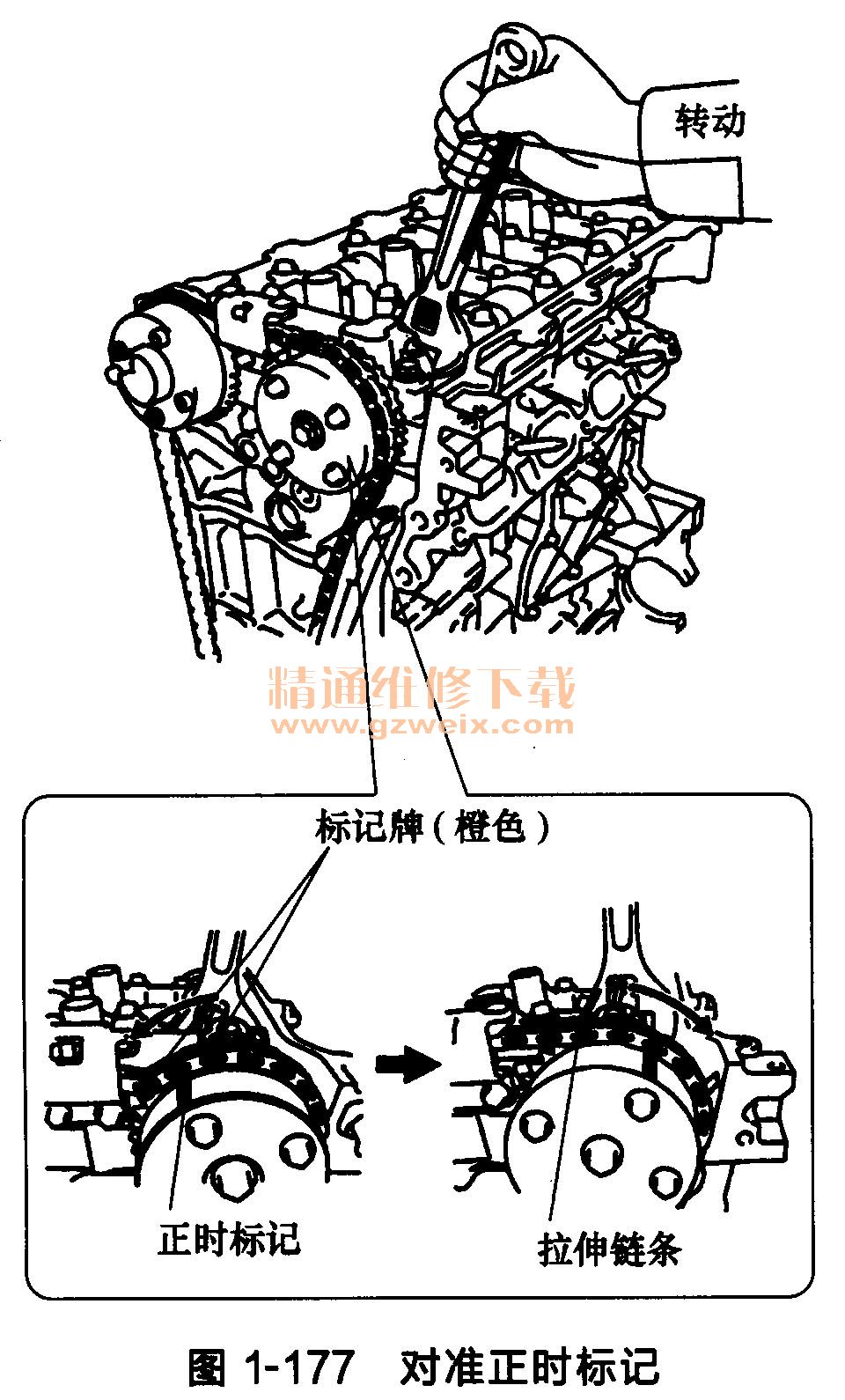

    ④用扳手固定凸轮轴的六角部分，并逆时针转动凸轮轴正时齿轮总成，以将标记牌（橙色）与正时校对准，如图1-177所示。

    注意：
    a．确保标记牌面向发动机前侧；
    b．凸轮轴侧的标记牌为橙色。．
    ⑤用扳手固定凸轮轴的六角部分，并顺时针转动凸轮轴正时齿轮总成。

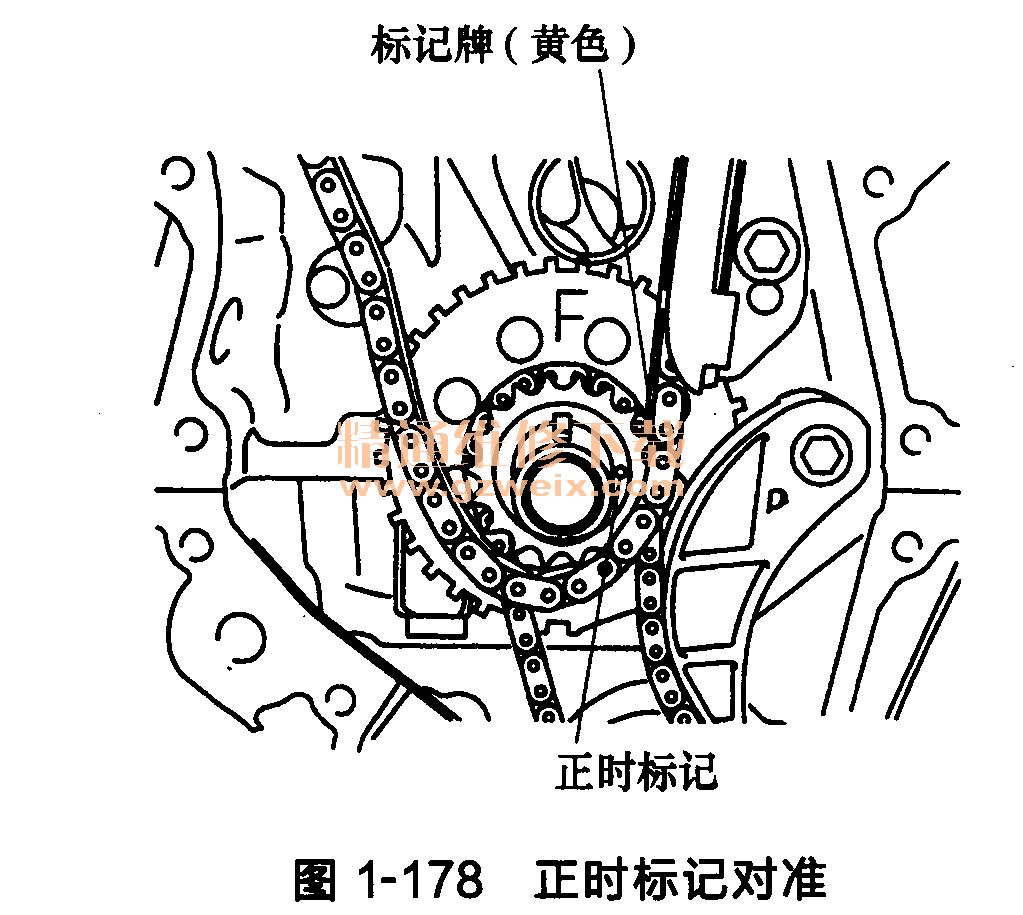

    ⑥将标j己牌（黄色）与正时标记对准，如图1-178所示，并将链条安装到曲轴正时齿轮上。

    注意：曲轴侧的标记牌为黄色。
    ⑦重新检查上止点位置的各正时标记，如图1-179所示。

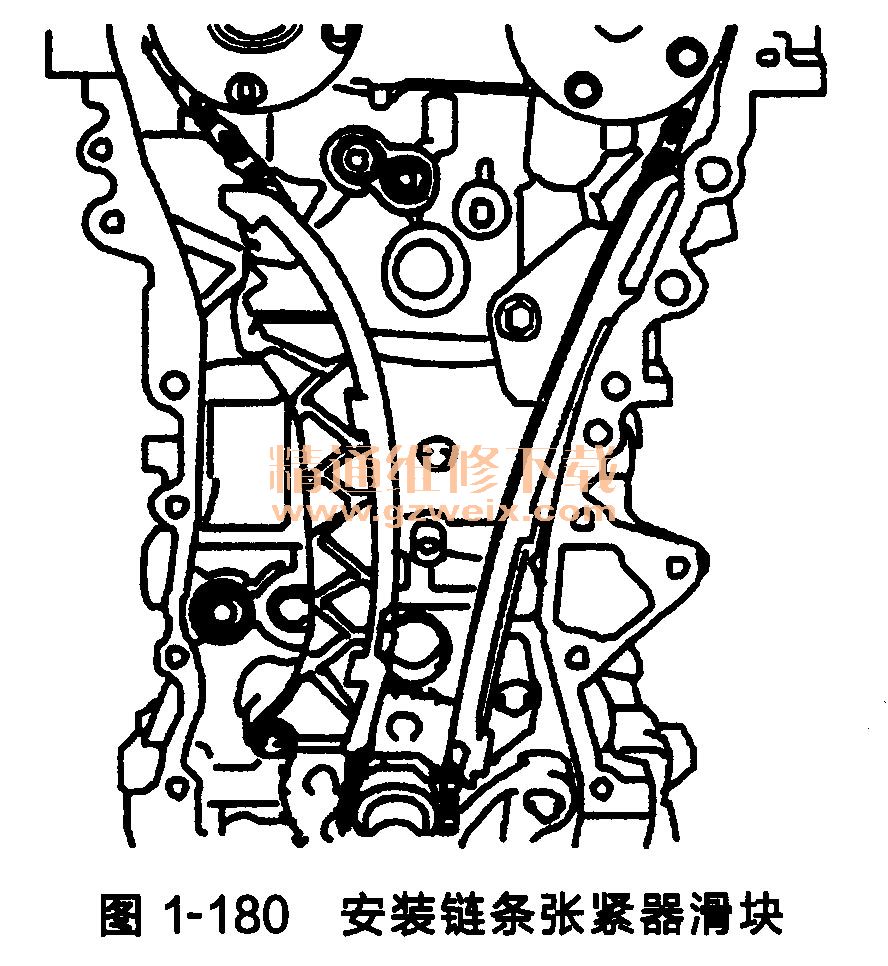

    (27)安装链条张紧器滑块，如图1-180所示。

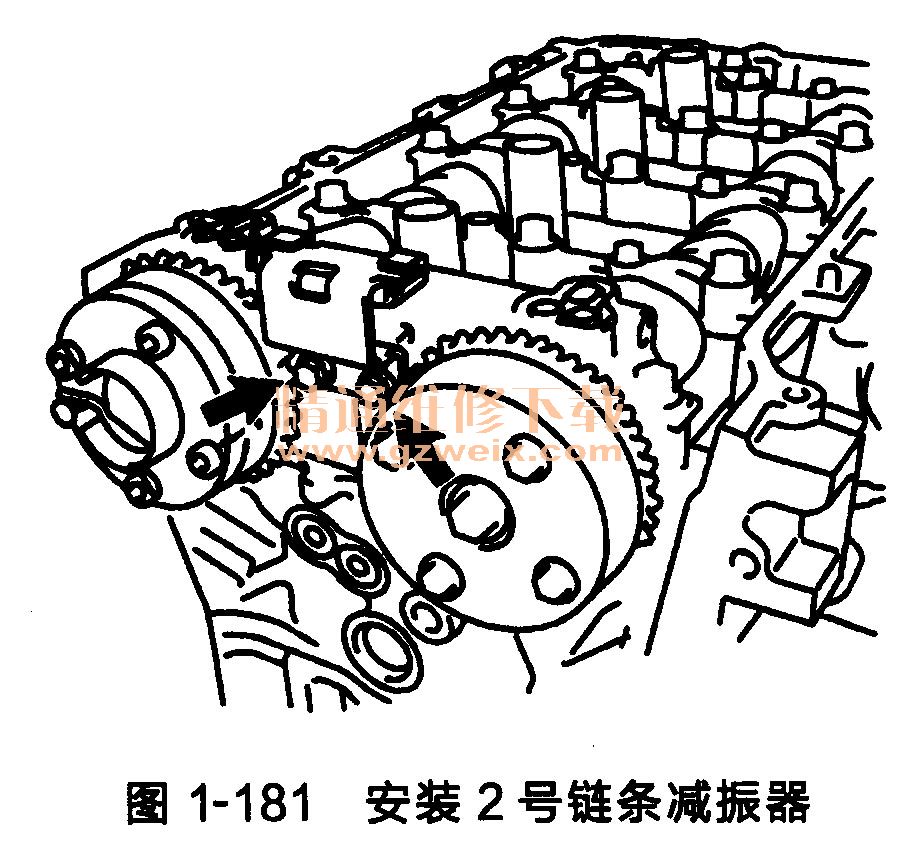

    (28)安装2号链条减振器，如图1-181所示。

(29)安装1号发电机支架。
(30)安装进水口外壳。
(31)安装正时链盖油封。
(32)安装正时链条或正时传动带。
(33)安装发动机正时以外的部件。
