(22)安装1号曲轴位置传感器齿板，如图1-165所示。

    (23)安装2号链条。

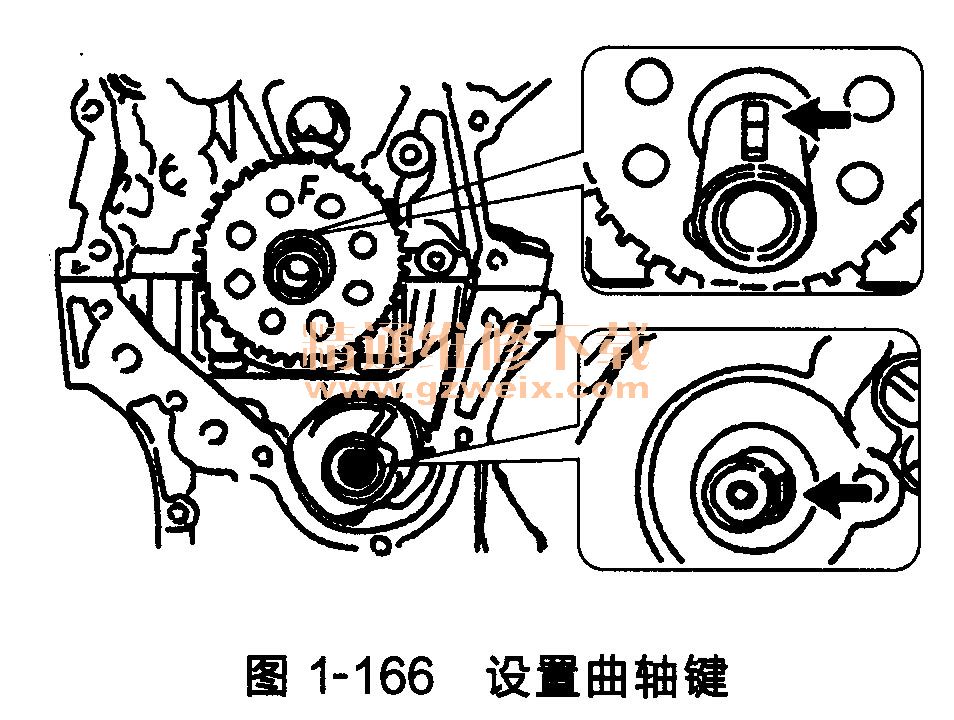

    ①按如图1-166所示设置曲轴键，让“F”标记朝前。

    ②转动驱动轴，使缺口朝右。
    ③如图1-167所示，将黄色标记链节与各齿轮的正时标记对准。

④键条安装在齿轮上时，将齿轮安装到曲轴和机油泵轴上。
⑤用螺母暂时拧紧机油泵驱动轴齿轮。

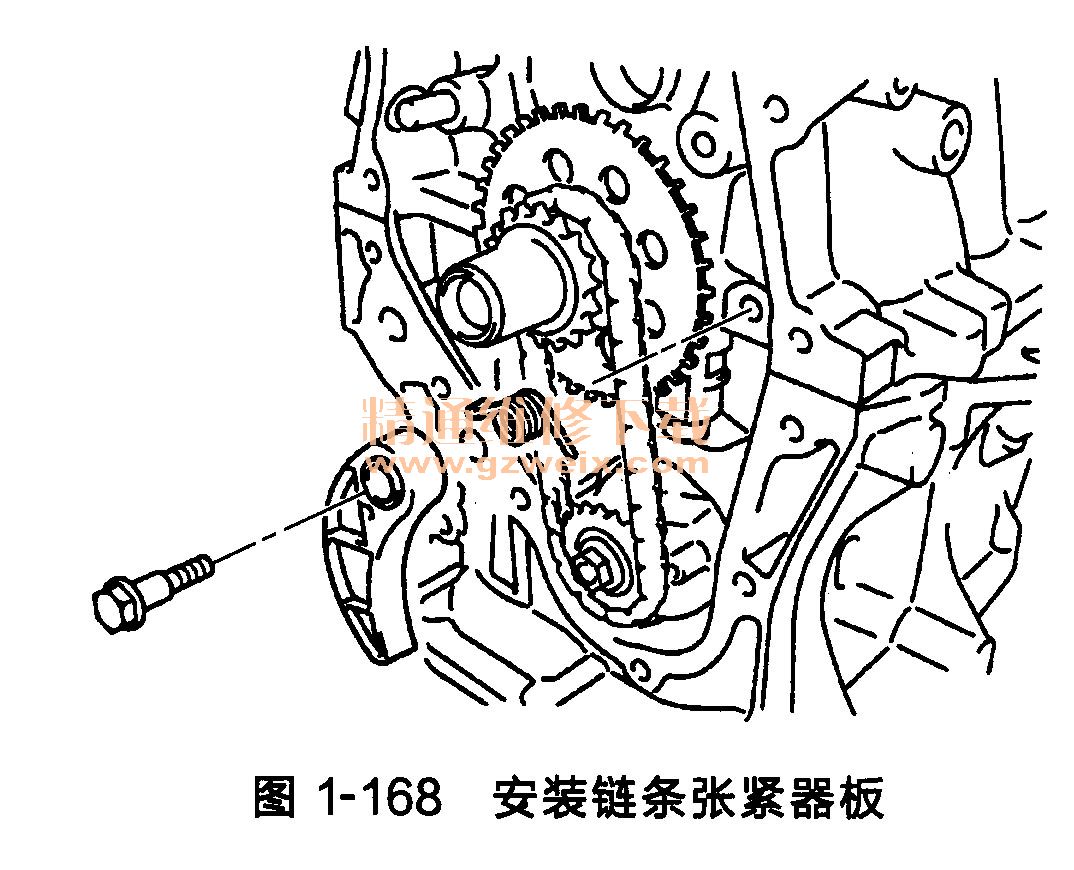

    ⑥将缓冲弹簧插入调节孔内，然后用螺栓安装链条张紧器板，如图1-168所示。

    ⑦将机油泵驱动轴齿轮的调节孔与机油泵的槽对准，如图1-169所示。

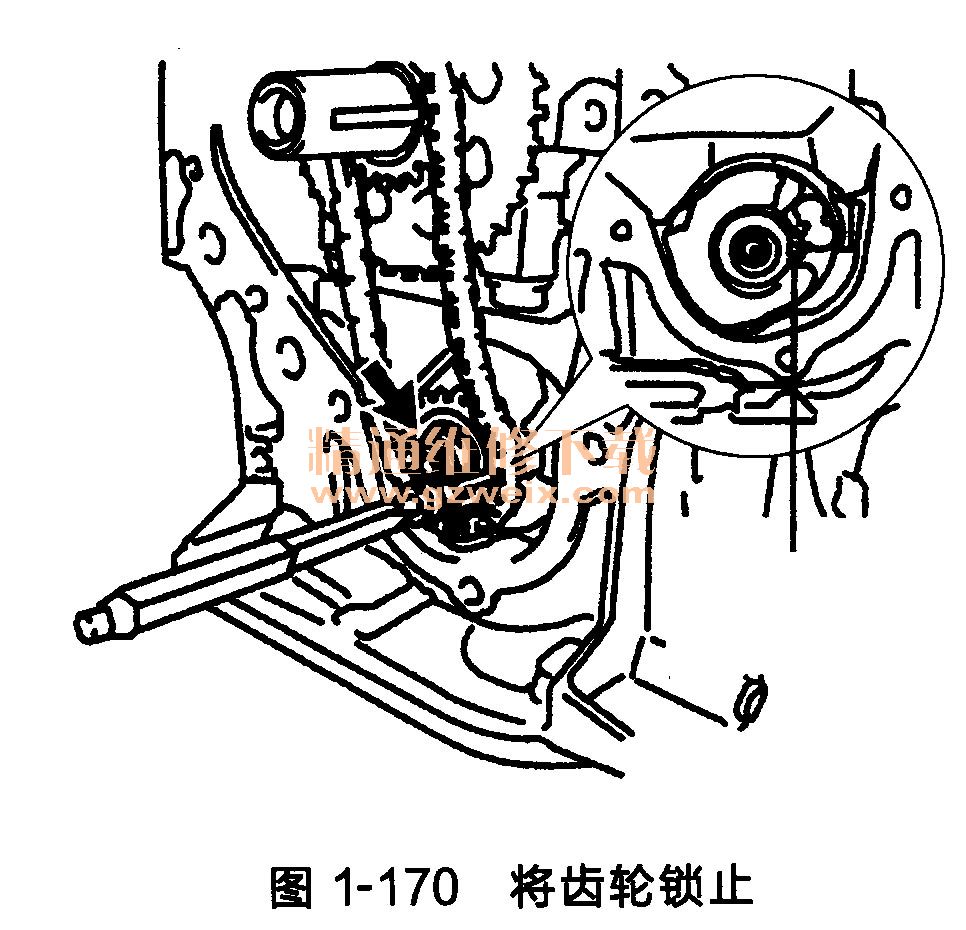

⑧将一根直径为4mm的钢条插入机油泵驱动轴齿轮的调节孔内，将齿轮锁止，如图1-170所示，然后拧紧螺母。

 (24)安装曲轴正时齿轮或链轮，如图1-171所示。

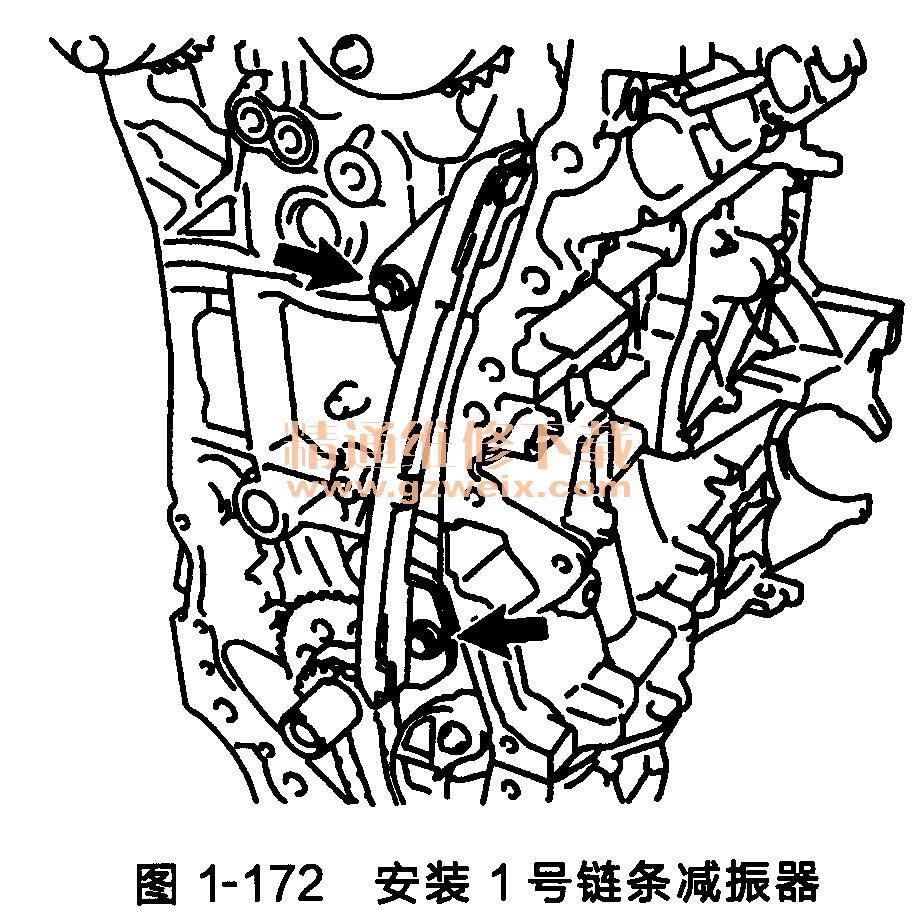

(25)安装1号链条减振器，如图1-172所示。

 (26)安装链条。
①检查1号汽缸上止点位置。
a．暂时拧紧曲轴传动带轮螺栓。

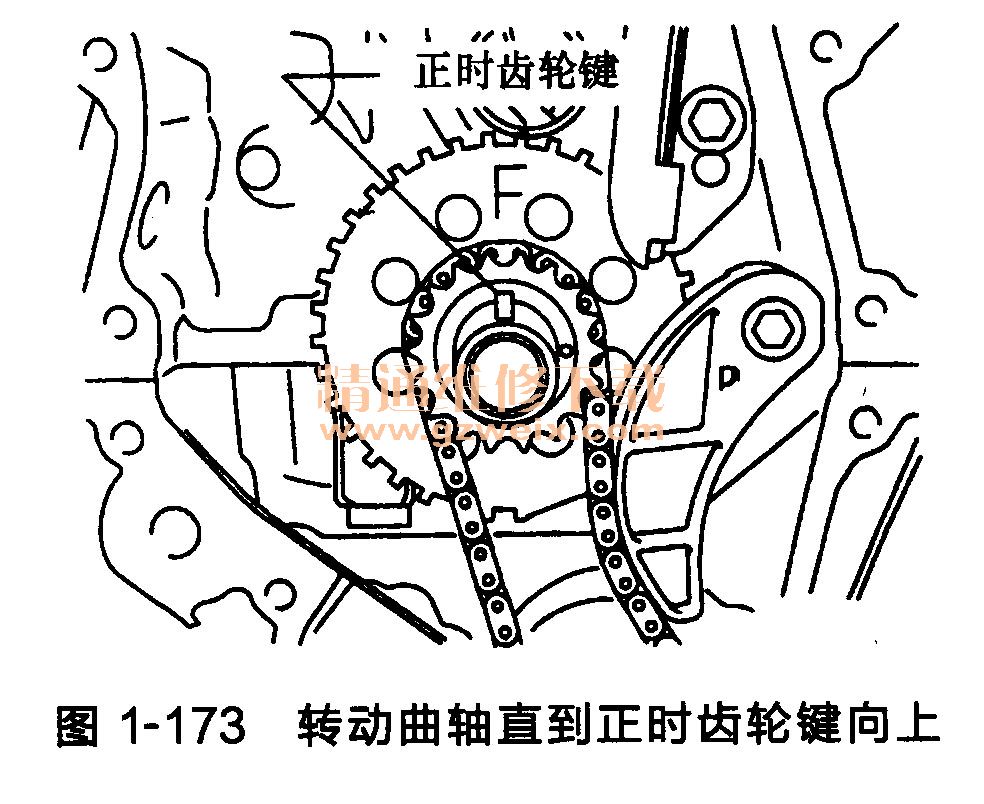

b．逆时针转动曲轴，直到正时齿轮键向上，如图1-173所示。

    C．拆下曲轴传动带轮螺栓。

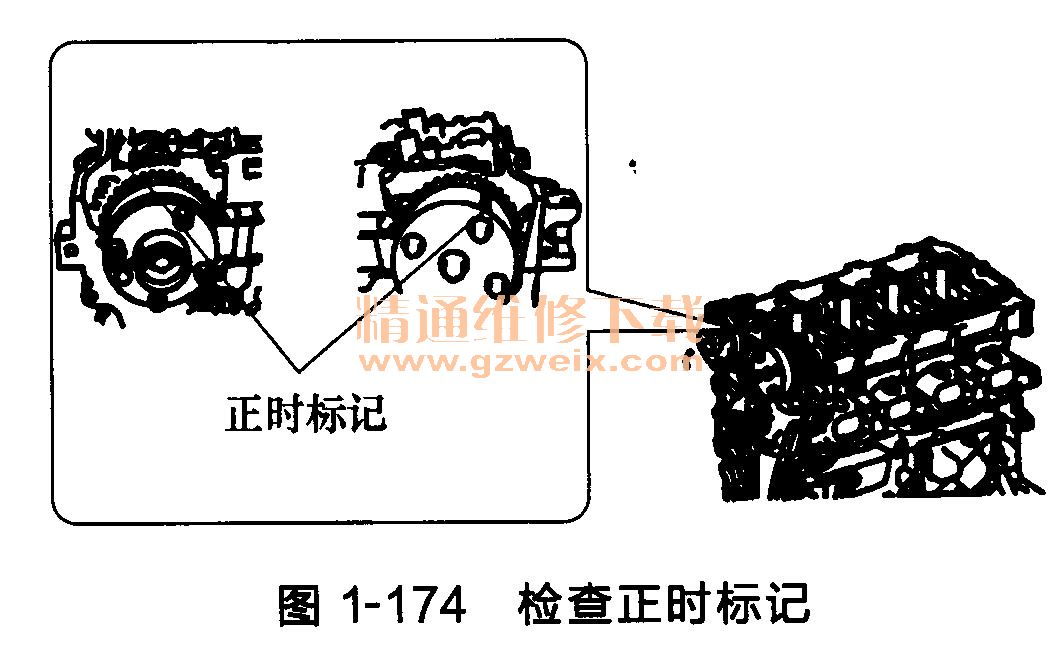

    d．检查各凸轮轴正时齿轮上的正时标记，如图1-174所示。

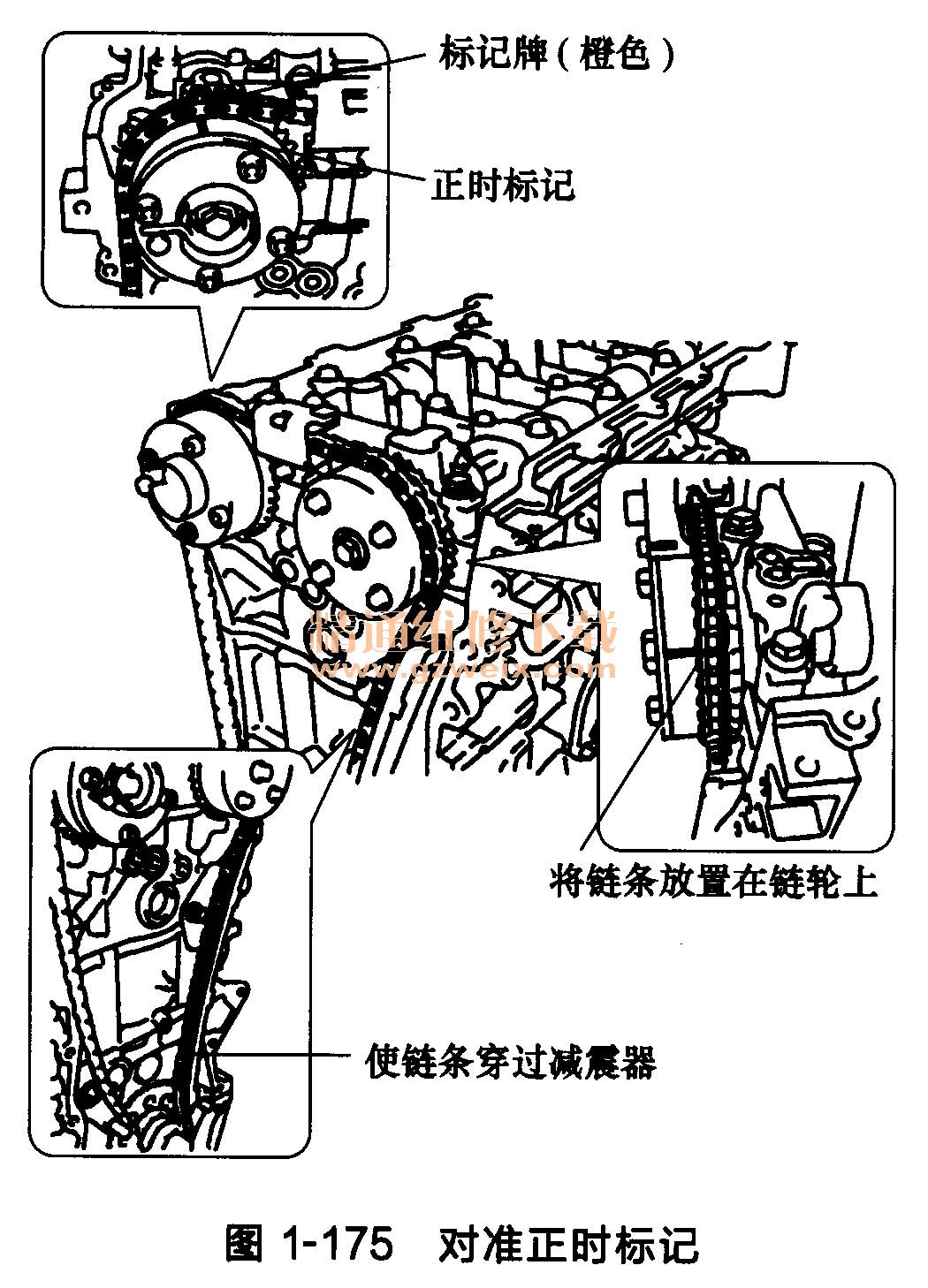

②如图1-175所示，将标记牌（橙色）和正时标记对准，并安装链条。
