2009~2014款日产车系转向角传感器操作方法
来源:本站整理  作者:佚名  2016-01-25 08:48:15

    实测车型:2013款,QASHQAI,VIN=SJ N FAAJ 1 1 U 1******;2014款,QASHQAI,VIN=SJNFCAJ10U2******
    拆卸、安装ABS执行器和电气单元,更换4个轮胎或轮胎换位,拆方向盘,换气囊游丝,换方向盘管柱等,需调整转向角传感器中间位置,否则会出现以下现象:
    1.方向盘转到中间位置的时候,车轮没有在正前方;

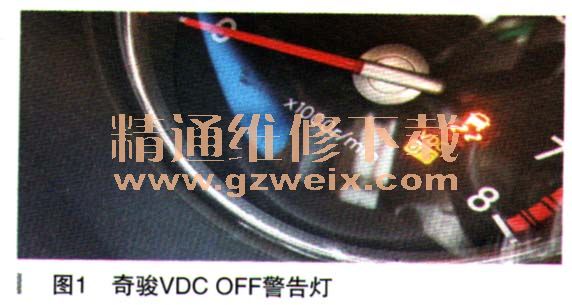

    2.  VDC OFF指示灯和SLIP指示灯变亮,且不熄灭,见图1;

    3.  ABS系统会产生“C1143转向角传感器电路”的故障码。
    注意事项:
    1.功能执行前要将车辆保持处于直行状态、方向盘打正,即转向角范围0°±3.5°;
    2.切勿摔落或拆装转向角传感器,否则容易损坏转向角传感器
    3.本文内容操作步骤以2009年款奇骏(X-TRAIL)为例。
    操作步骤:
    1.打开点火开关;
    2.选择幻双日产V16.10以上版本;
    3.选择16PIN车辆--手动选择--远东--中国--奇骏(X-TRAIL)--T31--2008.09以后;
    4.选择“系统选择”;
    5.选择“ABS(防抱死刹车系统)”;

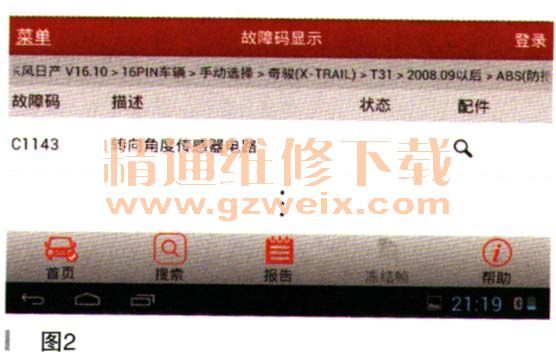

    6.选择“读故障码”,出现故障码C1143转向角传感器电路,如图2,此时需要进行转向角传感器调整;

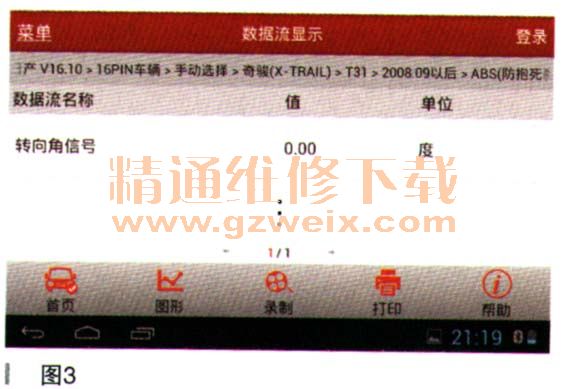

    7.选择“读数据流”,获取转向角信号,调整转向角角度数至范围0°±3.5°,如图3;

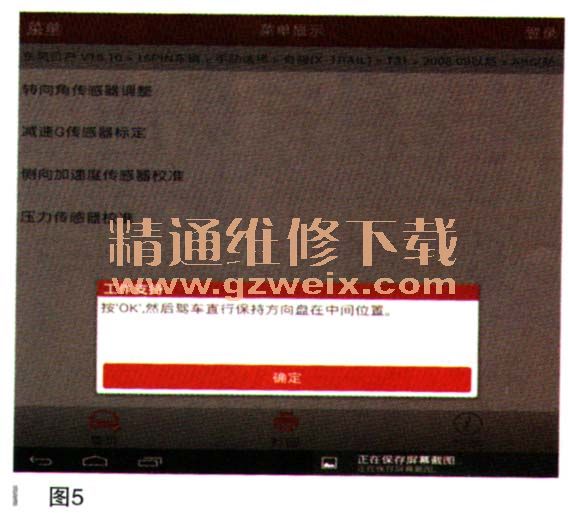

    8.选择“特殊功能”里的“转向角传感器调整”。出现提示如图4、图5;



    9.点击“确定”,此时正在进行转向角传感器调整,请勿碰方向盘,如图6;

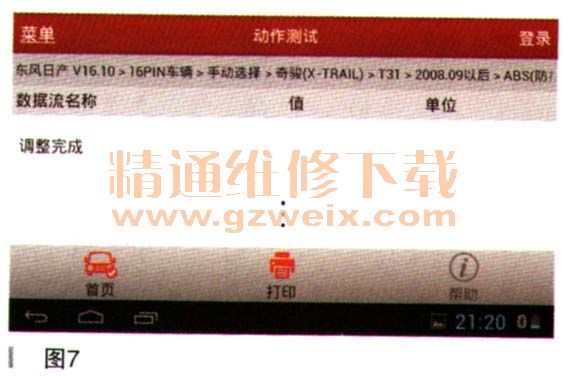

    10.等待约10秒钟,当设备接收ECU发送指令符合要求后,界面提示调整完成,如图7,否则界面提示紧急停止,即调整失败;

    11.调整完成后,将点火开关转至OFF位置,然后再转至ON位置;
    12.执行步骤7,确认转向角度数范围0°±3.5°,如果超过范围,重复步骤8~10;
    13.清除ABS控制单元和ECM内的故障码;
    14.将点火开关转到OFF位置。
