上海大众自动变速器油位检查方法
来源:本站整理  作者:佚名  2016-01-05 15:54:48

(一)大众01N自动变速器油位检查
   1.检查和补充ATF液位
   专用工具:诊断仪6150B、储液容器V.A.G 1924(如图1所示)、VW AD是作为配件供应的。0.51L桶装,配件号码心052 162 A1;1L桶装,配件号码:G 052 162 A2。检查过ATF液位之后,必须每次更换 ATF液位螺塞上的密封圈(如图2所示)。



   2.检查ATF液位
(1)执行检查的条件。
(2)变速器未处于紧急运行状态。ATF的温℃不高于30℃。
(3)汽车水平放置。
(4)换挡杆位于“P”挡。
(5)拆下隔音盘。
(6)把ATF加注装置的储液容器V.A.G 1924固定在汽车上,如图3所示。

(7)连接VAS 6150B,进入变速器系统,选择读取数据块,组号005,第一个区域显示的为ATF温℃。
(8)启动发动机。举升汽车,把容器放在变速器下面,避免油液直接掉地上。
(9)ATF温℃在35~45℃之间。

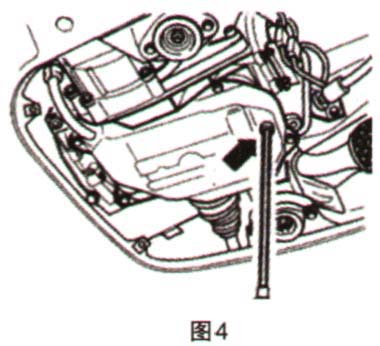

(10)拆下油底壳(图4中箭头所示)的ATF检查螺塞。

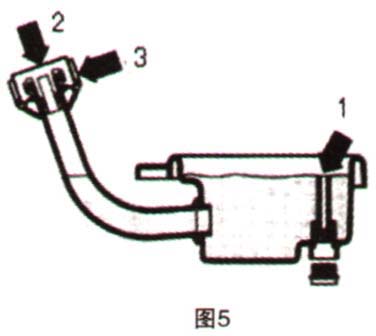

(11)溢流管(图5中箭头1所示)内的ATF将流出。

(12)ATF从孔中滴出时,不需要补充ATF。
(13)在螺塞上安装新的密封圈(图15中箭头2所示)并且拧紧至15N·m,至此ATF检查结束。密封螺塞(如图5中箭头2所示)和密封盖(如图5中箭头3所示)仍然关闭着。
   3.更换ATF
(1)在变速器下面放置一个容器。
(2)拆下油盘(图4中箭头所示)的ATF检查螺栓。
(3)拆下液位检查孔中的溢流管。
(4)排空ATF。
(5)装上溢流管。
(6)用手旋紧液位螺栓。
(7)使用专用工具V.A.G 1924按图3所示放置到车上。
(8)加注大约3.5L的ATF油液。
(9)接着按照检查油液的步骤,启动发动机,当油液温℃在35~45℃之间,再次检查,直至符合条件即可。
(10)安装好ATF检查螺栓。

[1] [2] [3] [4]  下一页
