3.2 QR631 MHB变速器的基本检测
(1)输入轴、输出轴齿轮及惰轮的检查。检查输入轴、输出轴上的所有齿轮和惰轮安装是否正确、表面是否损坏，如安装错误应重新安装，出现断齿、损伤、裂纹现象应更换。
    (2)拨叉和拨叉轴的检查。检查拨叉和拨叉轴的表面是否损坏或变形，如有断裂或变形等应更换。用螺旋千分尺检查拨叉叉脚的厚度，1挡／/2挡、3挡／/4挡、5挡／6挡拨叉叉脚厚度标准值应为9.6 mm，极限值为8.5 mm；倒挡拨叉叉脚厚度标准值应为9.6 mm，极限值为9.0 mm。

    (3)同步器检查。检查同步器安装是否正确、表面是否损坏，如有问题应更换。在安装各挡同步器齿环时，要按照图10所示，把同步器齿环啮合到各挡结合齿环上，要确保规定的间隙“A ”（结合齿与同步环间隙），如果间隙“A”超出极限值（极限值A --0.5 mm，规定的间隙A =1.5 mm±0.3 mm），则应更换齿环和齿轮。1挡／/2挡同步器齿环与齿毅间的间隙应为3.05 mm～3.45 mm, 3挡／/4挡同步器齿环与齿毅间的间隙应为3.5 mm～3.9 mm,5挡／/6挡同步器齿环与齿毅间的间隙应为2.9 mm～3.3 mm；同步器齿毅与滑块间的间隙应为0.2 mm～0.4 mm;同步器球轴承的径向跳动量极限值为0.1 mm。

4 QR631MHB变速器典型故障分析及排除

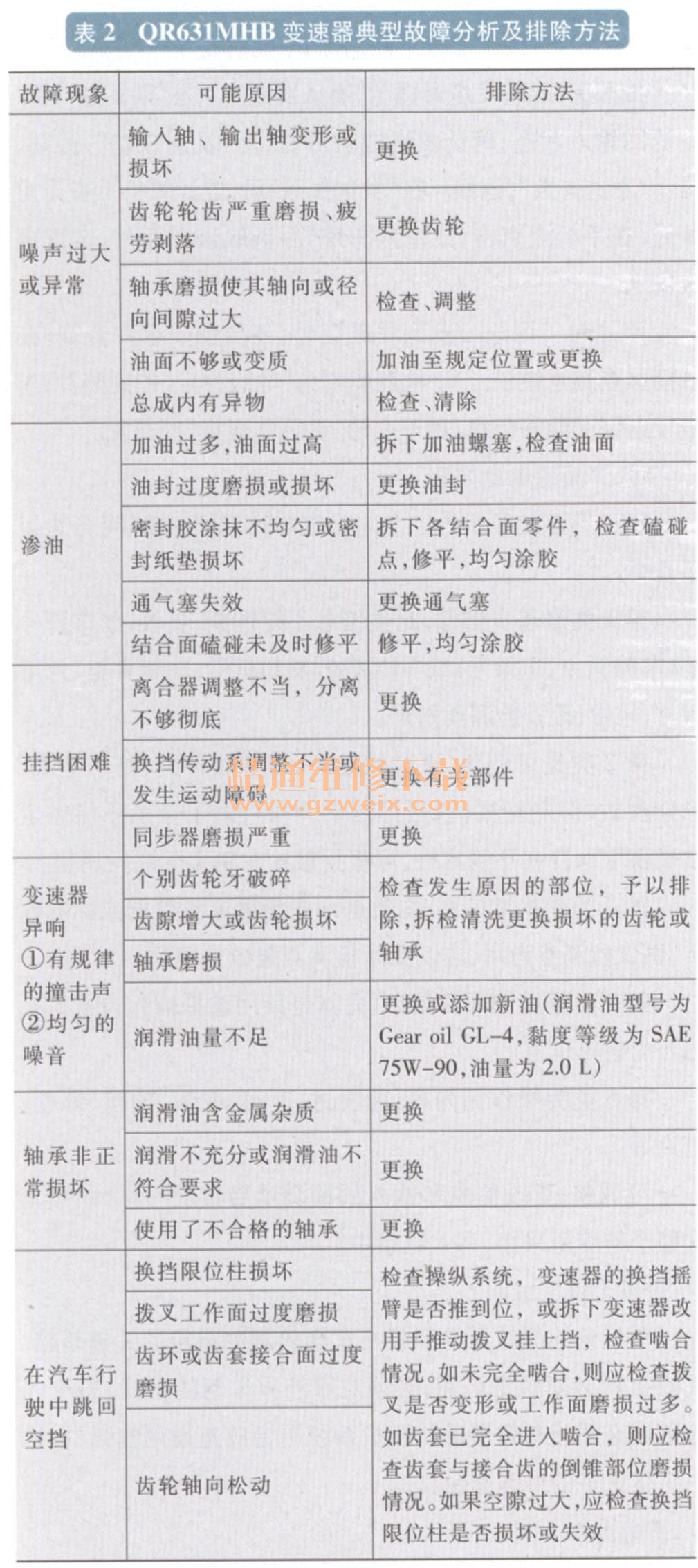

    QR631 MHB变速器典型故障分析及排除方法见表2所列。
