分析及检修奇瑞瑞麒G5车QR631MHC变速器故障
来源:本站收集  作者:佚名  2013-06-01 10:16:36


2.4 4挡动力传递路线

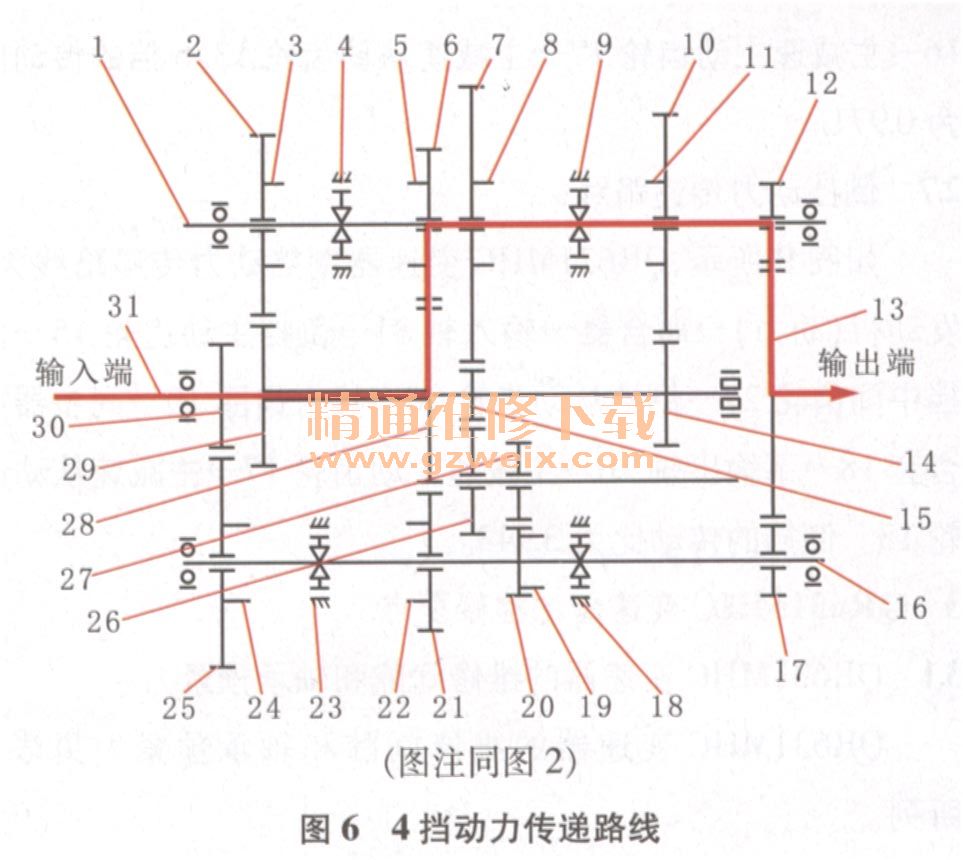

    如图6所示,QR631MHC变速器4挡动力传递路线为:发动机(动力)→离合器→输入轴31→4挡主动齿轮28→4挡从动齿轮6→接合齿圈5→同步器接合套4→上输出轴1→主减速主动齿轮12→主减速从动齿轮13。 4挡的传动比为1.200。

2.5 5挡动力传递路线

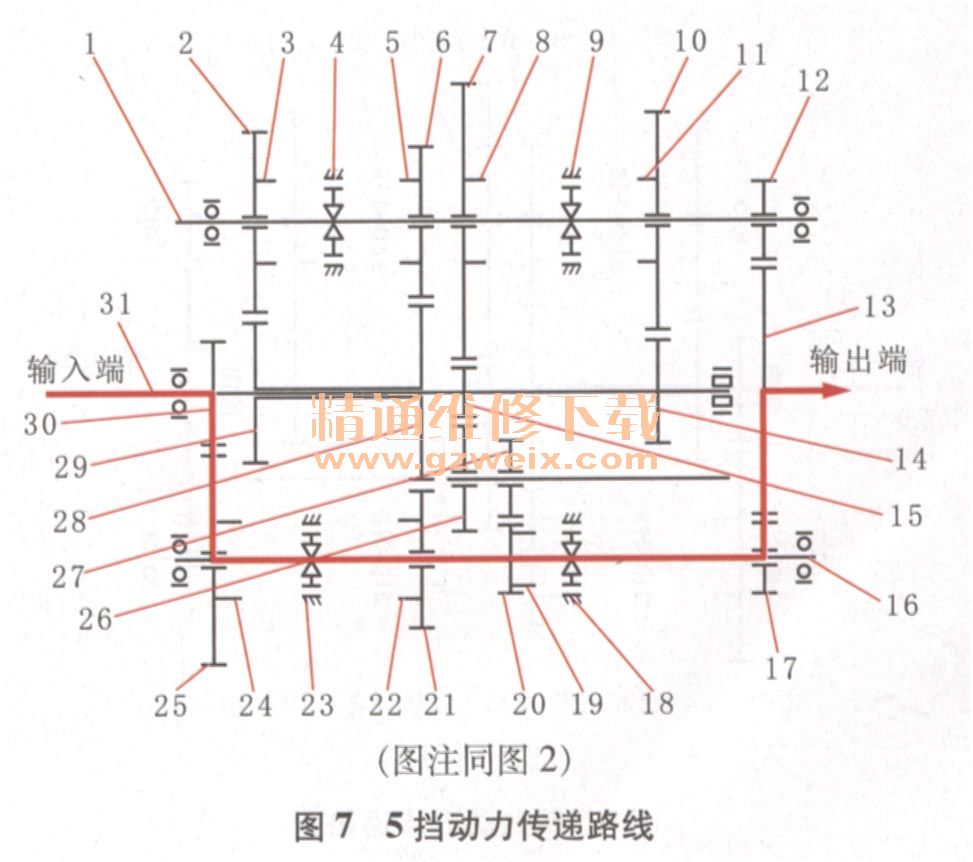

    如图7所示,QR631MHC变速器5挡动力传递路线为:发动机(动力)→离合器→输入轴31→5挡主动齿轮30→5挡从动齿轮25→接合齿圈24→同步器接合套23→下输出轴16→主减速主动齿轮17→主减速从动齿轮13。5挡的传动比为1.147。

2.6 6挡动力传递路线

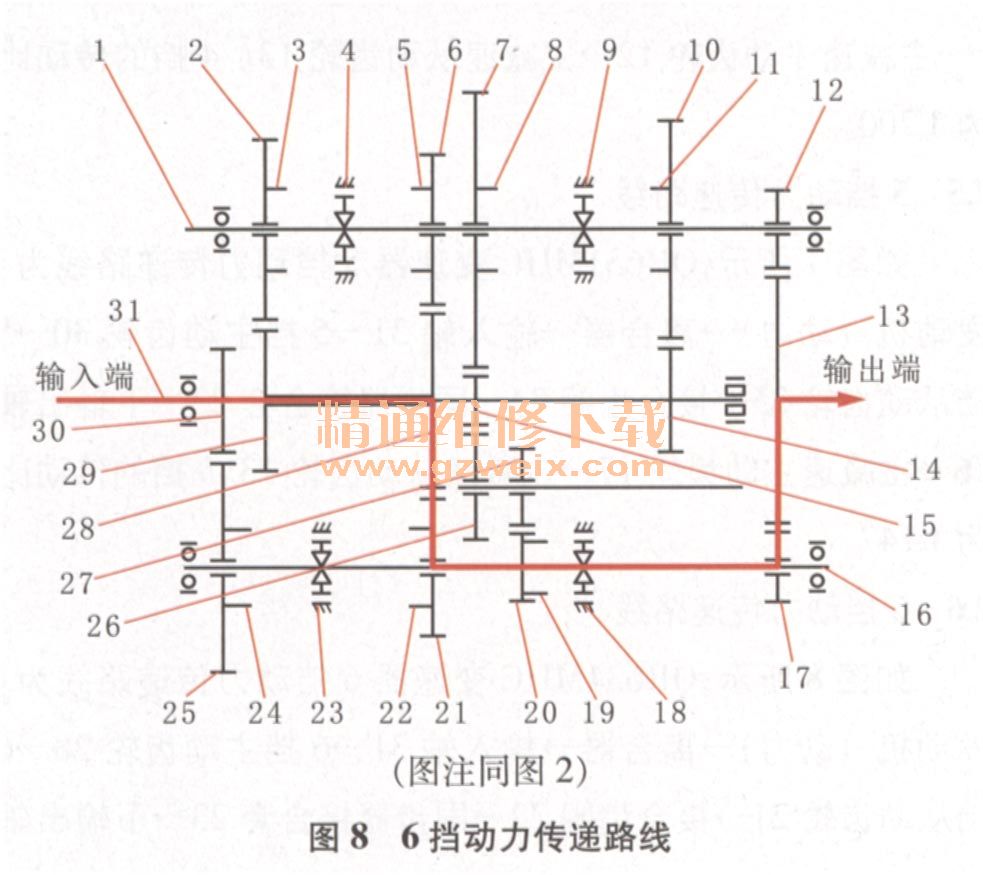

    如图8所示,QR631MHC变速器6挡动力传递路线为:发动机(动力)→离合器→输入轴31→6挡主动齿轮28→6挡从动齿轮21→接合齿圈22→同步器接合套23→下输出轴16→主减速主动齿轮17→主减速从动齿轮13。6挡的传动比为0.971。

2.7倒挡动力传递路线

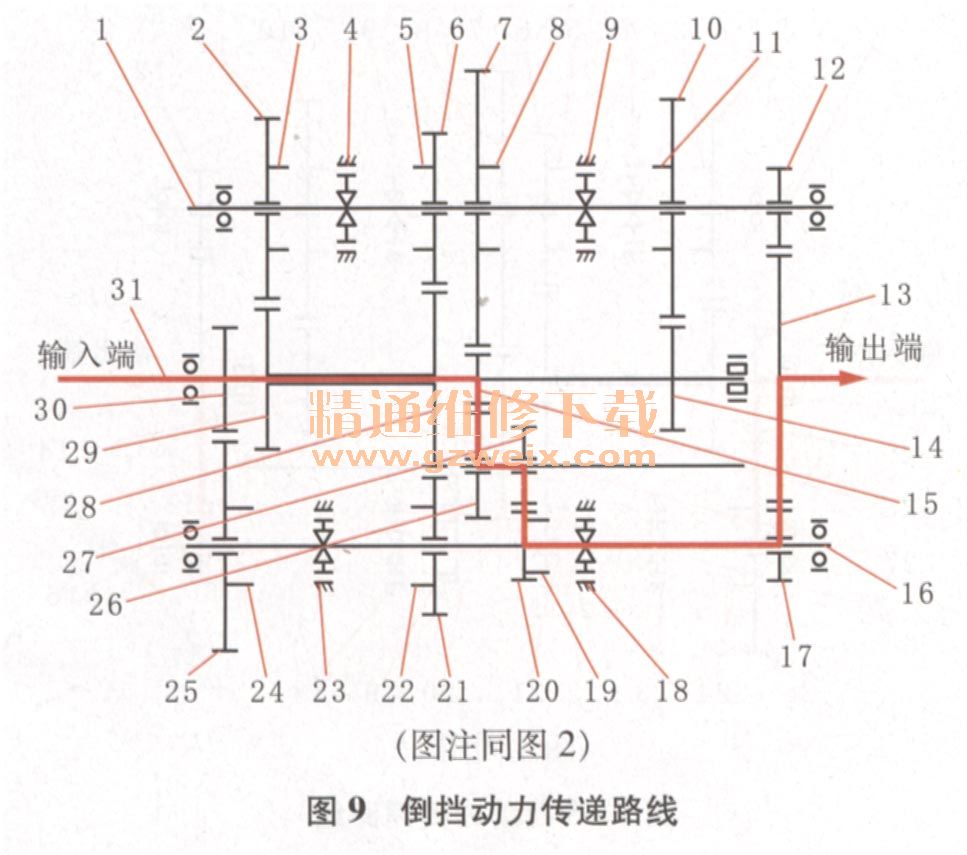

    如图9所示,QR631MHC变速器倒挡动力传递路线为:发动机(动力)→离合器→输入轴31→倒挡主动齿轮15→倒挡中间齿轮27→倒挡从动齿轮20→接合齿圈19→同步器接合套18→下输出轴16→主减速主动齿轮17→主减速从动齿轮13。倒挡的传动比为3.943。

3 QR631MHC变速器的检修要点
3.1 QR631 MHC变速器的维修间隙和轴承预紧力

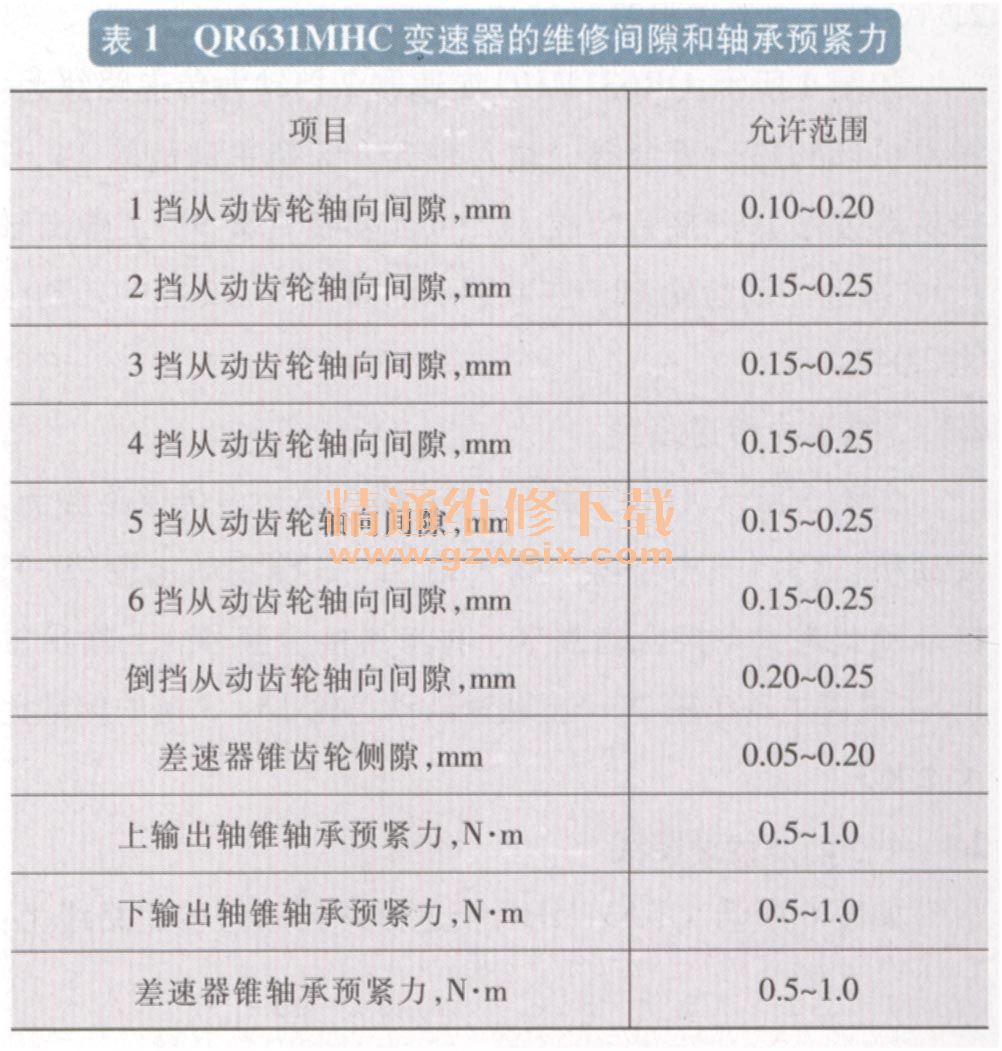

    QR631 MHC变速器的维修间隙和轴承预紧力见表1所列。
