丰田皇冠轿车发动机防盗系统设定
来源:本站整理  作者:佚名  2013-03-10 11:22:31



    1.丰田皇冠轿车

    一汽皇冠轿车配制有世界上最先进的智能进入和启动系统。所谓智能系统有两个主要功能:一个是按钮启动功能;另一个是无线门锁遥控器功能。

    传统汽车将点火钥匙插入点火锁中,通过旋转钥匙进入点火挡来实现点火。智能启动系统更换为按钮型发动机开关,将点火钥匙插入钥匙孔中,钥匙就把自身ID代码发送给智能进入和启动系统控制单元,按动发动机开关可实现启动功能。变速杆位于空挡时,按一下发动机开关,启动发动机。如果再次按下发动机开关,则发动机停机(熄火)。其主要特点如下:

    ①按钮启动功能与停机系统和转向锁一起工作。

    ②制动踏板踩下或松开的操作决定发动机开关的工作情况。

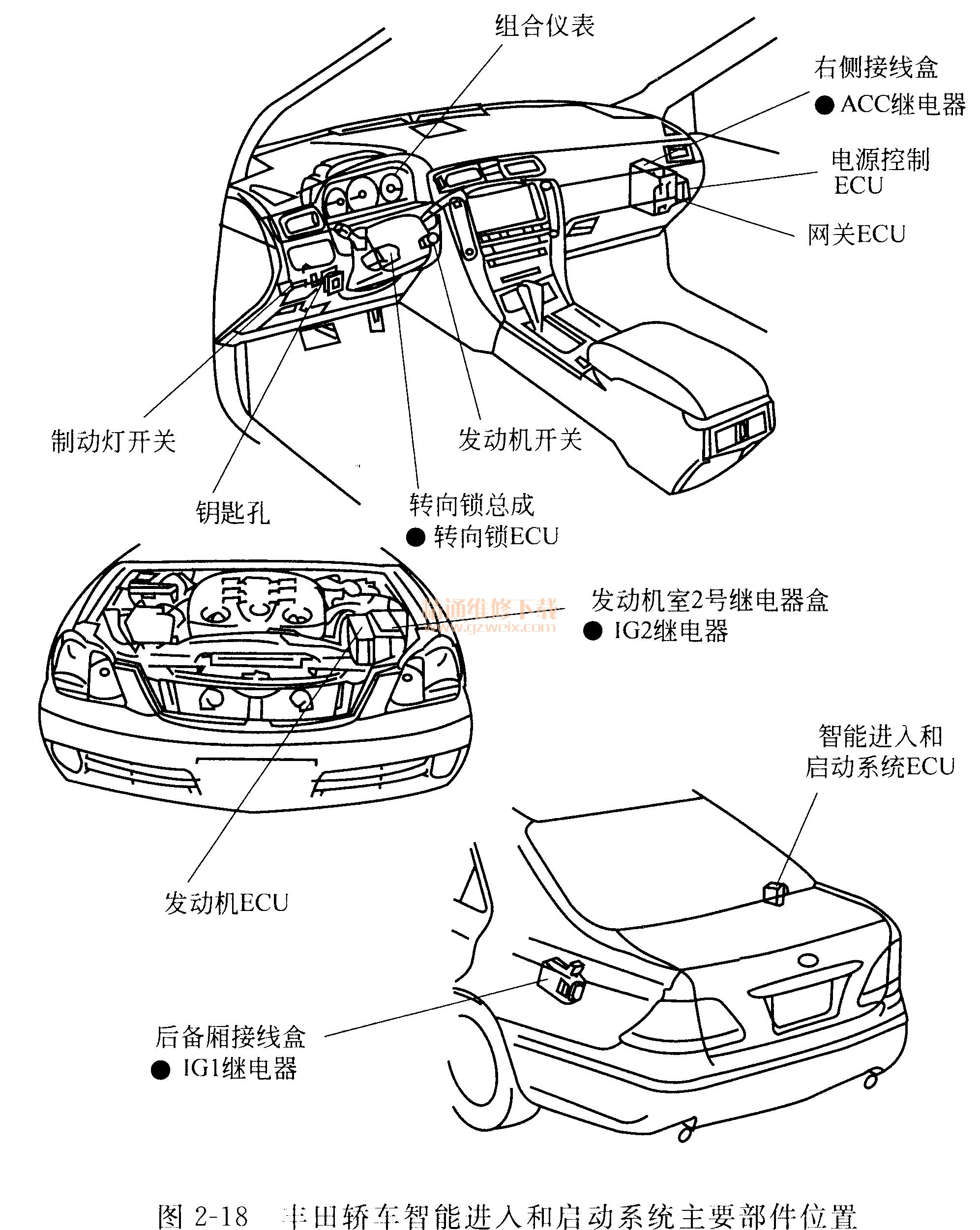

丰田轿车智能进入和启动系统主要部件位置如图2-18所示。



    在钥匙孔内有半程开关、全程开关、收发器钥匙放大器和线圈以及钥匙互锁电磁阀。半程开关负责检查钥匙是否插入并且输送信号到收发器钥匙控制单元。全程开关检查钥匙是否插入并且输送信号到电源控制单元。收发器钥匙放大器和线圈接收ID代码信号并且输送信号到收发器钥匙控制单元。钥匙互锁电磁阀负责根据信号将钥匙锁止在钥匙孔内。

    当驾驶员插入钥匙时内置收发器芯片将ID代码信号发送给钥匙孔内的收发器钥匙放大器。如果启动发动机,则钥匙从振荡器接收信号,并将ID代码回应给无线电门锁接收器。
