剖析别克纯电动车VELITE6新技术(一)
来源:汽车维修与保养  作者:佚名  2020-03-27 08:23:50

     VELITE6是上汽通用全新量产新能源车,纯电力驱动,零排放,是别克品牌新能源车的标志性车型,定位为多功能型轿车。此车型在外观、动力、电气及信息互联上与传统燃油车型大有不同。VELITE6的续航里程约为300km,最高时速为」50km/h,0-100km/h加速时间为12.2s、最大爬坡度为30%。


一、系统详解
1.高压系统
(1)电池包与电机
①电池包与电机简介

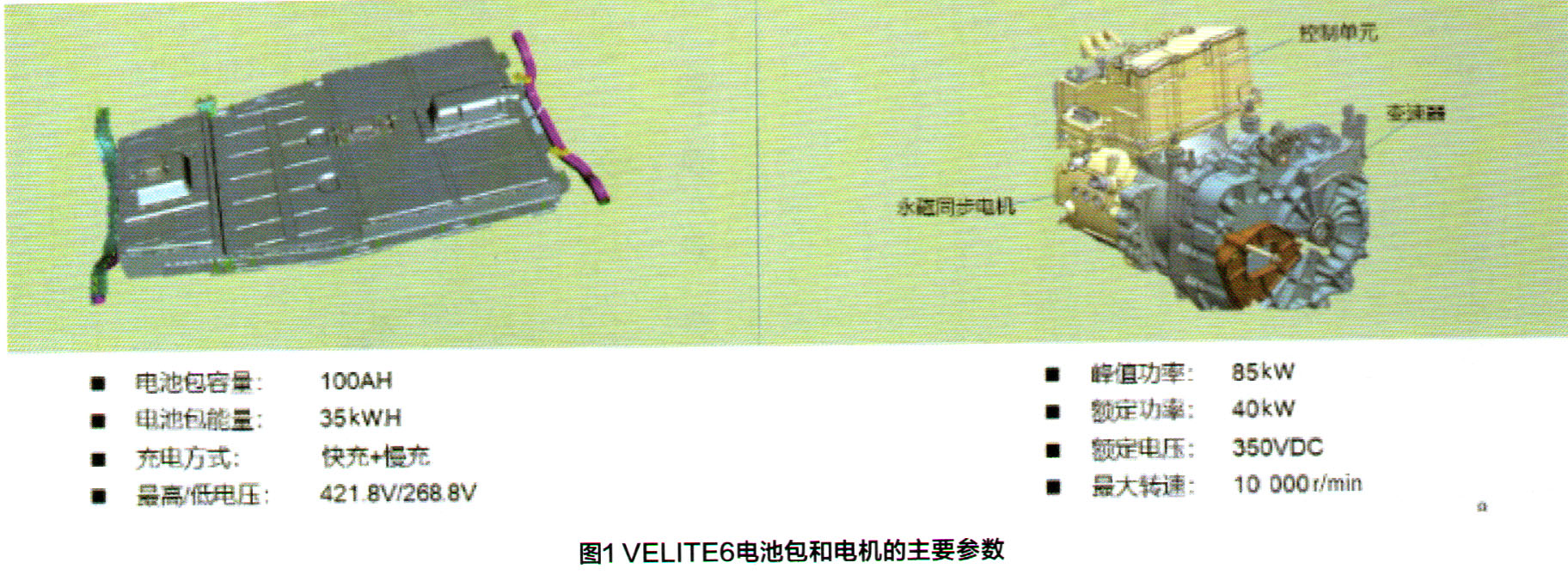

    VELITE6电池包和电机的主要参数如图1所示。电池包为大容量三元铿离子电池包,采用高能量密度的镍钻锰三元材料,冷却方式为直接风冷,具备严密的电池能量和安全监控。电机为高效率、宽调速范围的三相交流电机,输出功率大、反应速度快。使用高效冷却液系统进行冷却,并支持制动能量回收。
②充电

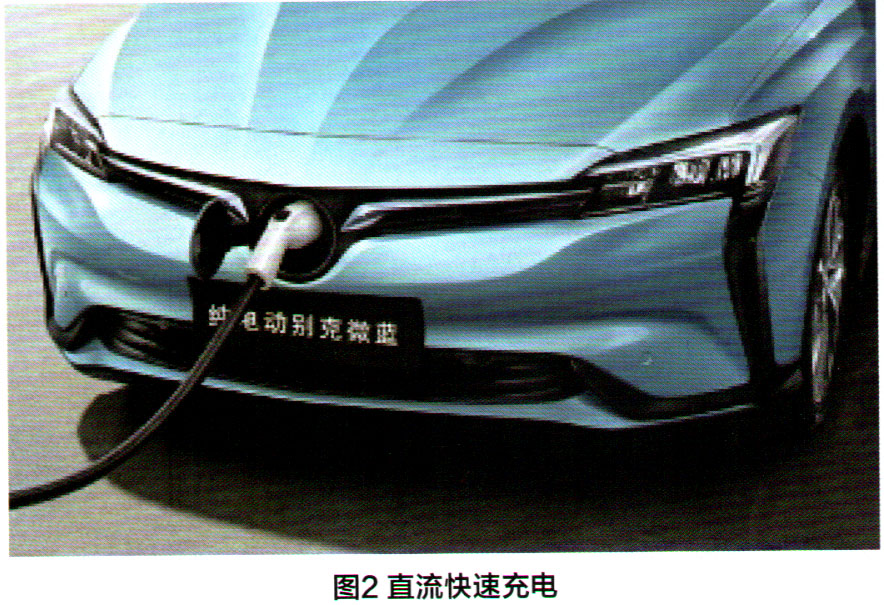

    快充:为车辆进行直流快速充电前需要先确认充电接口是否匹配,充电线必须短于10m,给车辆进行直流充电(图2)的步骤如下。
    ·挂入P挡,启动电子驻车制动,关闭车辆;
     ·打开直流充电口门,若天冷,此处可能结冰;
    ·插入直流充电插头,确保连接牢固;
    ·按照充电桩的步骤给车辆充电;
    ·确保仪表板顶部的充电指示灯点亮,并发出提示声。
    当车辆充满电后,充电桩仍会有电量输出。这可以确保电池包处于最佳工作温度,使续航里程最大化。充电结束后取出充电插头时,确认充电插头从车辆充电接口上解锁,充电到80%需要40min。
    慢充:在交流慢速充电时,同样也需要先确认充电接口、线缆是否匹配良好。具体步骤如下。
    ·挂P挡,启用驻车制动,关闭车辆,选择充电电流;
    ·打开车辆右侧前方的交流充电口门;

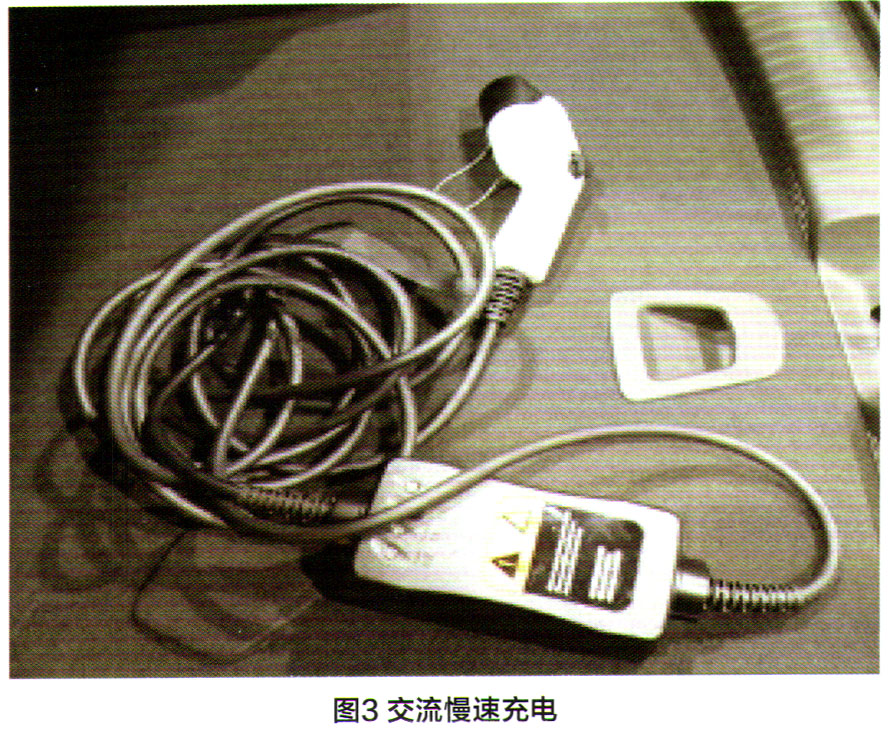

    ·打开行李箱门,拆开载物地毯并取出充电枪(图3);
    ·将充电枪插头插入电气插座,不得使用延长线;
    ·将充电枪插入充电口中,确认充电灯点亮并有提示音;
    ·用遥控钥匙为车辆上锁,同时启用充电枪锁止机构;
    ·在充电结束后使用遥控钥匙解锁车辆以解除充电枪锁止机构。
    使用交流充电,充到100%需要6h。
    交流充电指示灯位于仪表板上方,和防盗灯做成一体。充电指示灯共有三种工作状态(图4)。即便高压电池包电量充足,如果环境温度低于0℃或高于320C,须将车辆连接到充电桩进行充电,这样可以最大限度地延长高压电池包的使用寿命。12V蓄电池位于行李箱左后部,高压系统的14V辅助电源模块可向12V蓄电池充电。全车12V车身电气系统共有两个电源中心(图5),即发动机舱熔丝盒和仪表板熔丝盒。


[1] [2] [3] [4]  下一页
